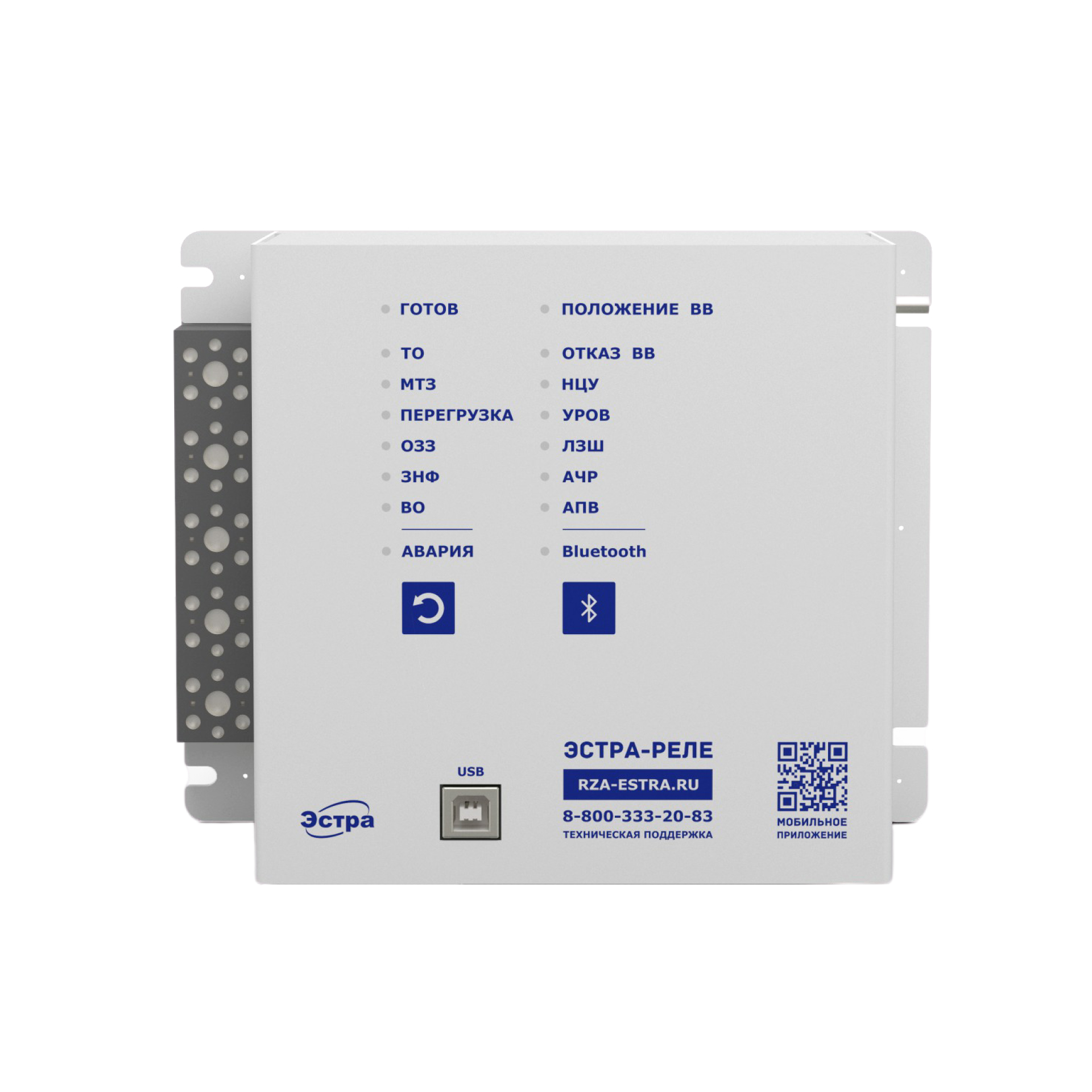

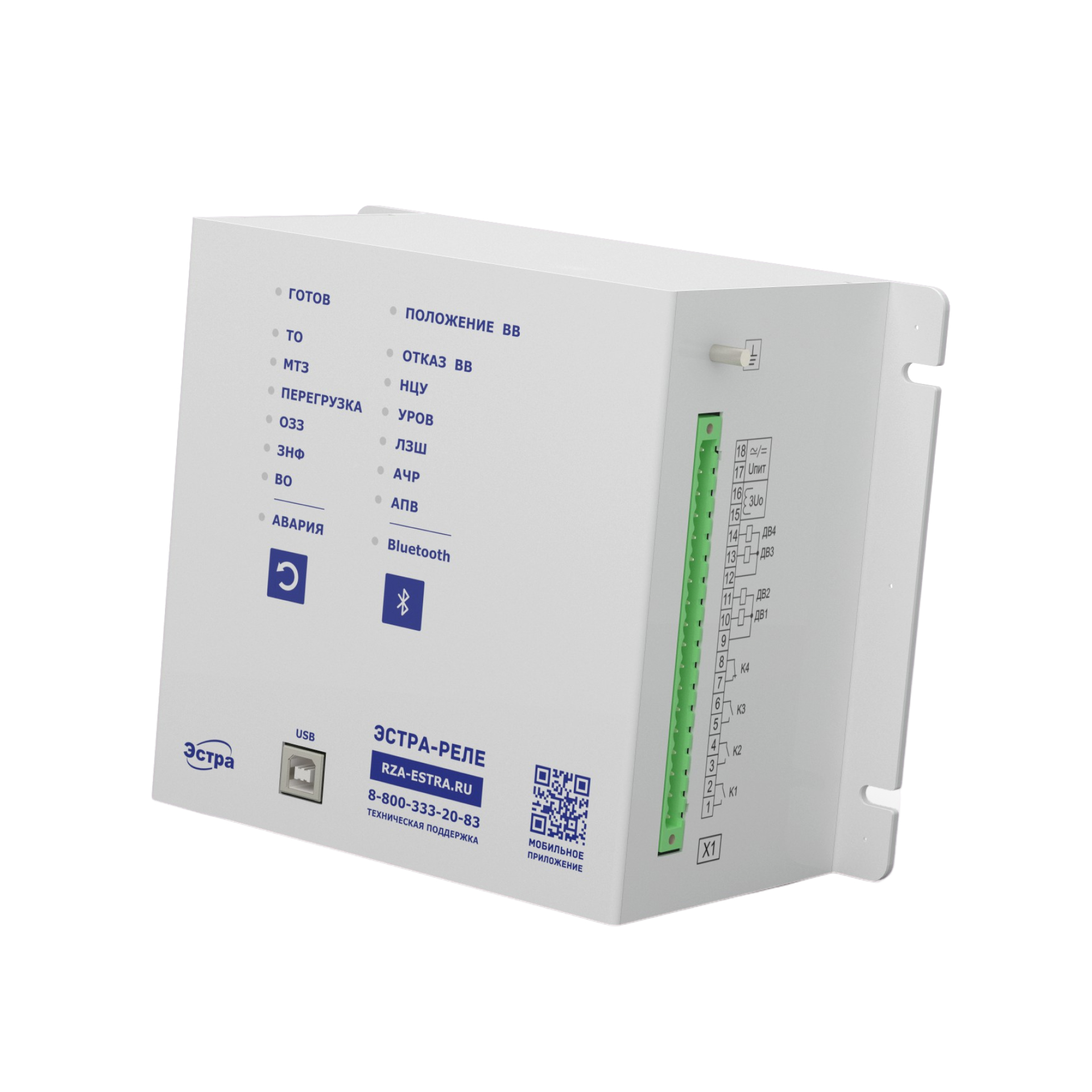

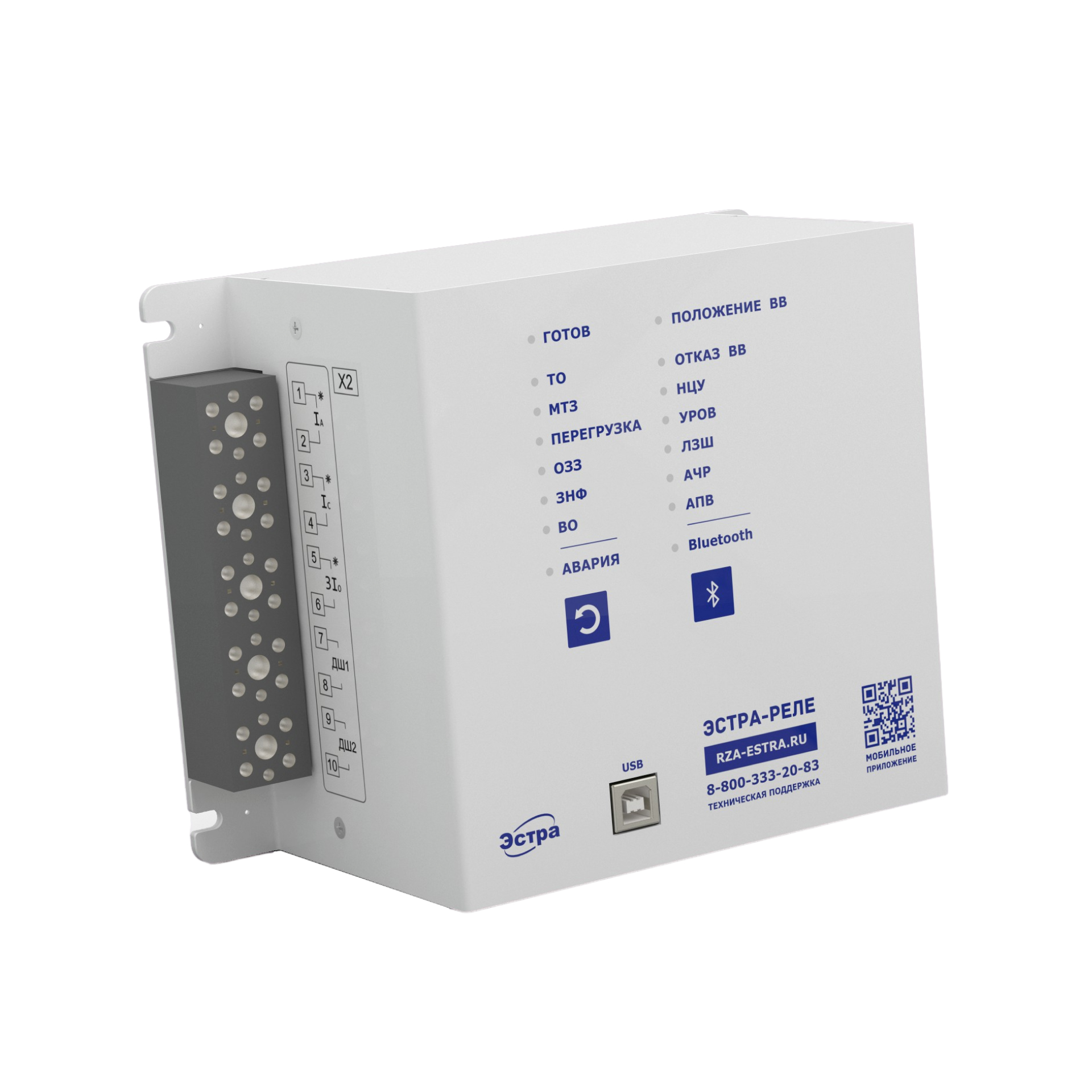

ЭСТРА-РЕЛЕ.Д
Одно из лучших бюджетных решений на рынке РЗА с подпиткой от токовых цепей, цепями дешунтирования, а также Bluetooth-соединение с мобильным приложением «РЗА ЭСТРА» для удобства настройки и управления.
#PROP_TITLE#
—
#PROP_VALUE#
Часто задаваемые вопросы
Вопрос-ответ
Выберите вопрос для просмотра ответа
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Особенности ЭСТРА-РЕЛЕ:
- ТО, МТЗ, перегрузка, ОЗЗ, АУВ, 4-х кратное АПВ и защита от обрыва фаз. Возможность реализации УРОВ, ЛЗШ. Прием и выполнение команд АЧР/ЧАПВ
- 4 дискретных входа и 4 дискретных выхода
- Программное обеспечение Uprog для настройки, мониторинга и управления
- Bluetooth для связи с мобильными устройствами
- Светодиодная индикация для отображения ввода и срабатывания защит. Индикация положения ВВ
- Подпитка от токовых цепей (встроенный БПТ)
- Интерфейс USB для настройки и ввода уставок
- Цепи дешунтирования
- Рабочая температура эксплуатации до -40C
- Питание устройства через USB при отсутствии оперативного питания
- Мобильное приложение "РЗА ЭСТРА" для настройки и ввода уставок
Количество дискретных входов/выходов: 4/4
Особенности модификации: Наличие цепей дешунтирования позволяет производить отключение выключателя со встроенными в привод токовыми катушками отключения. Устройство имеет встроенный блок питания от токовых цепей и предназначено для работы в схемах с негарантированным оперативным питанием.
Область применения:
- объекты с необходимостью обеспечить функцию дешунтирования, подпитку от токовых цепей
- ВЛБ
- КТП
- ячейки ЯКНО
- распределительные устройства 6-10 кВ
- камеры КСО
- реклоузеры и пункты секционирования
- реконструкция (ретрофит) электрических сетей промышленных объектов
| ФУНКЦИИ УСТРОЙСТВА |
|---|
| ЗАЩИТЫ |
| Токовая отсечка |
| МТЗ |
| Защита от перегрузки |
| Ускорение токовых защит после включения выключателя |
| Токозависимые характеристики срабатывания для токовых защит |
| Токовая защита от ОЗЗ с пуском по напряжению 3Uo |
| Направленная защита от ОЗЗ |
| Сигнализация ОЗЗ по напряжению 3Uo |
| Защита от несимметрии фазных токов |
| Логическая защита шин |
| АВТОМАТИКА |
| УРОВ |
| Четырехкратное АПВ |
| Прием и выполнение команд АЧР / ЧАПВ от внешних устройств |
| Отключение от внешних защит |
| ИЗМЕРЕНИЯ |
|---|
| Фазные токи |
| Ток нулевой и обратной последовательности |
| Напряжение нулевой последовательности |
| Уровень несимметрии токов |
| СЧЕТЧИКИ |
|---|
| Счетчики срабатывания защит |
| Счетчик коммутаций выключателя |
| Счетчик работы присоединения и устройства |
| Счетчик остаточного ресурса выключателя |
| РЕГИСТРАТОРЫ |
|---|
| Регистратор изменений уставок |
| Регистратор событий |
| Регистратор изменения ресурса выключателя |
| Регистратор аварийных событий |
| УПРАВЛЕНИЕ |
|---|
| Местное управление выключателем |
| Диагностика состояния выключателя |
| Дешунтирование ЭМ выключателя |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
|---|
| Последовательный интерфейс USB |
| Беспроводной интерфейс связи Bluetooth |
| Возможность настройки защиты через приложение на мобильном телефоне |
| Светодиодная индикация сработавших защит |
| Свободно программируемые входы/выходы |
| Хранение уставок в энергонезависимой памяти |
| Возможность задания уставок при отсутствии оперативного питания (питание устройства от USB) |
| Несколько уровней доступа к настройке конфигурации |
| Редактирование уставок в автономном режиме |
Технические характеристики
|
Порог срабатывания
|
≤ 100 В - ≥ 140 В |
|
Диапазон измерения тока 3Io во вторичных величинах
|
0,005 - 5 А |
|
Количество входов по напряжению
|
1 |
|
Габаритные размеры устройства
|
184 x 96 x 146 мм |
|
Масса устройства
|
< 2,3 кг |
|
Количество дискретных выходов
|
4 |
|
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 7 A |
|
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 4 A |
|
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 0,25 A |
|
Время срабатывания выходного реле
|
< 15 мс |
|
Количество светодиодов на блоке защиты
|
16 |
|
Номинальное напряжение питания
|
~/=220; 110 В |
|
Диапазон напряжения оперативного питания постоянного тока
|
120 – 370 В |
|
Диапазон напряжения оперативного питания переменного тока
|
85 – 265 В |
|
Потребляемая мощность
|
≤ 3/5 Вт |
|
Количество входов для измерения токов
|
4 |
|
Измеряемые токи
|
la, lc, 3lo |
|
Диапазон измерения фазных токов во вторичных величинах
|
0,2 – 200 А |
|
Диапазон измеряемых фазных токов
|
0,2 – 200 А |
|
Диапазон измеряемых токов 3Io
|
0,005 - 5 А |
|
Количество входов для измерения напряжений
|
1 |
|
Измеряемые напряжения
|
3Uo |
|
Интерфейс компьютера
|
USB 1шт, Bluetooth 1шт. |
|
Номинальная частота переменного тока
|
50 Гц |
|
Рабочий диапазон частоты переменного тока
|
45 – 55 Гц |
|
Количество входов по току
|
3 |
|
Номинальный переменный ток цепей защиты от междуфазных КЗ
|
5 А |
|
Количество дискретных входов/выходов
|
4/4 |
|
Питание от токовых цепей
|
Есть |
|
Дешунтирование
|
Нет |
| Обозначение изделия | Наименование изделия | Количество |
|---|---|---|
| ЭСТРА-РЕЛЕ / ЭСТРА-РЕЛЕ.Д | Микроконтроллерный блок защиты присоединений | 1 шт |
| – | Ответные части разъемов | 1 комплект |
| – | Диск с ПО и руководством по эксплуатации | По запросу |
| – | Паспорт | 1 шт |
