ФТНП-02

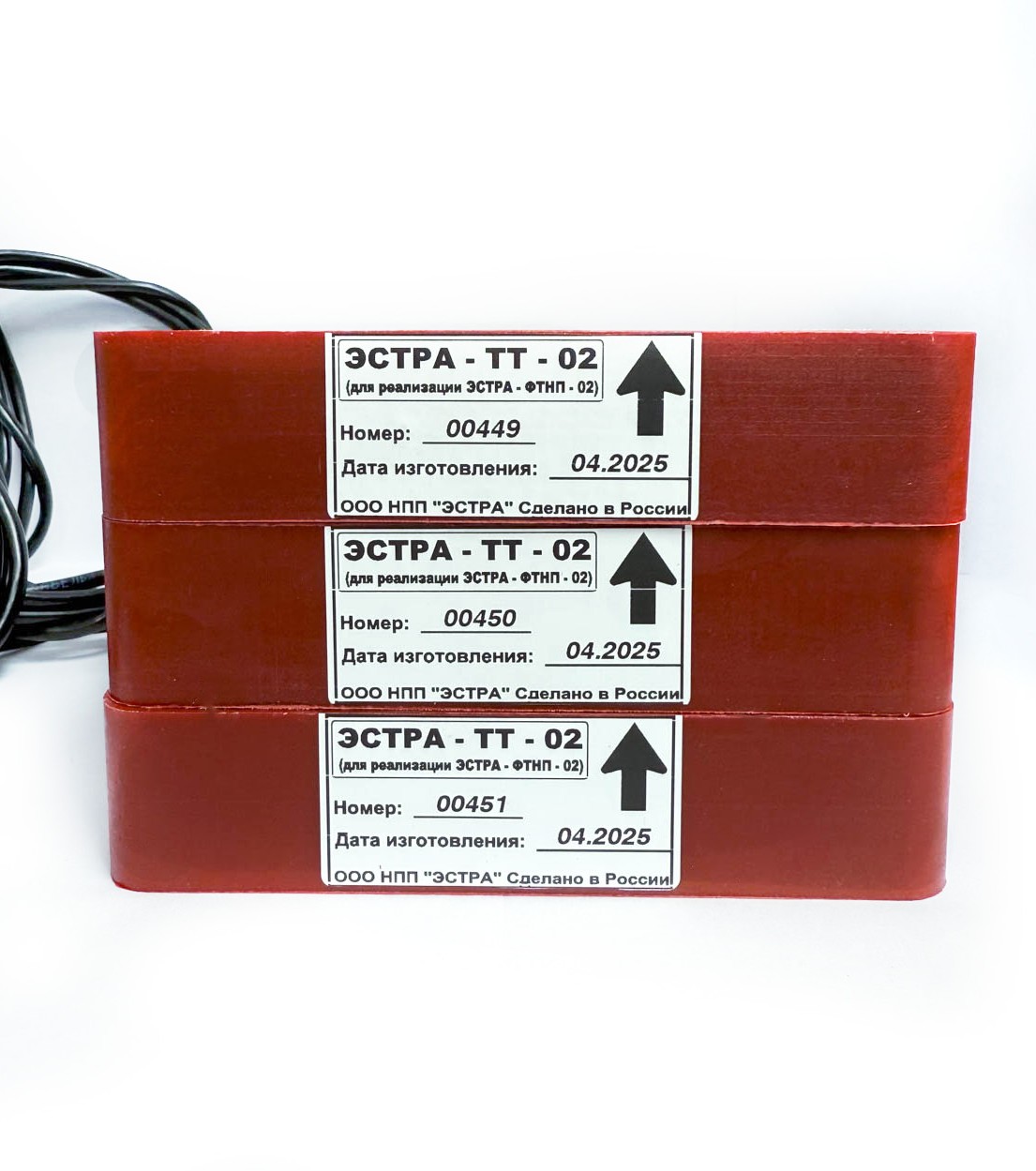

Фильтр тока нулевой последовательности предназначен для получения тока нулевой последовательности, который является входным сигналом для защит от однофазных замыканий на землю в сетях с изолированной нейтралью напряжением 6–10кВ. ФТНП состоит из трех фазных трансформаторов тока типа ЭСТРА–ТТ, соединенных параллельно с соблюдением фазировки, и подключается к микропроцессорным (микроконтроллерным) защитам.
#PROP_TITLE#
—
#PROP_VALUE#
Часто задаваемые вопросы
Вопрос-ответ
Выберите вопрос для просмотра ответа
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Фильтр тока нулевой последовательности предназначен для получения тока нулевой последовательности, который является входным сигналом для защит от однофазных замыканий на землю в сетях с изолированной нейтралью напряжением 6–10кВ. ФТНП состоит из трех фазных трансформаторов тока типа ЭСТРА–ТТ, соединенных параллельно с соблюдением фазировки, и подключается к микропроцессорным (микроконтроллерным) защитам.
В каждом трансформаторе тока типа ЭСТРА–ТТ предусмотрена защита от повышенного напряжения при разрыве токовой цепи.
Конструктивно трансформаторы выполнены для установки на полимерные проходные изоляторы с квадратным фланцем. Допускается установка на изоляторы с овальным и круглым фланцем через переходной кронштейн.
ФТНП предназначены для установки в электрических цепях переменного тока частотой 50Гц на номинальное напряжение до 0,66кВ включительно.
Допускается использование ФТНП в электрических цепях на номинальное напряжение выше 0,66кВ при условии, что главная изоляция между шиной или токопроводящими жилами кабеля и корпусом изделия обеспечивается собственной изоляцией шины (кабеля) и воздушным зазором.
В каждом трансформаторе тока типа ЭСТРА–ТТ предусмотрена защита от повышенного напряжения при разрыве токовой цепи.
Конструктивно трансформаторы выполнены для установки на полимерные проходные изоляторы с квадратным фланцем. Допускается установка на изоляторы с овальным и круглым фланцем через переходной кронштейн.
ФТНП предназначены для установки в электрических цепях переменного тока частотой 50Гц на номинальное напряжение до 0,66кВ включительно.
Допускается использование ФТНП в электрических цепях на номинальное напряжение выше 0,66кВ при условии, что главная изоляция между шиной или токопроводящими жилами кабеля и корпусом изделия обеспечивается собственной изоляцией шины (кабеля) и воздушным зазором.
| Основные технические данные датчика | |
|---|---|
| Наименование параметра | Значение |
| Масса, кг, не более | 1,5 |
| Напряжение переменного тока между выходом и поверхностью датчика тока, В, не более | 1000 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
+15 до +25 от 30 до 80 от 80 до 106,7 |
| Климатическое исполнение и категория размещения по ГОСТ 151150-69 (диапазон рабочих температур, °С) | УХЛ2 (от -45 до +55) |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 160 000 |
Технические характеристики
|
Масса устройства
|
1,5 кг |
| Наименование |
Количество |
|---|---|
|
Фильтр тока нулевой последовательности |
1 шт.
|
|
Паспорт |
1 шт. |
