ЭСТРА-АРКТ

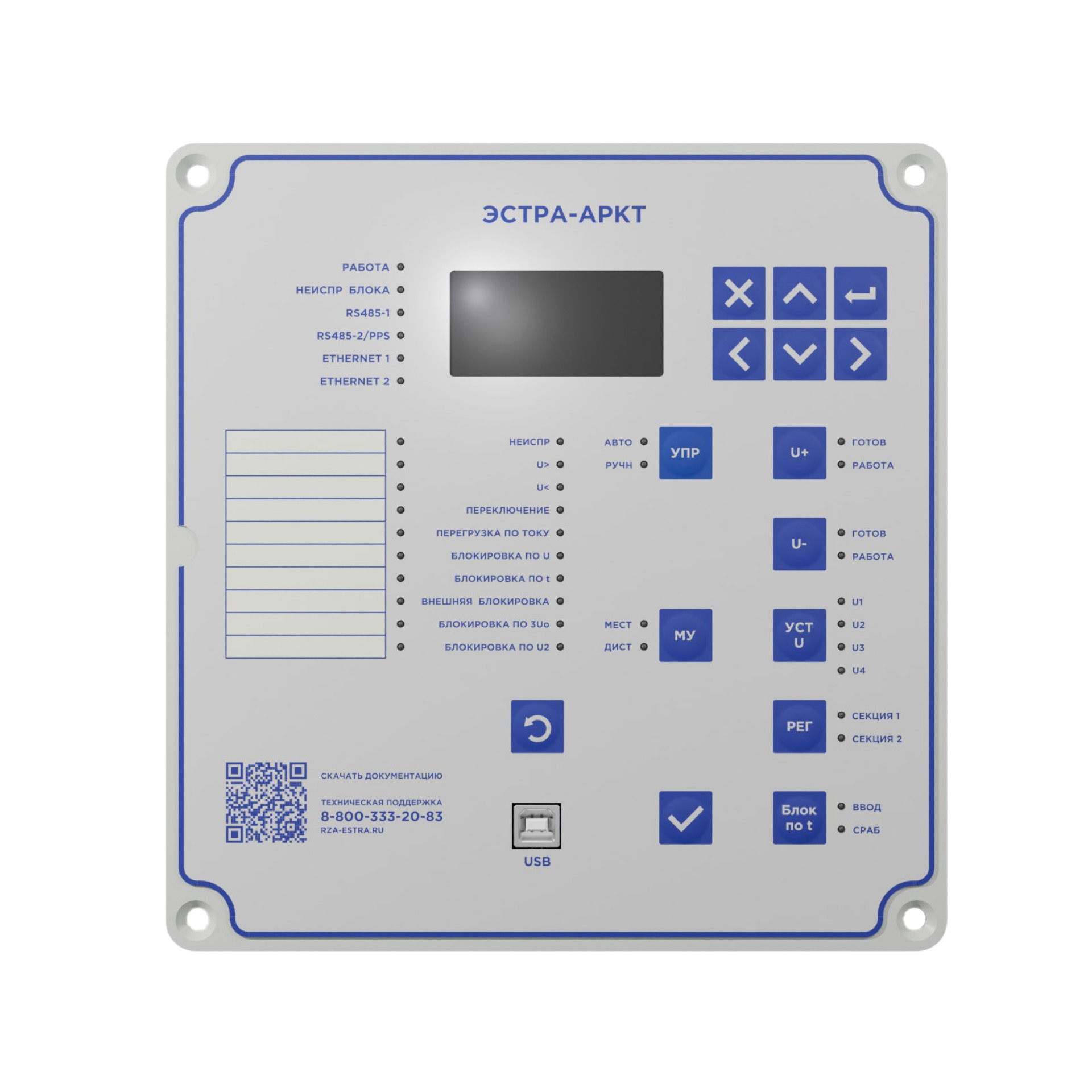

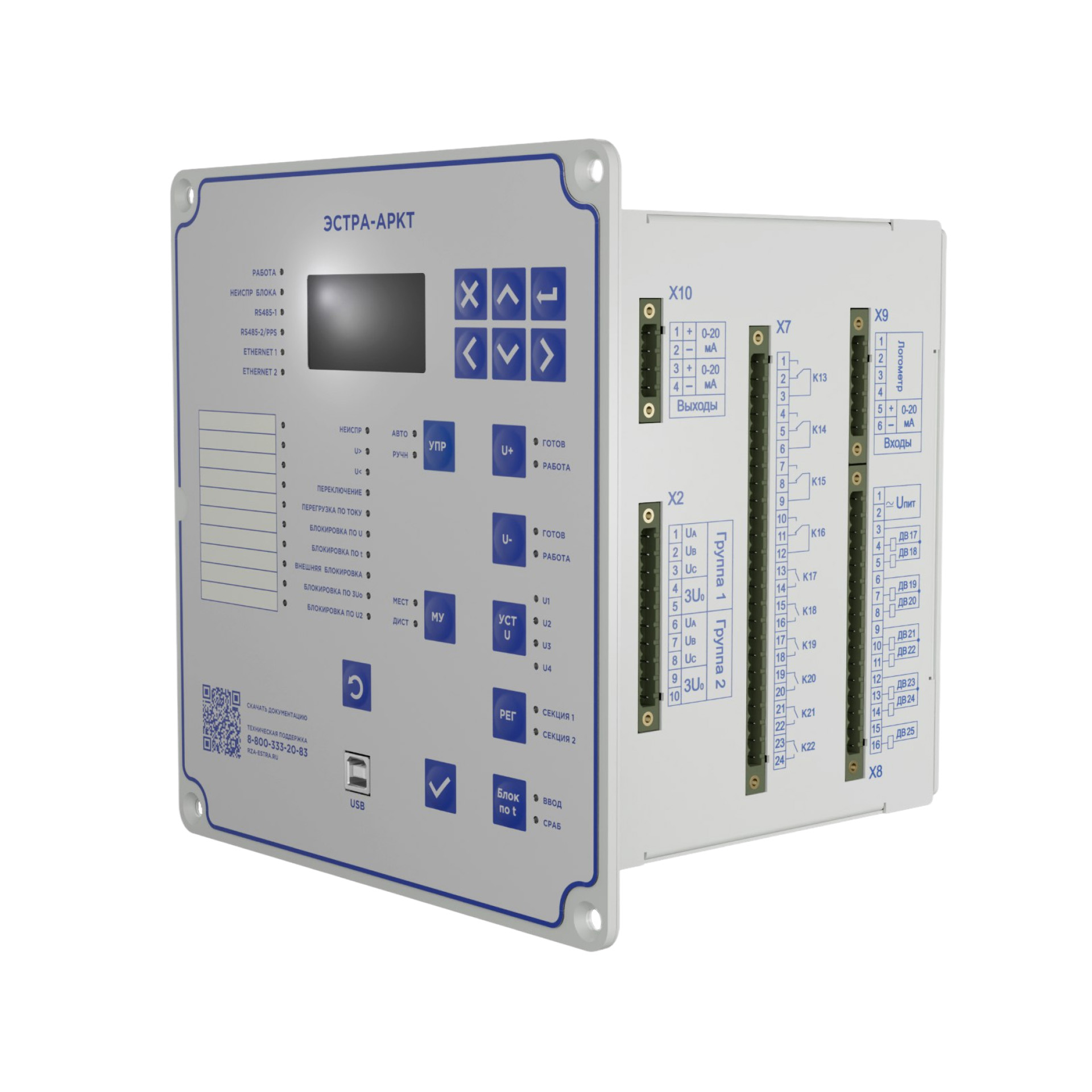

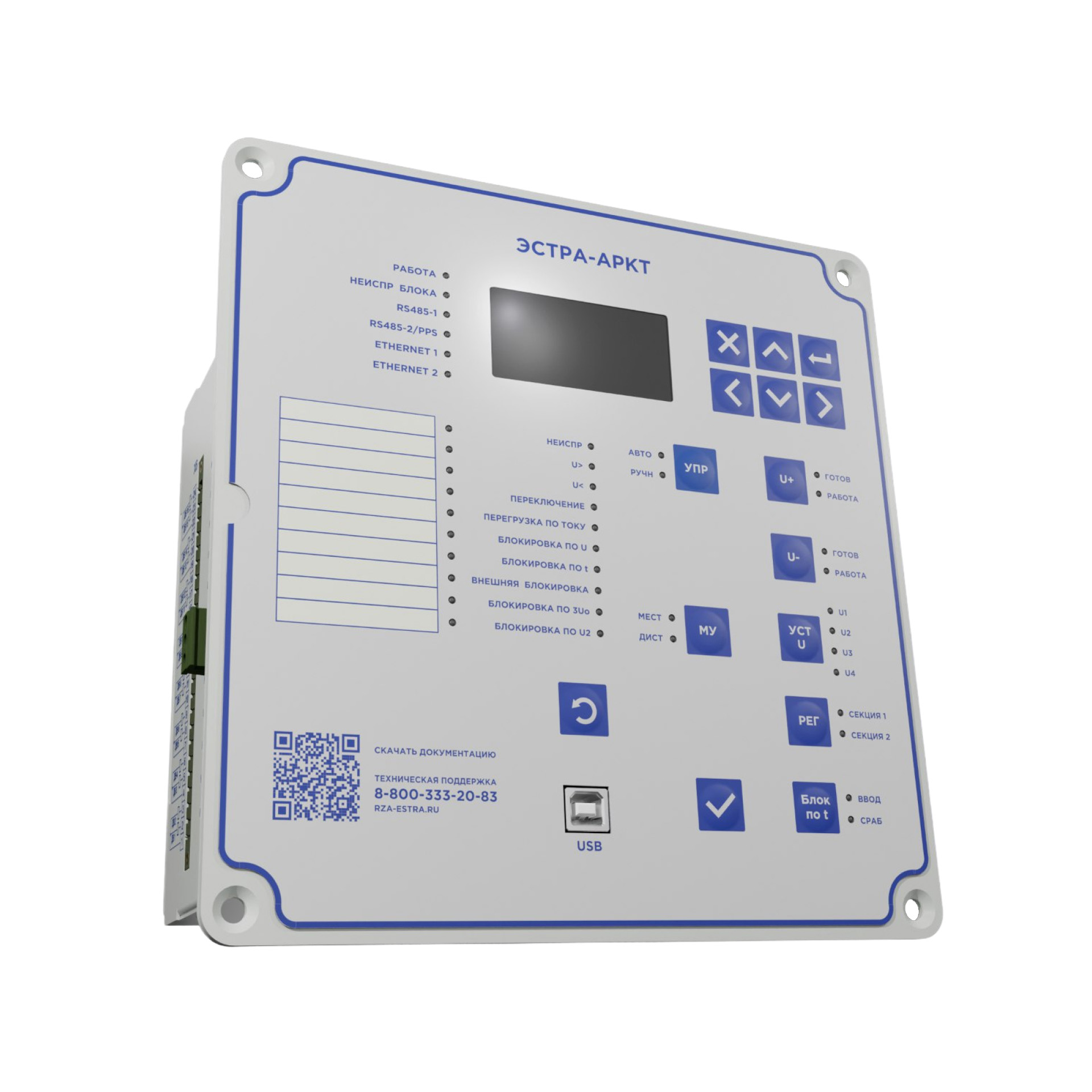

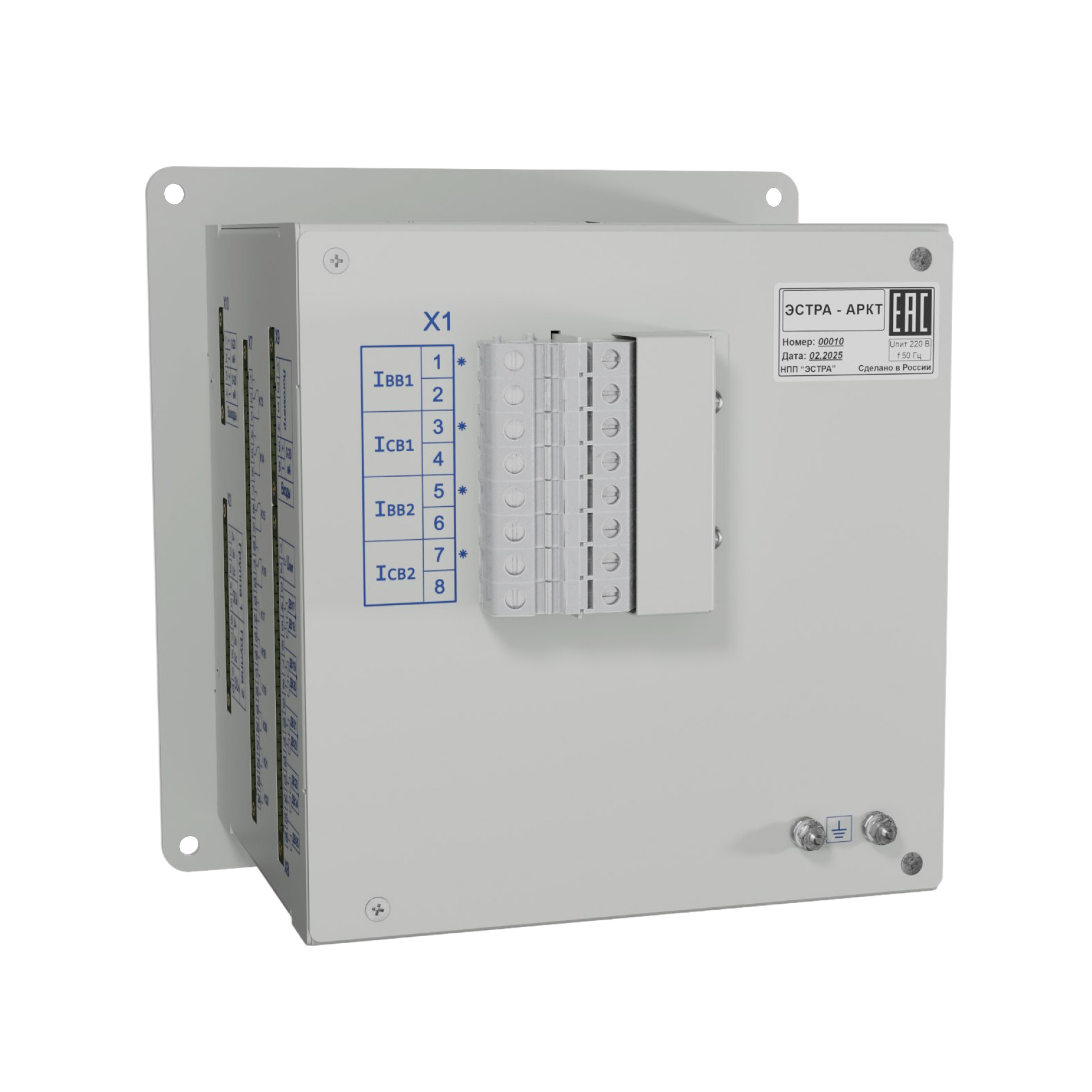

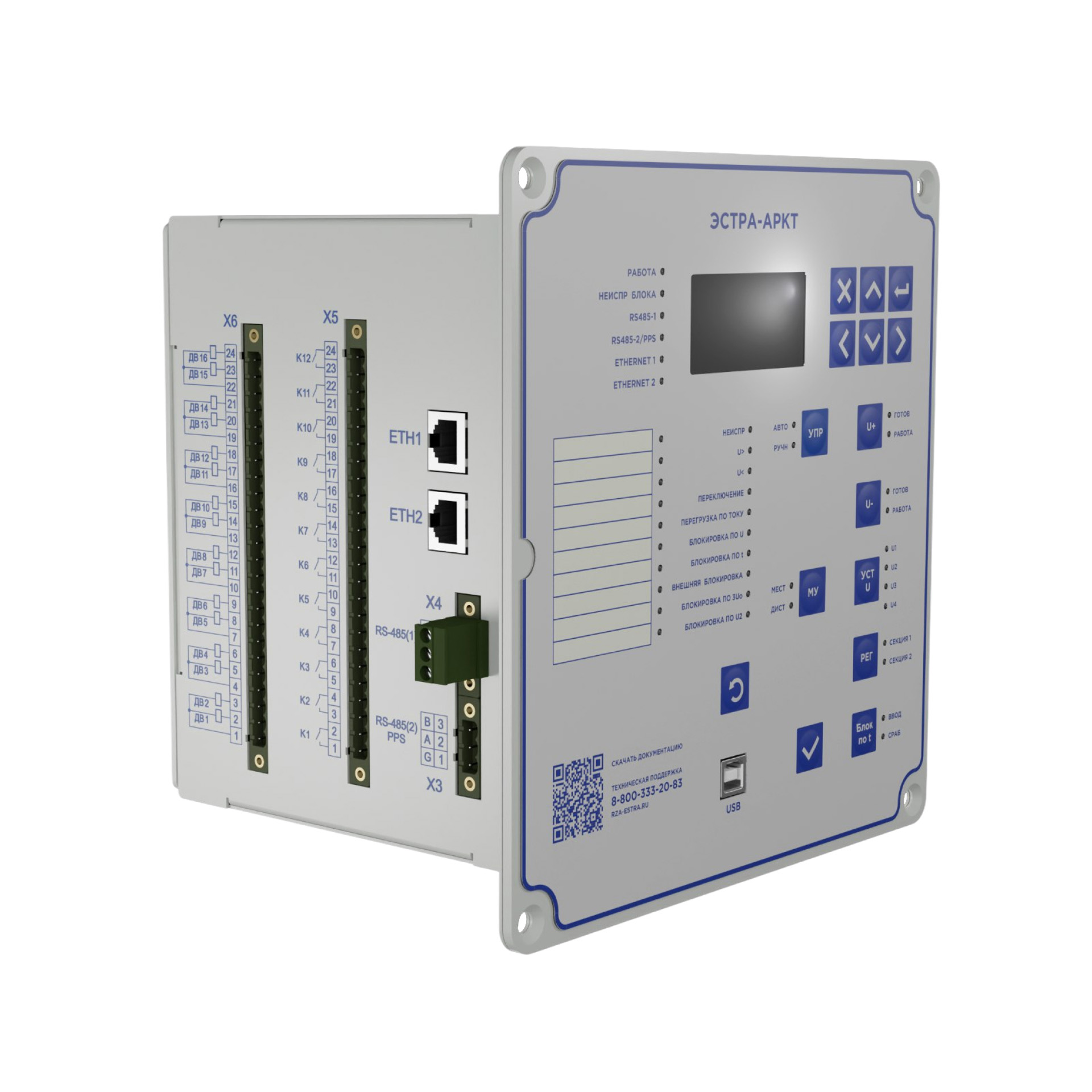

Устройство ЭСТРА-АРКТ предназначено для автоматического контроля и регулирования коэффициента трансформации силовых трансформаторов.

Подробности

Мы гарантируем не только высокое качество продукта, но и надежную техническую поддержку.

Часто задаваемые вопросы

Вопрос-ответ

Какой пароль?

Где взять ПО для подключения к устройствам?

К каким устройствам можно подключиться с помощью ПО Uprog?

В каких блоках присутствуют цепи ДШ?

Выберите вопрос для просмотра ответа

Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку

Основные функции включают:

Мониторинг параметров сети: постоянный контроль за состоянием электрических параметров, таких как напряжение и ток, с целью обеспечения их соответствия установленным нормам.
Автоматическое регулирование: изменение коэффициента трансформации в зависимости от текущих условий работы сети, что позволяет оптимизировать распределение нагрузки и минимизировать потери энергии.
Защита оборудования: предотвращение перегрузок и аварийных ситуаций путем блокировки работы привода РПН или регулировки параметров в случае возникновения нештатных ситуаций.
Пользовательский интерфейс: предоставление информации о состоянии устройства и параметрах сети, а также возможность настройки и управления.

Блок может включаться в АСУТП и информационно-управляющие системы в качестве подсистемы нижнего уровня. Устройство выдает на удаленные рабочие места эксплуатационного и диспетчерского персонала информацию о положении коммутационного аппарата, зарегистрированную информацию аварийных событий, текущую информацию по всем контролируемым параметрам.

Встроенное программное обеспечение SW_ESTRA_ARKT интегрировано и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного ПО включена в стоимость. Эксплуатация встроенного ПО без устройства невозможна.

Функции защит и автоматики

Функции
Автоматическое поддержание напряжения в заданных пределах
Встречное регулирование по току нагрузки
Блокировка РПН при неисправности привода
Блокировка РПН при пониженном/повышенном измеряемом напряжении
Блокировка РПН при превышении 3U0 или U2
Блокировка РПН при перегрузке по току
Блокировка РПН от внешних сигналов
Одновременный контроль двух систем шин
Оперативное переключение регулирования с одной системы шин на другую
Импульсное или непрерывное формирование команд управления электроприводами РПН
4 уставки по напряжению поддержания с возможностью выбора
Пропуск некоторых ступеней РПН по пользовательским спискам
Контроль текущего положения РПН
Контроль температуры бака РПН

Функции измерения

Измеряемая величина	Обозначение
Токи	Iвв1, Iсв1 Iвв2, Iсв2
Напряжения	Uab1, Ubc1, 3U01 Uab2, Ubc2, 3U02

Вычисляемая величина	Обозначение
Линейные напряжения	Uca1, Uca2
Напряжения симметричных составляющих	U1_1, U2_1 U1_2, U2_2

Счётчики, регистраторы и протоколирование

Название	Количество
Счетчик ресурса РПН	-
Протоколы изменений уставок	4000
Протоколы событий	8000
Протоколы аварий	1000
Протоколы изменения ресурса РПН	4000
Цифровой осциллограф	100 осциллограмм, от 400 до 5000 секунд (в зависимости от шага дискретизации)

Сервисные функции

Сервисные функции
Пользовательский интерфейс для просмотра параметров, настройки и управления
Возможность задания уставок при отсутствии оперативного питания через интерфейс USB
Последовательный интерфейс RS485 с протоколом обмена MODBUS RTU
Интерфейс Ethernet с протоколом обмена MODBUS TCP и МЭК 60870-104
Телеуправление, телеизмерение, телесигнализация
Программируемые дискретные входы и выходы
Программируемые светодиоды
Хранение уставок в энергонезависимой памяти
Несколько уровней доступа к настройке и конфигурации
Часы реального времени с корректировкой через АСУТП
Порт синхронизации времени PPS

Технические характеристики

Габаритные размеры устройства	204173211 мм
Масса устройства	≤ 2,5 кг
Количество дискретных выходов	22
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с	< 7 A
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с	< 4 А
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с	< 0,25 A
Номинальное напряжение питания	~/=220В
Диапазон напряжения оперативного питания постоянного тока	0 – 280В
Диапазон напряжения оперативного питания переменного тока	0 – 380В
Потребляемая мощность	0,8Вт
Измеряемые токи	Группа 1: Iвв1, Iсв1, Группа 2: Iвв2, Iсв2
Диапазон измерения фазных токов во вторичных величинах	1,5 – 160В
Диапазон измеряемых фазных токов	0,2 – 200А
Измеряемые напряжения	Группа 1: UAB1, UВC1, 3Uo1, Группа 2: UAB2, UВC2, 3Uo2
Номинальная частота переменного тока	50Гц
Рабочий диапазон частоты переменного тока	45 – 55Гц
Количество входов по току	4
Номинальный переменный ток цепей защиты от междуфазных КЗ	1; 5А
Количество дискретных входов	27
Уровень напряжения возврата на переменном токе, не менее/не более	145/170В
Уровень напряжения возврата на постоянном токе, не менее/не более	118/138В
Количество электричества импульса режекции, не менеe	200мкКл
Длительность входного сигнала, достаточного для срабатывания	10мс
Номинальное напряжение входных сигналов	~/=220В
Время готовности устройства к действию после подачи напряжения оперативного питания, не более	300мс
Допустимый перерыв питания от оперативных цепей (при питании 220В), при котором блок сохраняет работоспособность, не менее	2с
Потребление цепей оперативного тока в состоянии покоя и срабатывания блока защиты, не более	5/10Вт
Уровень напряжения надежного срабатывания на постоянном токе, не менее/не более	158/170В
Основная относительная погрешность измерения токов	±5%
Основная относительная погрешность измерения напряжений	±3%
Ток термической стойкости длительно	20А
Ток термической стойкости 1 секунда	500А
Длительность импульса режекции	5мс
Предельно-допустимое значение напряжения входных сигналов	1,3UНОМ
Уровень напряжения надежного срабатывания на переменном токе, не менее/не более	145/170В

Обозначение изделия	Наименование изделия	Количество
ЭСТРА-АРКТ	Устройство автоматического регулирования коэффициента трансформации	1 шт
	Ответные части разъемов	1 комплект
	USB кабель	1 шт
	Паспорт	1 экземпляр
	Руководство по эксплуатации	По запросу
