МКЗП-М1
Микроконтроллерная защита присоединений МКЗП-1 и МКЗП - М1 (блок защиты присоединений) предназначена для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-35 кВ на подстанциях с переменным и постоянным оперативным током.
Вопрос-ответ
Выберите вопрос для просмотра ответа
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Микроконтроллерная защита присоединений МКЗП-1 и МКЗП - М1 (блок защиты присоединений) предназначена для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-35 кВ на подстанциях с переменным и постоянным оперативным током.

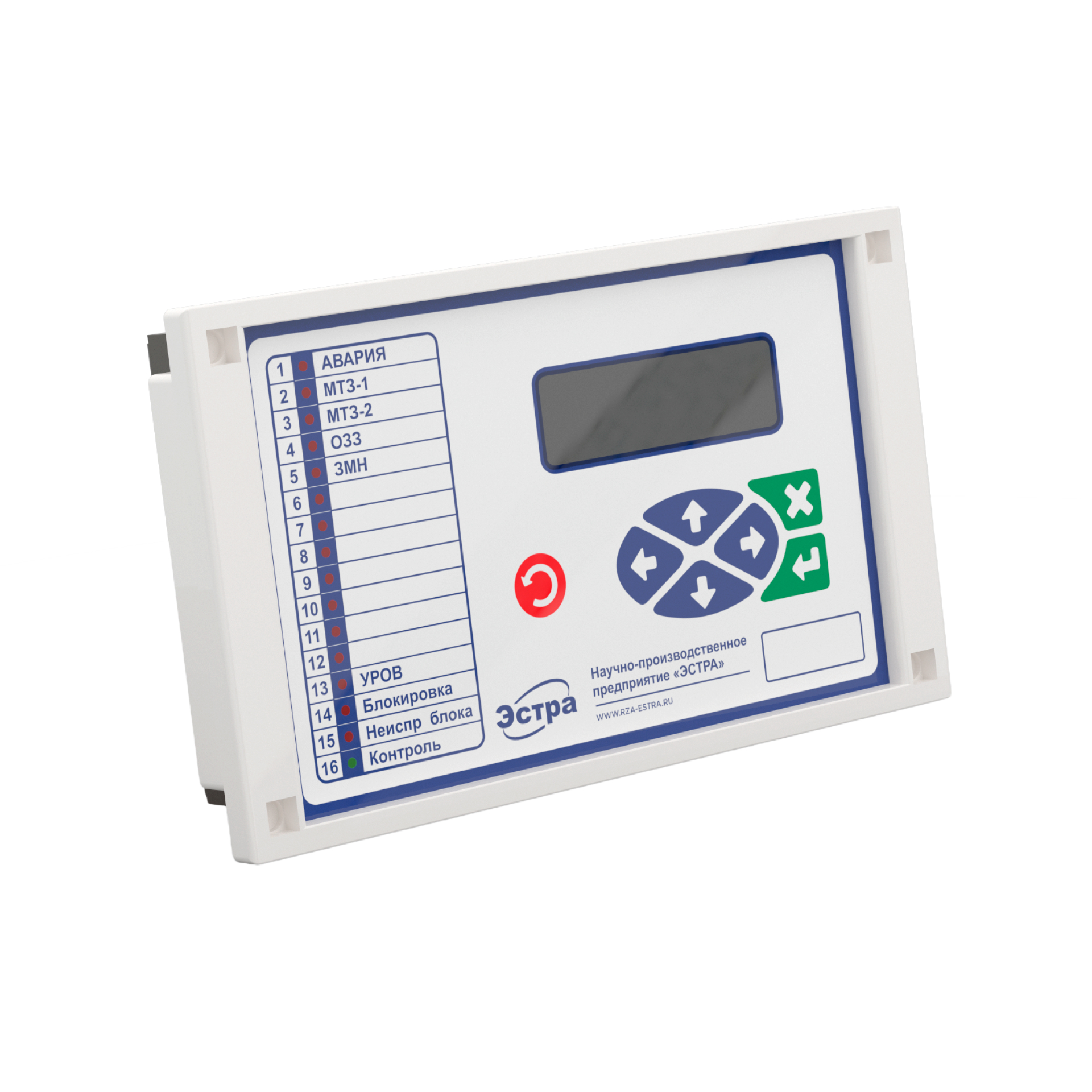

Устройство содержит клавиатуру управления, жидкокристаллический индикатор и светодиоды, отображающие состояние выключателя и режимы работы блока. Встроенный индикатор отображает контролируемые параметры, с его помощью возможен просмотр протоколов срабатывания защит, событий и изменения уставок. В качестве устройств, нормирующих токовые сигналы и сигналы по напряжению, используются устройства сопряжения по току УСО-ТА-1 и по напряжению УСО-ТV-1, подключаемые к блоку защиты.
Блок обеспечивает функции защиты, автоматики и управления воздушных и кабельных линий электропередачи, секционных и вводных выключателей распределительных устройств, трансформаторов мощностью до 6,3 МВА и электродвигателей мощностью до 4 МВт.
МКЗП предназначена для установки в релейных отсеках КСО, КРУ, КРУН, КТП СН, на релейных панелях и пультах управления электростанций и подстанций.
Устройство в зависимости от выбранной сервисной уставки (ОТ / ВВ / СВ / ТН) может устанавливаться на отходящее присоединение, вводной или секционный выключатель, а также в ячейке трансформатора напряжения, и выполнять соответствующие функций защиты и автоматики.
В чем разница между МКЗП - 1 и МКЗП - М1?
Терминал МКЗП-М - результат обратной связи от специалистов эксплуатации. Теперь персонал имеет возможность быстро получить первичную информацию о состоянии защит без входа в меню устройства. На основную панель пульта управления (ПУ) выведено 16 светодиодов, 14 из которых являются свободно программируемыми, т.е. даётся возможность выводить необходимую информацию о состоянии защиты на определённый светодиод.
Для удобства специалистов проектных отделов, эксплуатирующего персонала и отделов снабжения, мы не стали вводить новое наименование для терминалов, использующих тип пульта управления (ПУ) с свободно программируемой светодиодной индикацией. Было решено добавить обозначение "М" к уже существующим терминалам МКЗП. Новое наименование терминалов - МКЗП-М1, МКЗП-М2, МКЗП-М3, МКЗП-М1.1. Весь остальной конструктив, функционал релейной защиты и автоматики и схемы привязки остаются аналогичными МКЗП-1, МКЗП-2, МКЗП-3, МКЗП-1.1.
| Функции МКЗП по типу присоединения | ОТ | СВ | ВВ | ТН |
|---|---|---|---|---|
| ЗАЩИТЫ | ||||
| Три ступени ненаправленной МТЗ (МТЗ-1 / МТЗ-2 / МТЗ-3) | ■ | ■ | ■ | |
| МТЗ-2 с пуском по напряжению | ■ | ■ | ■ | |
| Ускорение после включения выключателя для МТЗ-2 | ■ | ■ | ■ | |
| МТЗ-3 с независимой характеристикой срабатывания | ■ | ■ | ■ | |
| МТЗ-3 с интегрально-зависимой характеристикой срабатывания | ■ | |||
| МТЗ-3 с токозависимыми характеристиками срабатывания | ■ | |||
| Ненаправленная токовая ЗЗ | ■ | ■ | ■ | |
| Токовая ЗЗ с пуском по напряжению 3Uo | ■ | ■ | ■ | |
| Сигнализация ОЗЗ по напряжению 3Uo | ■ | |||
| Защита от несимметрии фазных токов | ■ | |||
| Защита минимального тока | ■ | |||
| Защита от пульсирующих токов | ■ | |||
| Защита минимальной частоты | ■ | |||
| Защита минимального напряжения | ■ | |||
| Логическая защита шин | ■ | ■ | ■ | |
| АВТОМАТИКА | ||||
| УРОВ | ■ | ■ | ■ | |
| Однократное АПВ | ■ | |||
| АВР / ВНР | ■ | ■ | ■ | |
| Отключение от внешних защит | ■ | ■ | ■ | ■ |
| ДИАГНОСТИКА ЭЛЕКТРОДВИГАТЕЛЕЙ | ||||
| Определение пускового тока электродвигателя | ■ | |||
| Выявление повышенной пульсирующей нагрузки электродвигателя | ■ | |||
| Контроль условий пуска, выдача сигнала при отклонении этих условий от нормальных | ■ | |||
| Предупреждение повторных пусков электродвигателя, при которых неизбежно срабатывание защиты от перегрузок | ■ | |||
| Отображение времени до отключения по интегральной характеристике | ■ | |||
| Отображение времени до снятия блокировки включения | ■ |
| ИЗМЕРЕНИЯ | ОТ | СВ | ВВ | ТН |
|---|---|---|---|---|
| Фазные токи | ■ | ■ | ■ | |
| Фазные и линейные напряжения | ■ | |||
| Ток нулевой и обратной последовательности | ■ | ■ | ■ | |
| Напряжение нулевой и обратной последовательности | ■ | |||
| Уровень несимметрии токов | ■ | ■ | ■ | |
| Уровень несимметрии напряжений | ■ | |||
| Частота | ■ | |||
| Тепловой импульс перегрузки | ■ |
| СЧЕТЧИКИ | ОТ | СВ | ВВ | ТН |
|---|---|---|---|---|
| Счетчики срабатывания защит | ■ | ■ | ■ | ■ |
| Счетчик коммутаций выключателя | ■ | ■ | ■ | |
| Счетчик работы присоединения и устройства | ■ | ■ | ■ | ■ |
| РЕГИСТРАТОРЫ | ОТ | СВ | ВВ | ТН |
|---|---|---|---|---|
| Регистратор изменений уставок | ■ | ■ | ■ | ■ |
| Регистратор событий | ■ | ■ | ■ | ■ |
| Регистратор аварийных событий | ■ | ■ | ■ | ■ |
| Регистратор суточных событий | ■ | ■ | ■ | ■ |
| Цифровой осциллограф | ■ | ■ | ■ | ■ |
| УПРАВЛЕНИЕ | ОТ | СВ | ВВ | ТН |
|---|---|---|---|---|
| Местное и дистанционное управление выключателем | ■ | ■ | ■ | |
| Диагностика состояния выключателя | ■ | ■ | ■ |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | ОТ | СВ | ВВ | ТН |
|---|---|---|---|---|
| Телесигнализация и телеизмерения | ■ | ■ | ■ | ■ |
| Последовательный интерфейс RS485 с протоколом обмена MODBUS-RTU | ■ | ■ | ■ | ■ |
| Свободно программируемые входы/выходы | ■ | ■ | ■ | ■ |
| Хранение уставок в энергонезависимой памяти | ■ | ■ | ■ | ■ |
| Задание названий для внешних защит | ■ | ■ | ■ | ■ |
| Режим автоматической коррекции часов | ■ | ■ | ■ | ■ |
| Несколько уровней доступа к настройке конфигурации | ■ | ■ | ■ | ■ |
| Редактирование уставок в автономном режиме | ■ | ■ | ■ | ■ |
| Программируемые светодиоды на пульте управления (только для МКЗП-М) | ■ | ■ | ■ | ■ |
| Часы реального времени с корректировкой через АСУ | ■ | ■ | ■ | ■ |
|
Диапазон измерения тока 3Io во вторичных величинах
|
0,01 - 12 А |
|
Количество входов по напряжению
|
3 |
|
Габаритные размеры устройства
|
212 x 70 x 124 мм |
|
Масса устройства
|
< 1 кг |
|
Количество дискретных выходов
|
6 |
|
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 4 A |
|
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 7 А |
|
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 0,25 A |
|
Время срабатывания выходного реле
|
< 15 мс |
|
Количество светодиодов на блоке защиты
|
16 |
|
Номинальное напряжение питания
|
~/=220; 110 В |
|
Диапазон напряжения оперативного питания постоянного тока
|
120 – 370 В |
|
Диапазон напряжения оперативного питания переменного тока
|
85 – 265 В |
|
Потребляемая мощность
|
≤ 5/7 Вт |
|
Количество входов для измерения токов
|
7 |
|
Измеряемые токи
|
la, lc, 3lo |
|
Диапазон измерения фазных токов во вторичных величинах
|
0,2 – 200 А |
|
Измеряемые напряжения
|
3Uo |
|
Диапазон измеряемых напряжений
|
1,5 – 160 В |
|
Интерфейс компьютера
|
RS485 1шт. |
|
Протокол обмена
|
MODBUS RTU |
|
Скорость обмена данными
|
4800, 9600, 19200, 38400 бод |
|
Номинальная частота переменного тока
|
50 Гц |
|
Рабочий диапазон частоты переменного тока
|
45 – 55 Гц |
|
Количество входов по току
|
3 |
|
Номинальный переменный ток цепей защиты от междуфазных КЗ
|
5; 1 А |
|
Обозначение изделия |
Наименование изделия |
Количество |
|---|---|---|
|
МКЗП-1 / М1 |
Микроконтроллерный блок защиты присоединений |
1 шт |
|
– |
Ответные части разъемов |
1 комплект |
|
УСО-ТА / ТV |
Устройство сопряжения (в зависимости от типа присоединения) |
1 шт |
|
– |
Монтажная рамка с комплектом крепежа |
1 комплект |
|
– |
Диск с ПО и руководством по эксплуатации |
По запросу |
|
– |
Паспорт |
1 шт |
