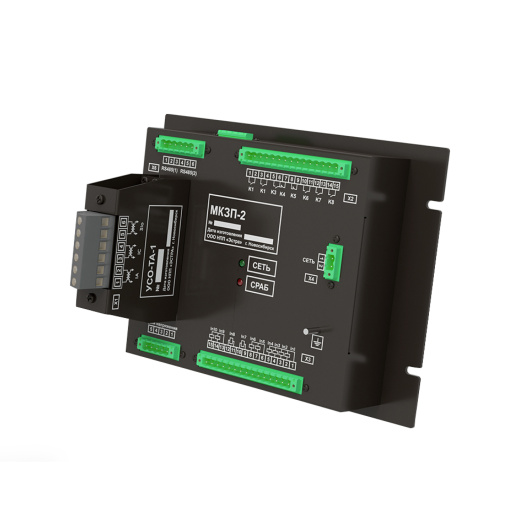

МКЗП-М2

Микроконтроллерная защита присоединений МКЗП-2 и МКЗП-М2 является модификацией устройства МКЗП-3 и МКЗП-М3 с сокращенным набором функций.

Подробности

Мы гарантируем не только высокое качество продукта, но и надежную техническую поддержку.

Часто задаваемые вопросы

Вопрос-ответ

Какой пароль?

Где взять ПО для подключения к устройствам?

К каким устройствам можно подключиться с помощью ПО Uprog?

В каких блоках присутствуют цепи ДШ?

Выберите вопрос для просмотра ответа

Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку

Устройство обеспечивает функции защиты, автоматики и управления воздушных и кабельных линий электропередачи, секционных и вводных выключателей распределительных устройств, трансформаторов мощностью до 6,3 МВА и электродвигателей мощностью до 4 МВт.

Защита предназначена для установки в релейных отсеках КСО, КРУ, КРУН, КТП СН, на релейных панелях и пультах управления электростанций и подстанций.

Технические преимущества:

Широкая номенклатура выпускаемой продукции позволяет охватить весь объект.
Единый блок на все типы присоединения: ввод, секция, отходящее присоединение. Специалист уставкой выбирает тип присоединения (ОТ, СВ, ВВ), а блок в автоматическом режиме выставляет необходимый набор функций защиты и автоматики. Все блоки взаимозаменяемые, что позволяет сократить номенклатуру ЗИП.
Внешнее устройство сопряжения с объектом. Позволяет оперативно заменять блок защиты без отключения токовых цепей (для устройств МКЗП-1, МКЗП-1.1, МКЗП-2 и МК-ДЗТ).
Гибкость в применении – все дискретные входы и выходы свободно программируемы.
Каналы измерения токов выполнены с регулируемым коэффициентом усиления, что позволяет задать оптимальный диапазон измерений в зависимости от соотношения номинальных токов трансформаторов тока и нагрузки.
Программируемые названия для внешних защит.
Дополнительный внутренний дискретный вход для контроля пропадания оперативного питания.

Сервисные преимущества:

Гарантия – 10 лет, бесплатное послегарантийное обслуживание.
Бесплатная техническая поддержка по схемам подключения, помощь в проектировании.
Шеф-наладка с выездом на объект.
Возможность внесения изменений в алгоритмы работы РЗиА по согласованию с заказчиком.

В чем разница между МКЗП - 1 и МКЗП - М1?

Терминал МКЗП-М - результат обратной связи от специалистов эксплуатации. Теперь персонал имеет возможность быстро получить первичную информацию о состоянии защит без входа в меню устройства. На основную панель пульта управления (ПУ) выведено 16 светодиодов, 14 из которых являются свободно программируемыми, т.е. даётся возможность выводить необходимую информацию о состоянии защиты на определённый светодиод.

Для удобства специалистов проектных отделов, эксплуатирующего персонала и отделов снабжения, мы не стали вводить новое наименование для терминалов, использующих тип пульта управления (ПУ) с свободно программируемой светодиодной индикацией. Было решено добавить обозначение "М" к уже существующим терминалам МКЗП. Новое наименование терминалов - МКЗП-М1, МКЗП-М2, МКЗП-М3, МКЗП-М1.1. Весь остальной конструктив, функционал релейной защиты и автоматики и схемы привязки остаются аналогичными МКЗП-1, МКЗП-2, МКЗП-3, МКЗП-1.1.

Функции МКЗП по типу присоединения	ОТ	СВ	ВВ
ЗАЩИТЫ
Три ступени ненаправленной МТЗ (МТЗ-1 / МТЗ-2 / МТЗ-3)	■	■	■
МТЗ-2 с пуском по напряжению	■	■	■
Ускорение после включения выключателя для МТЗ-2	■	■	■
МТЗ-3 с независимой характеристикой срабатывания	■	■	■
МТЗ-3 с интегрально-зависимой характеристикой срабатывания	■
Ненаправленная токовая ЗЗ	■	■	■
Токовая ЗЗ с пуском по напряжению 3Uo	■	■	■
Сигнализация ОЗЗ по напряжению 3Uo	■	■	■
Защита от несимметрии фазных токов	■		■
Защита минимального тока	■		■
Защита от пульсаций тока	■		■
Защита минимального напряжения	■		■
Защита от повышения напряжения	■
Логическая защита шин последовательного и параллельного типов	■	■	■
Встроенная дуговая защита	■	■	■

АВТОМАТИКА
УРОВ	■	■	■
Однократное АПВ	■		■
АЧР / ЧАПВ	■
АВР / ВНР		■	■
Отключение от внешних защит	■	■	■

ДИАГНОСТИКА ЭЛЕКТРОДВИГАТЕЛЕЙ
Определение пускового тока электродвигателя	■
Выявление повышенной пульсирующей нагрузки электродвигателя	■
Контроль условий пуска, выдача сигнала при отклонении этих условий от нормальных	■
Предупреждение повторных пусков электродвигателя, при которых неизбежно срабатывание защиты от перегрузок	■
Отображение времени до отключения по интегральной характеристике	■
Отображение времени до снятия блокировки включения	■

ИЗМЕРЕНИЯ	ОТ	СВ	ВВ
Фазные токи	■	■	■
Фазные и линейные напряжения	■		■
Ток нулевой и обратной последовательности	■	■	■
Напряжение нулевой и обратной последовательности	■		■
Уровень несимметрии токов	■	■	■
Уровень несимметрии напряжений	■		■
Частота	■		■
Активная мощность Р	■		■
Реактивная мощность Q	■		■
Полная мощность S	■		■
Коэффициент мощности сos φ	■		■
Уровень сигнала с датчиков дуговой защиты	■	■	■
Тепловой импульс перегрузки	■

СЧЕТЧИКИ	ОТ	СВ	ВВ
Счетчики срабатывания защит	■	■	■
Счетчик коммутаций выключателя	■	■	■
Счетчик работы присоединения и устройства	■	■	■
Счетчик остаточного ресурса выключателя	■	■	■
Счетчик электроэнергии (технический учет)	■		■

РЕГИСТРАТОРЫ	ОТ	СВ	ВВ
Регистратор изменений уставок	■	■	■
Регистратор событий	■	■	■
Регистратор аварийных событий	■	■	■
Регистратор суточных событий	■	■	■
Регистратор изменения ресурса выключателя	■	■	■
Цифровой осциллограф	■	■	■

УПРАВЛЕНИЕ	ОТ	СВ	ВВ
Местное и дистанционное управление выключателем	■	■	■
Диагностика состояния выключателя	■	■	■

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ	ОТ	СВ	ВВ
Телесигнализация и телеизмерения	■	■	■
Последовательный интерфейс RS485 с протоколом обмена MODBUS-RTU	■	■	■
Свободно программируемые входы/выходы	■	■	■
Хранение уставок в энергонезависимой памяти	■	■	■
Задание названий для внешних защит	■	■	■
Максиметр	■	■	■
Режим автоматической коррекции часов	■	■	■
Несколько уровней доступа к настройке конфигурации	■	■	■
Редактирование уставок в автономном режиме	■	■	■
Программируемые светодиоды на пульте управления (только для МКЗП-М)	■	■	■
Часы реального времени с корректировкой через АСУ	■	■	■

Технические характеристики

Диапазон измерения тока 3Io во вторичных величинах	0,01 - 12 А
Количество входов по напряжению	3
Габаритные размеры устройства	250 x 50 x 185 мм
Масса устройства	< 1,5 кг
Количество дискретных выходов	8
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с	< 4 A
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с	< 7 А
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с	< 15 мс
Время срабатывания выходного реле	< 15 мс
Количество светодиодов на блоке защиты	2
Номинальное напряжение питания	~/=220; 110 В
Диапазон напряжения оперативного питания постоянного тока	120 - 370 В
Диапазон напряжения оперативного питания переменного тока	85 - 265 В
Потребляемая мощность	≤ 5/7 Вт
Измеряемые токи	la, lc, 3lo
Диапазон измерения фазных токов во вторичных величинах	0,2 - 200 А
Измеряемые напряжения	3Uo
Диапазон измеряемых напряжений	1,5 – 160 В
Интерфейс компьютера	RS485 2шт.
Протокол обмена	MODBUS RTU
Скорость обмена данными	4800, 9600, 19200, 38400, 57600 бод
Номинальная частота переменного тока	50 Гц
Рабочий диапазон частоты переменного тока	45 - 55 Гц
Количество входов по току	3
Номинальный переменный ток цепей защиты от междуфазных КЗ	5; 1 А

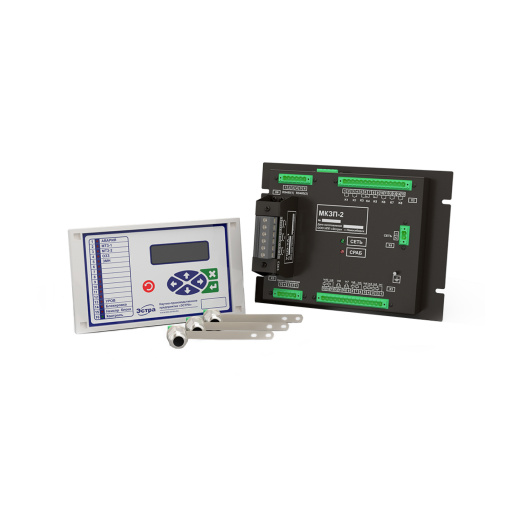

Обозначение изделия	Наименование изделия	Количество
МКЗП-2 / М2	Микроконтроллерный блок защиты присоединений	1 шт
–	Ответные части разъемов	1 комплект
УСО-ТА	Устройство согласования	1 шт
ПУ-01 / М	Пульт управления и индикации	1 шт
–	Монтажная рамка с комплектом крепежа	1 комплект
ДДЗ-01	Датчик дуговой защиты с кабелем 5 метров	3 шт
–	Диск с ПО и руководством по эксплуатации	По запросу
–	Паспорт	1 шт
