МКЗП-М3
Микроконтроллерное устройство защиты МКЗП-3 предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-35 кВ на подстанциях с переменным и постоянным оперативным током.
Микроконтроллерное устройство защиты МКЗП-3 предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-35 кВ на подстанциях с переменным и постоянным оперативным током.
Блок обеспечивает функции защиты, автоматики и управления воздушных и кабельных линий электропередачи, цепи секционных и вводных выключателей распределительных устройств, трансформаторов мощностью до 6,3 МВА и электродвигателей мощностью до 4 МВт.

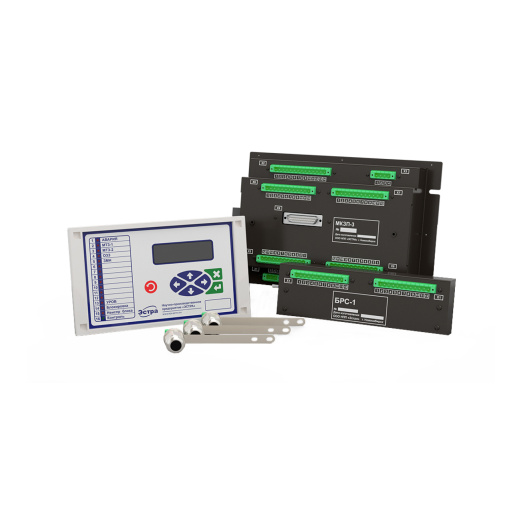

Защита предназначена для установки в релейных отсеках КСО, КРУ, КРУН, КТП СН, на релейных панелях и пультах управления электростанций и подстанций. В состав входят:

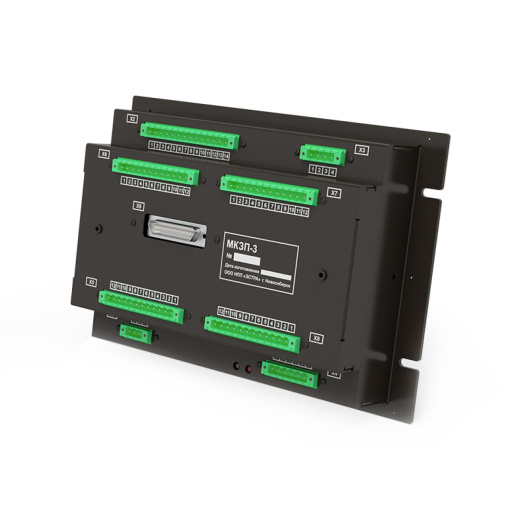

- базовый блок, реализующий функции защиты, автоматики и управления, устанавливается в релейном отсеке ячейки управления выключателем;
- пульт управления и индикации ПУ-01, связанный с блоком защиты последовательным интерфейсом RS485. Предназначен для местного отображения контролируемых параметров, изменения уставок, просмотра протоколов срабатывания защит и событий;
- датчики дуговой защиты;
- блок питания токовый БПТ-01 для преобразования тока в постоянное оперативное напряжение (по дополнительному заказу);
- блок расширения дискретных сигналов БРС(БРВ)-01 устанавливается на передней стенке блока. БРС(БРВ)-01 позволяет увеличить количество дискретных сигналов (по дополнительному заказу);
- блок наложенного напряжения БНН-1, высоковольтное сопротивление (ВС), предназначенные для измерения сопротивления изоляции сети (по дополнительному заказу).
Технические преимущества:
-
Широкая номенклатура выпускаемой продукции позволяет охватить весь объект.
-
Единый блок на все типы присоединения: ввод, секция, отходящее присоединение. Специалист уставкой выбирает тип присоединения (ОТ, СВ, ВВ), а блок в автоматическом режиме выставляет необходимый набор функций защиты и автоматики. Все блоки взаимозаменяемые, что позволяет сократить номенклатуру ЗИП.
-
Внешнее устройство сопряжения с объектом. Позволяет оперативно заменять блок защиты без отключения токовых цепей (для устройств МКЗП-1, МКЗП-1.1, МКЗП-2 и МК-ДЗТ).
-
Гибкость в применении – все дискретные входы и выходы свободно программируемы.
-
Каналы измерения токов выполнены с регулируемым коэффициентом усиления, что позволяет задать оптимальный диапазон измерений в зависимости от соотношения номинальных токов трансформаторов тока и нагрузки.
-
Программируемые названия для внешних защит.
-
Дополнительный внутренний дискретный вход для контроля пропадания оперативного питания.
Сервисные преимущества:
-
Гарантия – 10 лет, бесплатное послегарантийное обслуживание.
-
Бесплатная техническая поддержка по схемам подключения, помощь в проектировании.
-
Шеф-наладка с выездом на объект.
- Возможность внесения изменений в алгоритмы работы РЗиА по согласованию с заказчиком.
В чем разница между МКЗП - 1 и МКЗП - М1?
Терминал МКЗП-М - результат обратной связи от специалистов эксплуатации. Теперь персонал имеет возможность быстро получить первичную информацию о состоянии защит без входа в меню устройства. На основную панель пульта управления (ПУ) выведено 16 светодиодов, 14 из которых являются свободно программируемыми, т.е. даётся возможность выводить необходимую информацию о состоянии защиты на определённый светодиод.
Для удобства специалистов проектных отделов, эксплуатирующего персонала и отделов снабжения, мы не стали вводить новое наименование для терминалов, использующих тип пульта управления (ПУ) с свободно программируемой светодиодной индикацией. Было решено добавить обозначение "М" к уже существующим терминалам МКЗП. Новое наименование терминалов - МКЗП-М1, МКЗП-М2, МКЗП-М3, МКЗП-М1.1. Весь остальной конструктив, функционал релейной защиты и автоматики и схемы привязки остаются аналогичными МКЗП-1, МКЗП-2, МКЗП-3, МКЗП-1.1.
Функции МКЗП по типу присоединения | ОТ | СВ | ВВ |
---|---|---|---|
ЗАЩИТЫ | |||
Три ступени ненаправленной МТЗ (МТЗ-1 / МТЗ-2 / МТЗ-3) | ■ | ■ | ■ |
МТЗ-2 с пуском по напряжению | ■ | ■ | ■ |
Ускорение после включения выключателя для МТЗ-2 | ■ | ■ | ■ |
МТЗ-3 с независимой характеристикой срабатывания | ■ | ■ | ■ |
МТЗ-3 с интегрально-зависимой характеристикой срабатывания | ■ | ||
МТЗ-3 с токозависимыми характеристиками срабатывания |
■ | ||
Ненаправленная токовая ЗЗ | ■ | ■ | ■ |
Токовая ЗЗ с пуском по напряжению 3Uo | ■ | ■ | ■ |
Сигнализация ОЗЗ по напряжению 3Uo | ■ | ■ | ■ |
Защита от несимметрии фазных токов | ■ |
|
|
Защита минимального тока | ■ |
|
|
Защита от пульсирующих токов |
■ |
|
|
Защита минимального напряжения | ■ | ■ | |
Защита от повышения напряжения | ■ | ||
Логическая защита шин последовательного и параллельного типов |
■ | ■ | ■ |
Встроенная дуговая защита | ■ | ■ | ■ |
Контроль сопротивления изоляции перед включением (режим БРУ) |
■ |
|
|
АВТОМАТИКА | |||
УРОВ | ■ | ■ | ■ |
Однократное АПВ | ■ | ■ | |
АЧР / ЧАПВ | ■ | ||
Прием и выполнение команд АЧР / ЧАПВ от внешних устройств | ■ | ||
АВР / ВНР | ■ | ■ | |
Отключение от внешних защит | ■ | ■ | ■ |
ДИАГНОСТИКА ЭЛЕКТРОДВИГАТЕЛЕЙ | |||
Определение пускового тока электродвигателя | ■ | ||
Выявление повышенной пульсирующей нагрузки электродвигателя | ■ | ||
Контроль условий пуска, выдача сигнала при отклонении этих условий от нормальных | ■ | ||
Предупреждение повторных пусков электродвигателя, при которых неизбежно срабатывание защиты от перегрузок | ■ | ||
Отображение времени до отключения по интегральной характеристике | ■ | ||
Отображение времени до снятия блокировки включения | ■ |
ИЗМЕРЕНИЯ |
ОТ | СВ | ВВ |
---|---|---|---|
Фазные токи |
■ | ■ | ■ |
Линейные напряжения сборных шин |
■ |
■ |
■ |
Линейные напряжения до ввода |
|
|
■ |
Ток нулевой и обратной последовательности |
■ | ■ | ■ |
Напряжение нулевой и обратной последовательности |
■ |
|
■ |
Уровень несимметрии токов |
■ | ■ | ■ |
Уровень несимметрии напряжений |
■ |
|
■ |
Частота |
■ |
|
■ |
Активная мощность Р |
■ |
|
■ |
Реактивная мощность Q |
■ |
|
■ |
Полная мощность S |
■ |
|
■ |
Коэффициент мощности сos φ |
■ |
|
■ |
Уровень сигнала с датчиков дуговой защиты |
■ |
■ |
■ |
Сопротивление изоляции (при отключенном выключателе) |
■ |
|
|
Тепловой импульс перегрузки |
■ |
|
|
СЧЕТЧИКИ | ОТ | СВ | ВВ |
---|---|---|---|
Счетчики срабатывания защит |
■ | ■ | ■ |
Счетчик коммутаций выключателя |
■ | ■ | ■ |
Счетчик работы присоединения и устройства |
■ | ■ | ■ |
Счетчик остаточного ресурса выключателя |
■ | ■ | ■ |
Счетчик электроэнергии (технический учет) | ■ |
|
■ |
РЕГИСТРАТОРЫ | ОТ | СВ | ВВ |
---|---|---|---|
Регистратор изменений уставок | ■ | ■ | ■ |
Регистратор событий | ■ | ■ | ■ |
Регистратор аварийных событий | ■ | ■ | ■ |
Регистратор суточных событий | ■ | ■ | ■ |
Регистратор изменения ресурса выключателя |
■ | ■ | ■ |
Цифровой осциллограф | ■ | ■ | ■ |
УПРАВЛЕНИЕ | ОТ | СВ | ВВ |
---|---|---|---|
Местное и дистанционное управление выключателем | ■ | ■ | ■ |
Диагностика состояния выключателя | ■ | ■ | ■ |
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | ОТ | СВ | ВВ |
---|---|---|---|
Телесигнализация и телеизмерения | ■ | ■ | ■ |
Последовательный интерфейс RS485 с протоколом обмена MODBUS-RTU | ■ | ■ | ■ |
Свободно программируемые входы/выходы | ■ | ■ | ■ |
Хранение уставок в энергонезависимой памяти | ■ | ■ | ■ |
Максиметр | ■ | ■ | ■ |
Режим автоматической коррекции часов | ■ | ■ | ■ |
Задание названий для внешних защит | ■ | ■ | ■ |
Несколько уровней доступа к настройке конфигурации | ■ | ■ | ■ |
Редактирование уставок в автономном режиме | ■ | ■ | ■ |
Программируемые светодиоды на пульте управления (только для МКЗП-М) | ■ | ■ | ■ |
Часы реального времени с корректировкой через АСУ | ■ | ■ | ■ |
Номинальное напряжение питания
|
~/=220; 110 В |
Диапазон напряжения оперативного питания постоянного тока
|
120 - 370 В |
Диапазон напряжения оперативного питания переменного тока
|
85 - 265 В |
Потребляемая мощность
|
≤ 5/7 Вт |
Измеряемые токи
|
la, lb, lc, 3lo |
Измеряемые напряжения
|
3Uo |
Диапазон измеряемых напряжений
|
1,5 – 160 В |
Интерфейс компьютера
|
RS485 2шт. |
Протокол обмена
|
MODBUS RTU |
Скорость обмена данными
|
4800, 9600, 19200, 38400, 57600 бод |
Номинальная частота переменного тока
|
50 Гц |
Рабочий диапазон частоты переменного тока
|
45 - 55 Гц |
Количество входов по току
|
3 |
Номинальный переменный ток цепей защиты от междуфазных КЗ
|
5; 1 А |
Диапазон измерения фазных токов во вторичных величинах
|
0,2 - 200 А |
Диапазон измерения тока 3Io во вторичных величинах
|
0,01 - 12 А |
Количество входов по напряжению
|
3 |
Габаритные размеры устройства
|
270 x 70 x 184 мм |
Масса устройства
|
≤ 2,5 кг |
Количество дискретных выходов
|
11 (17) |
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 4 A |
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 7 А |
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 0,25 A |
Время срабатывания выходного реле
|
< 15 мс |
Количество светодиодов на блоке защиты
|
2 |
Обозначение изделия |
Наименование изделия |
Количество |
---|---|---|
МКЗП-3 / М3 |
Микроконтроллерный блок защиты присоединений |
1 шт |
– |
Ответные части разъемов |
1 комплект |
ПУ-01 / М |
Пульт управления и индикации |
1 шт |
– |
Монтажная рамка с комплектом крепежа |
1 комплект |
ДДЗ-01 |
Датчик дуговой защиты с кабелем 5 метров |
3 шт |
– |
Диск с ПО и руководством по эксплуатации |
По запросу |
– |
Паспорт |
1 шт |
