МКЗЗП-6-35-И

Микроконтроллерное устройство защиты присоединений секции сборных шин 6 – 35 кВ от замыкания на землю (МКЗЗП-6-35-И) предназначено для селективного отключения присоединений при замыкании на землю в сетях 6-35 кВ (или индикации номера поврежденного присоединения без его отключения), работающих с изолированной нейтралью.

Подробности

Мы гарантируем не только высокое качество продукта, но и надежную техническую поддержку.

Защита по принципу действия является централизованной токовой ненаправленной и использует принцип относительного сопоставления уровней тока нулевой последовательности (НП) во всех присоединениях секции в момент срабатывания пускового органа. При этом поврежденное присоединение определяется по наибольшему значению измеренного тока.

Пусковой орган включается на напряжение нулевой последовательности, а защита – к трансформаторам тока нулевой последовательности (ТТНП), установленных на кабельных вводах присоединений (при невозможности установки ТТНП – в нулевой провод группы ТТ, соединенных в звезду). Устройство не требует отстройки от бросков переходных токов, обусловленных собственными емкостями присоединений, что позволяет обеспечить селективность и чувствительность при ОЗЗ в сетях с различным уровнем токов НП. Кроме того, устройство обеспечивает:

фиксацию в протоколе всех контролируемых параметров, дату и время в момент срабатывания защиты;
осциллографирование входных сигналов по всем каналам;
передачу контролируемых параметров и логических сигналов по последовательному каналу связи (RS485) на компьютер диспетчера.

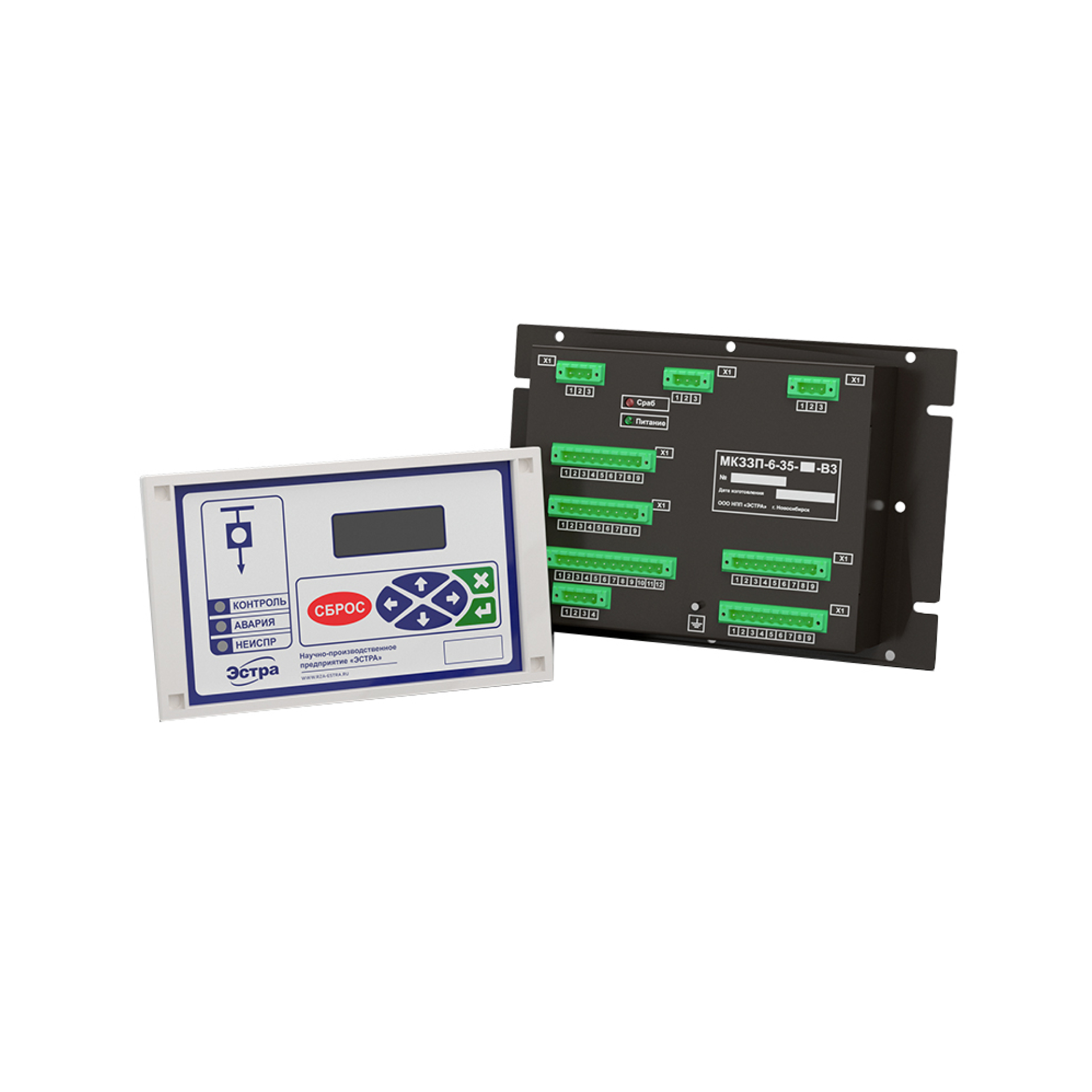

Один блок защиты МКЗЗП-6-35-И позволяет охватить до 16 присоединений. При количестве присоединений больше 16 устанавливается два и более блоков защиты, которые объединяются между собой по CAN интерфейсу. Максимальное количество блоков, объединенных CAN-ом – 5 (до 80-ти присоединений). В состав микроконтроллерной защиты входят:

базовый блок МКЗЗП-6-35-И, реализующий функции защиты, автоматики и управления;
пульт управления и индикации ПУ-01, связанный с блоком защиты последовательным интерфейсом RS485;
устройство сопряжения с объектом (УСО-1). В состав УСО-1 входит датчик тока для измерения тока нулевой последовательности и выходное реле, действующее на отключение поврежденного присоединения. Максимальное число УСО равно 16.
устройство сопряжения с объектом (УСО-2). УСО-2 предназначено для измерения напряжения 3Uo. В состав УСО-2 входит два трансформатора напряжения, что позволяет использовать одно УСО-2 для измерения напряжения 3Uo с двух секций.

ЗАЩИТЫ
Алгоритм определения максимального тока
Логический алгоритм – для тупиковых линий с большим емкостным током внешней сети
Фазный алгоритм
Выявление эффекта феррорезонанса трансформаторов напряжения
АРУ – автоматическая регулировка усиления каналов измерения токов 3Io

ИЗМЕРЕНИЯ, СЧЕТЧИКИ, РЕГИСТРАТОРЫ
Токи нулевой последовательности 3Io
Напряжение нулевой последовательности 3Uo
Суммарный емкостной ток (фазный алгоритм)
Частота напряжения нулевой последовательности
Цифровой осциллограф
Счетчики срабатывания защит по каждому присоединению
Регистратор изменений уставок
Регистратор событий
Регистратор аварийных событий
Регистратор суточных событий

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Последовательный интерфейс RS485, протокол обмена MODBUS RTU
Хранение уставок в энергонезависимой памяти

Технические характеристики

Номинальное напряжение питания	~/=220 В
Диапазон напряжения оперативного питания постоянного тока	120 – 370 В
Диапазон напряжения оперативного питания переменного тока	85 – 265 В
Потребляемая мощность	8 Вт
Диапазон измеряемых напряжений	0,5 – 220 В
Протокол обмена	MODBUS RTU
Скорость обмена данными	4800 – 57600 бод
Номинальная частота переменного тока	50 Гц
Рабочий диапазон частоты переменного тока	45 – 55 Гц
Количество входов по току	14 / 16
Диапазон измерения фазных токов во вторичных величинах	0,01 – 10 А
Количество входов по напряжению	0 / 2
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с	≤ 7 А
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с	≤ 0,25 А

Обозначение изделия	Наименование изделия	Количество
МКЗЗП-6-35-И	Микроконтроллерный блок защиты присоединений	1 шт
–	Ответные части разъемов	1 комплект
УСО–1	Устройство согласования по току	16 шт
УСО–2	Устройство согласования по напряжению	1 шт
ПУ-01	Пульт управления и индикации	1 шт
–	Монтажная рамка с комплектом крепежа	1 комплект
–	Диск с ПО и руководством по эксплуатации	По запросу
–	Паспорт	1 шт

Документация

Cкачать Терминал для работы с устройством МКЗП-6-35-К через RS485

340,4 Кб

Cкачать руководство по эксплуатации

1,9 Мб
