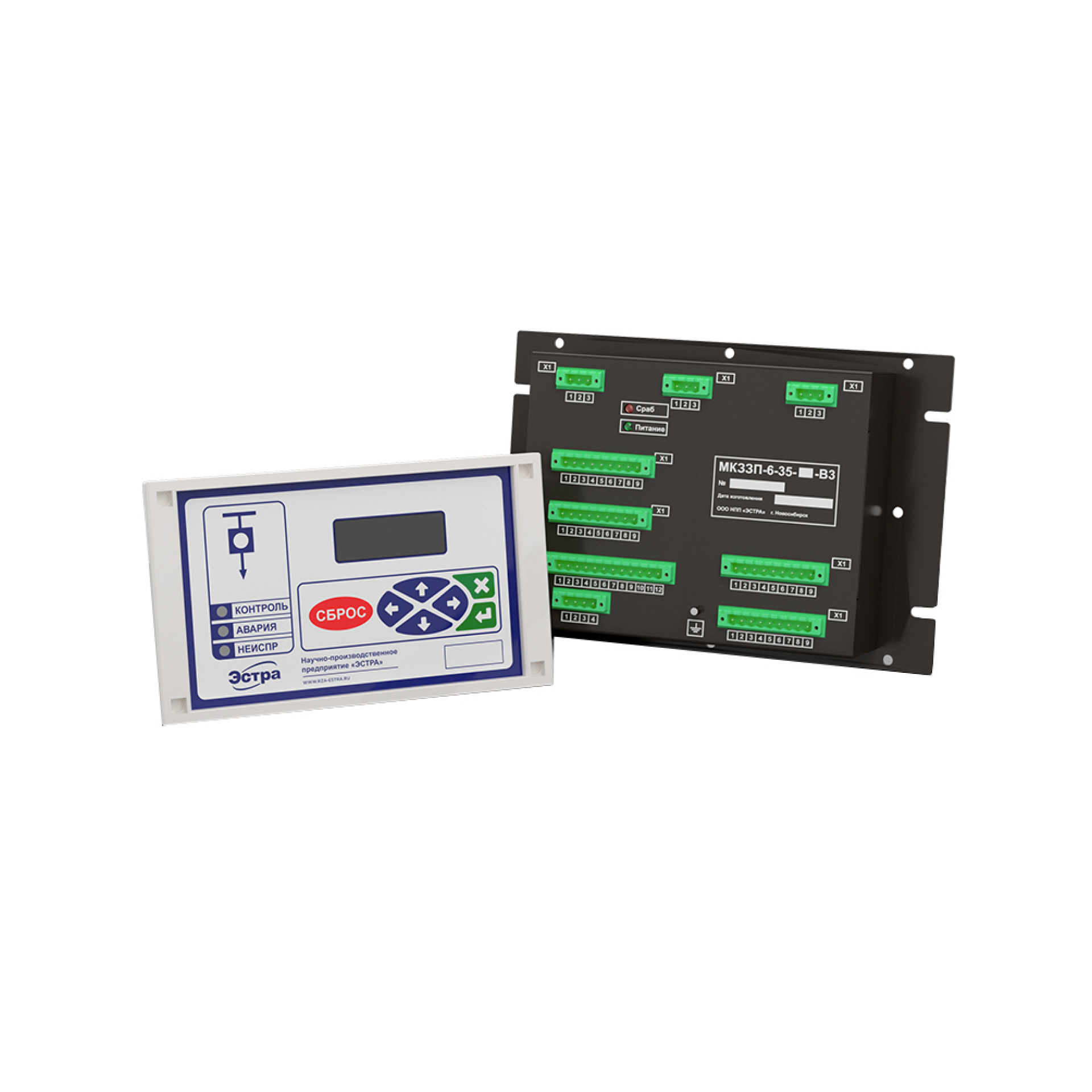

МКЗЗП-6-35-К

Микроконтроллерное устройство защиты присоединений секции сборных шин 6 – 35 кВ от замыкания на землю (МКЗЗП-6-35-К) предназначено для селективного отключения присоединений при замыкании на землю в сетях 6-35 кВ (или индикации номера поврежденного присоединения без его отключения), работающих с компенсированной нейтралью.

Защита по принципу действия является централизованной токовой ненаправленной и использует принцип относительного сопоставления уровней тока нулевой последовательности (НП) во всех присоединениях секции в момент срабатывания пускового органа. При этом поврежденное присоединение определяется по наибольшему значению измеренного тока.

Пусковой орган включается на напряжение нулевой последовательности, а защита – к трансформаторам тока нулевой последовательности (ТТНП), установленных на кабельных вводах присоединений (при невозможности установки ТТНП – в нулевой провод группы ТТ, соединенных в звезду). Устройство не требует отстройки от бросков переходных токов, обусловленных собственными емкостями присоединений, что позволяет обеспечить селективность и чувствительность при ОЗЗ в сетях с различным уровнем токов НП.

Для сетей с компенсированной нейтралью принцип относительного сопоставления токов нулевой последовательности основной гармоники непригоден, поскольку ток в поврежденном присоединении образуется как сумма разнонаправленных емкостных токов  и индуктивного тока дугогасящей катушки (ДГК). Величина этого тока может оказаться меньше, чем в неповрежденном присоединении, а характер может быть как емкостный, так и индуктивный – в зависимости от настройки ДГК. Для селективного определения поврежденного присоединения в таких сетях используется не только принцип относительного сопоставления сигналов, но и их высших гармонических составляющих.

В данном варианте исполнения МКЗЗП-6-35-К реализованы алгоритмы,  позволяющие повысить эффективность функционирования централизованной защиты от ОЗЗ в случае установки блоков на каждой секции сборных шин без использования информации о токе нулевой последовательности в цепи секционного выключателя. Кроме того, устройство обеспечивает:

• фиксацию в протоколе всех контролируемых параметров, дату и время  в момент срабатывания защиты;
• осциллографирование входных сигналов  по всем каналам;
• передачу контролируемых параметров и логических сигналов по последовательному каналу связи (RS485) на компьютер диспетчера.

Один блок защиты МКЗЗП-6-35-К позволяет охватить до 16 присоединений. При количестве присоединений больше 16 устанавливается два и более блоков защиты, которые объединяются между собой по CAN интерфейсу. Максимальное количество блоков, объединенных CAN-ом – 5 (до 80-ти присоединений). В состав микроконтроллерной защиты входят:

• базовый блок МКЗЗП-6-35-К, реализующий функции защиты, автоматики и управления;
• блок индикации и управления ПУ-01, связанный с блоком защиты последовательным интерфейсом RS485;
• устройство сопряжения с объектом (УСО-1). В состав УСО-1 входит датчик тока для измерения тока нулевой последовательности и выходное реле, действующее на отключение поврежденного присоединения. Максимальное число УСО равно 16.
