ЭСТРА-ПС
Одно из лучших и эксклюзивных решений для производителей реклоузеров, которое позволяет выигрывать конкурсы у лидера рынка в данном сегменте.
ЭСТРА-ПС - это шаг вперед в развитии блока МКЗП-ПС, увеличивающий его функциональность и удобность в применении. В первую очередь следует отметить добавление новых интерфейсов и протоколов передачи данных:
1. Внедрение порта USB и технологии Bluetooth позволяет управлять объектом и считывать информацию более удобно и доступно.
2. Появилась возможность использовать протоколы передачи данных IEC 60870-5-104 и ModBus TCP через порт Ethernet. Это улучшение способствует более удобной и широкой интеграции оборудования в существующие и проектируемые системы телемеханики.
Однако улучшения не ограничиваются только новыми протоколами. Функция осциллографирования предоставляет возможность детального анализа аварийных процессов. Регистратор параметров нагрузки предназначен для измерения и архивирование данных электрической сети в устройстве. Все измеряемые параметры сохраняются во внутреннюю память устройства, что позволяет в дальнейшем производить анализ стационарных процессов, а также судить об отклонениях в электрической сети.
Следует выделить также изменения в количестве дискретных входов и выходов. В базовой модификации ЭСТРА-ПС обладает конфигурацией с 8 входами и 5 выходами, в случае расширенной модификации - 12 входами и 10 выходами. Это позволяет более точно подобрать устройство для конкретных задач и, при необходимости, расширить его возможности.
Значимым нововведением также является введение программируемых светодиодов. Благодаря наличию программируемых светодиодов, пользователи могут назначать их или на готовые шаблоны или на отображение внутренних сигналов. Такое решение обеспечивает наглядную визуализацию работы устройства, предоставляя обслуживающему персоналу легкий доступ к информации.

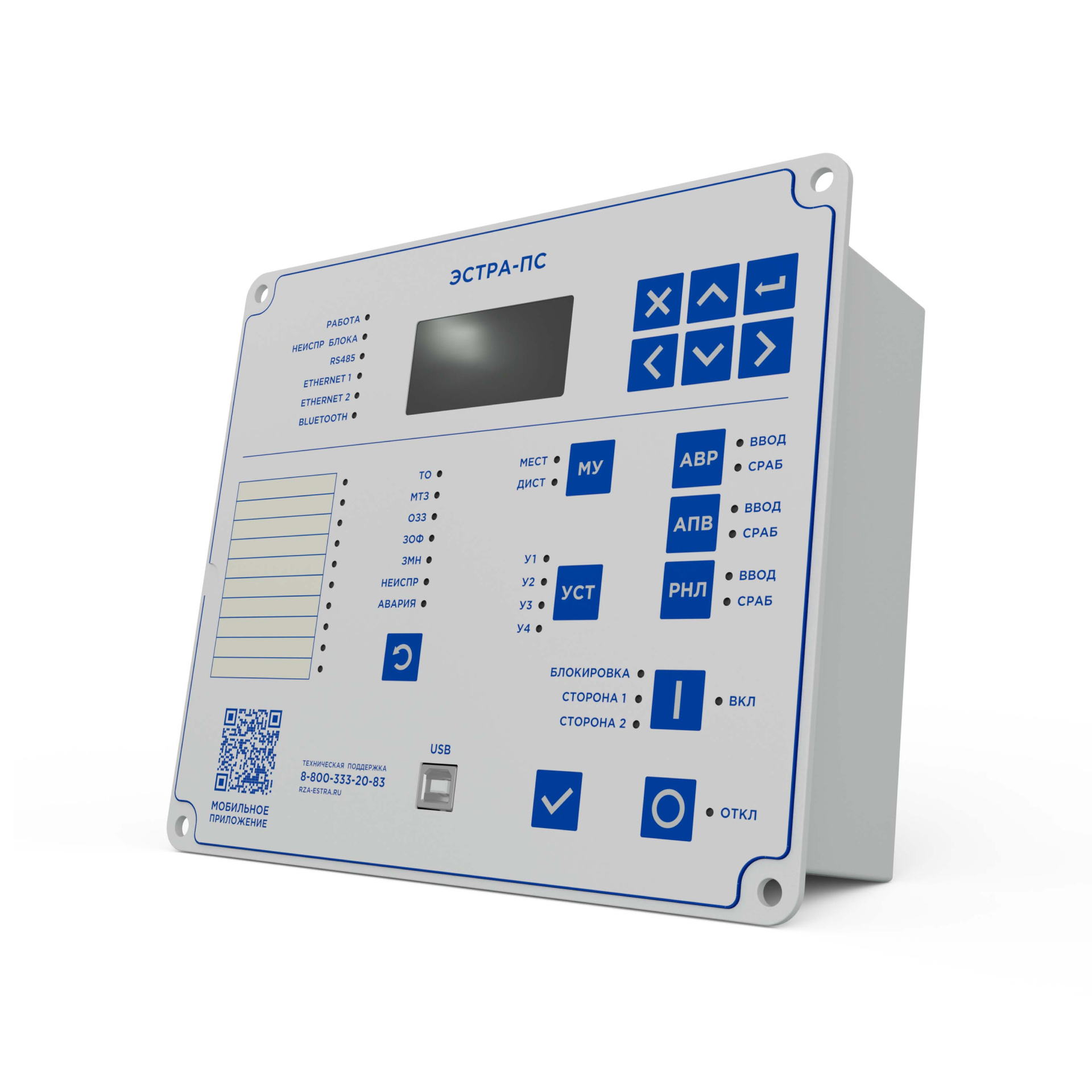

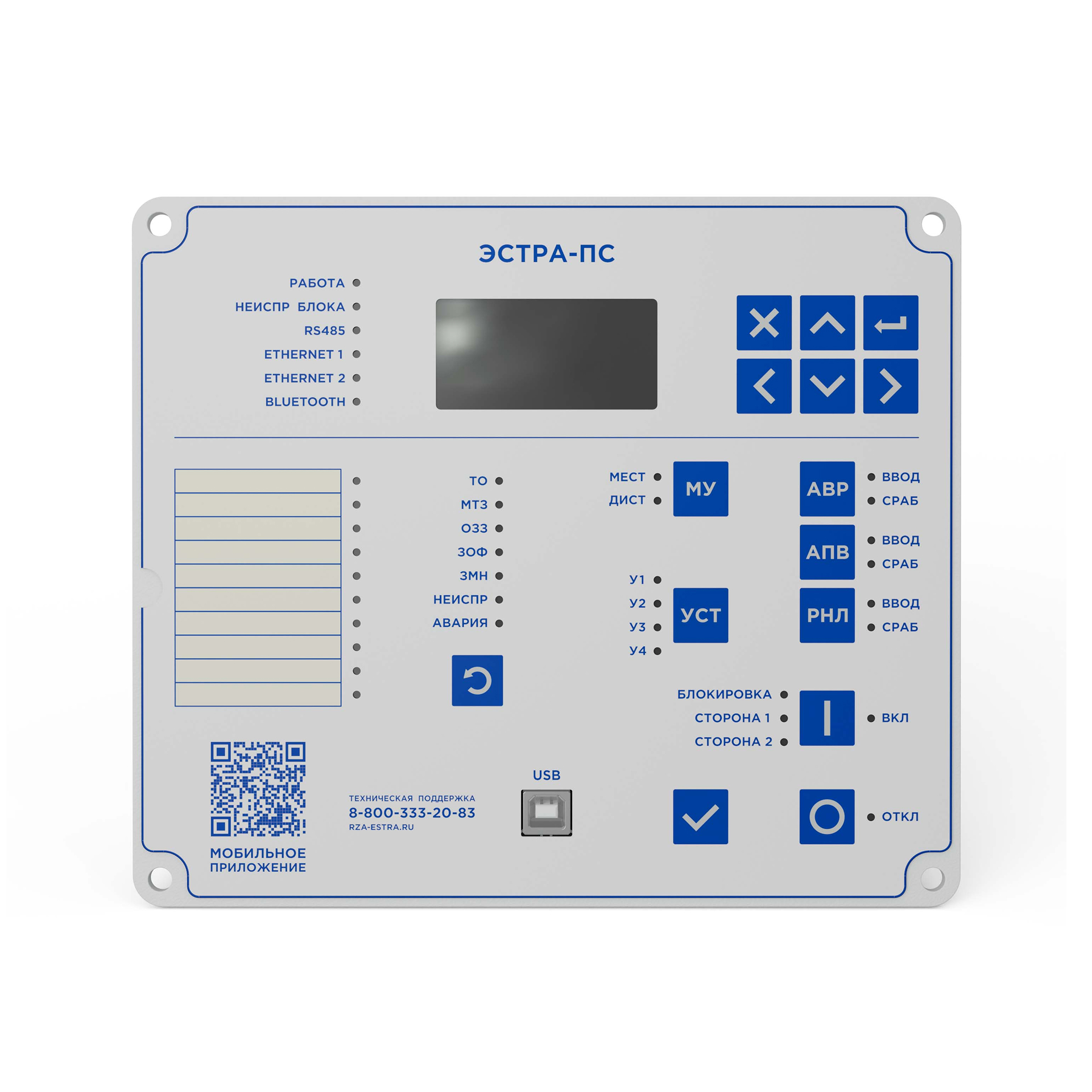

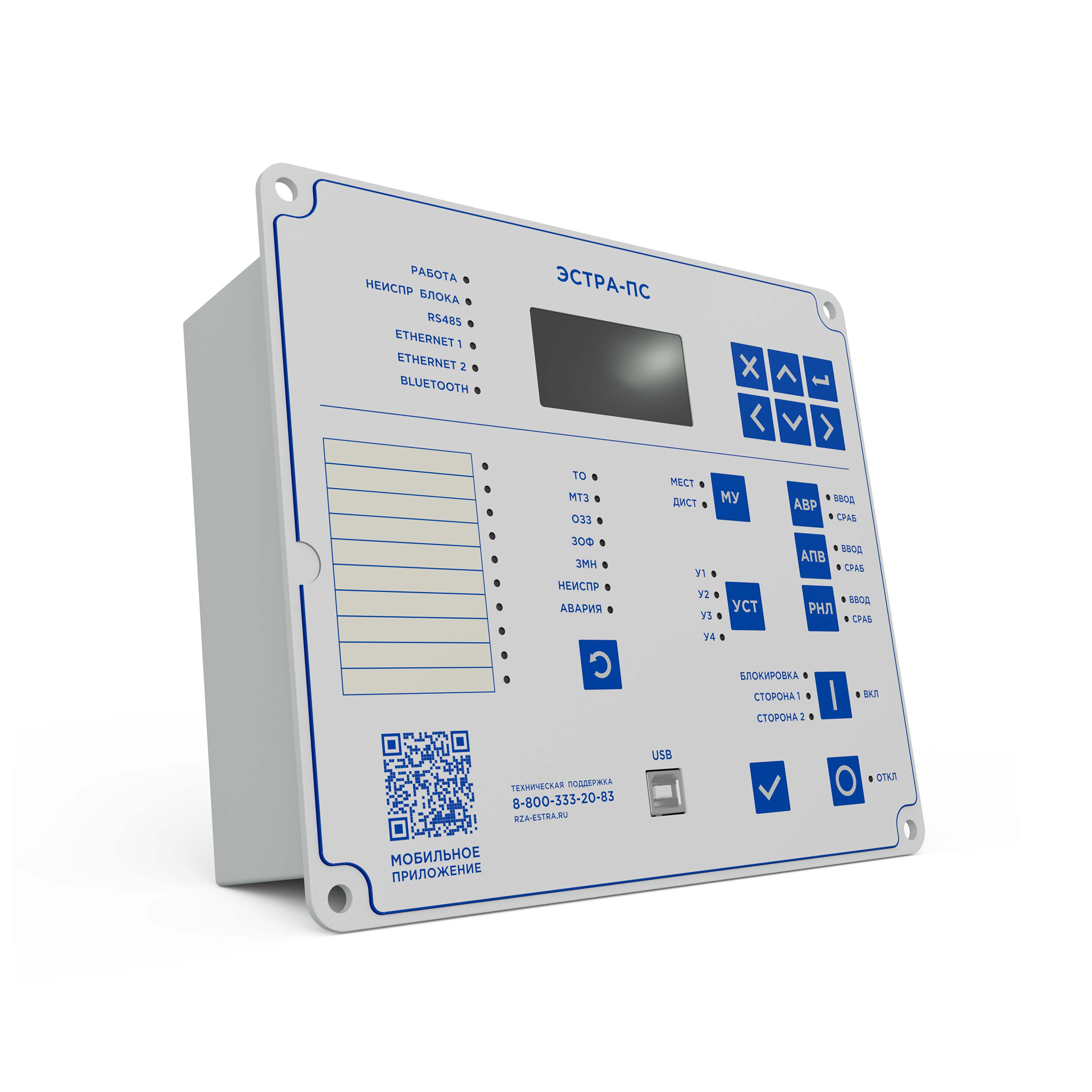

На лицевую панель ЭСТРА-ПС добавлены дополнительные кнопки, дающие обслуживающему персоналу возможность выполнения следующих операций: включение/отключение выключателя, выбор группы уставок, ввод/вывод автоматики АВР и АПВ, активация режима РНЛ (работы на линии) и переключение между режимами управления – дистанционным и местным.
Таким образом, ЭСТРА-ПС - одно из лучших решений РЗА для реклоузеров, которое позволяет выигрывать лидеров рынка в конкурсах по поставке.
Встроенное программное обеспечение SW_ESTRA_PS интегрировано и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного ПО включена в стоимость. Эксплуатация встроенного ПО без устройства невозможна.
| ЗАЩИТЫ | |
|---|---|
| МТЗ ненаправленная | до 8 ступеней |
| МТЗ направленная в положительном направлении мощности ("НМ+") | 4 ступени |
| МТЗ направленная в отрицательном направлении мощности ("НМ-") | 4 ступени |
| Токозависимые ХС для МТЗ | |
| МТЗ с пуском по напряжению | |
| УМТЗ | |
| ЗЗ ненаправленная | до 4 ступеней |
| ЗЗ направленная в положительном направлении мощности ("НМ+") | 2 ступени |
| ЗЗ направленная в отрицательном направлении мощности ("НМ-") | 2 ступени |
| Токовая ЗЗ с пуском по напряжению 3Uo | |
| ЗЗ по напряжению 3Uo | |
| ЗМН | 2 ступени |
| ЗПН | 2 ступени |
| ЗПП | 2 ступени |
| ЗНФ | 2 ступени |
| ЗНН | 2 ступени |
| Режим работы на линии (РНЛ) | |
| Защита максимальной мощности (АМ и РМ) | 2 ступени |
| Контроль параметров цепей напряжения | |
| Контроль исправности цепей напряжения | |
| Детектор источника питания | |
| АВТОМАТИКА | |
|---|---|
| АЧР | 2 ступени |
| ЧАПВ | |
| Сетевой АВР с возможностью пуска по снижению напряжения по каждой стороне реклоузера | |
| АВР в режиме пункта местного резервирования (ПМР) для схемы с двумя вводными реклоузерами (схема явного резерва) | |
| АВР в режиме пункта местного резервирования (ПМР) для схемы с двумя вводными реклоузерами и одним секционным реклоузером (схема неявного резерва) | |
| АПВ | 4 цикла |
| Координация зон срабатывания в циклах АПВ | |
| Локализация места КЗ при работе АПВ | |
| Включение выключателя с контролем синхронизма | |
| Отключение от внешних защит | |
| ИЗМЕРЕНИЯ |
|---|
| Фазные токи |
| Фазные и линейные напряжения с каждой стороны реклоузера (две группы цепей напряжения) |
| Ток нулевой и обратной последовательности |
| Напряжение нулевой и обратной последовательности |
| Уровень несимметрии токов и напряжений |
| Углы между токами и напряжениями |
| Частота с двух сторон выключателя |
| Активная мощность Р |
| Реактивная мощность Q |
| Полная мощность S |
| Коэффициент мощности сos φ |
| СЧЕТЧИКИ |
|---|
| Счетчик коммутаций выключателя |
| Счетчик работы присоединения и устройства |
| Счетчик электроэнергии для каждого направления мощности |
| РЕГИСТРАТОРЫ |
|---|
| Регистратор изменений уставок |
| Регистратор событий |
| Регистратор аварийных событий |
| Регистратор параметров нагрузки |
| УПРАВЛЕНИЕ |
|---|
| Местное и телеуправление выключателем |
| Управление ВВ с лицевой панели |
| Диагностика состояния выключателя |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
|---|
| Телесигнализация и телеизмерения |
| Последовательный интерфейс RS485 с протоколом обмена MODBUS-RTU |
| Ethernet, 10/100 Мбит/с (разъем 8P8C) с протоколами обмена MODBUS-TCP и IEC 60870-5-104 |
| Четыре группы уставок защит и автоматики |
| ОМП |
| Свободно программируемые входы/выходы |
| Хранение уставок в энергонезависимой памяти |
| Несколько уровней доступа к настройке конфигурации |
| Редактирование уставок в автономном режиме |
| Часы реального времени с корректировкой через АСУ |
| Осциллографирование |
| Кнопки управления для оперативной работы с автоматикой (МУ/ДУ, АВР, АПВ, РНЛ, группы уставок) |
| Программируемые светодиоды |
|
Номинальное напряжение питания
|
~/=220; 110 В |
|
Диапазон напряжения оперативного питания постоянного тока
|
120 – 370 В |
|
Диапазон напряжения оперативного питания переменного тока
|
85 – 265 В |
|
Потребляемая мощность
|
≤ 4/6 Вт |
|
Измеряемые токи
|
la, lb, lc, 3lo |
|
Диапазон измеряемых фазных токов
|
1 – 20000 А |
|
Диапазон измеряемых токов 3Io
|
При подключении ТНП (ФТНП): 0,005 - 25 (0,05 - 100)А |
|
Количество входов для измерения напряжений
|
6 |
|
Диапазон измеряемых напряжений
|
0 – 12000 В |
|
Интерфейс компьютера
|
Ethernet 1шт, RS485 1шт, USB 1шт, Bluetooth 1шт |
|
Протокол обмена
|
Modbus RTU/TCP, IEC 60870-5-104 |
|
Номинальная частота переменного тока
|
50 Гц |
|
Рабочий диапазон частоты переменного тока
|
45-55 Гц |
|
Количество входов по току
|
4 |
|
Габаритные размеры устройства
|
224 × 89 × 195 мм |
|
Масса устройства
|
2,5 кг |
|
Количество дискретных выходов
|
5 (10) |
|
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 7 A |
|
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 4 A |
|
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 0,25 A |
|
Время срабатывания выходного реле
|
< 10 мс |
|
Количество светодиодов на блоке защиты
|
40 |
Комплект поставки для реклоузера с односторонним питанием (на комбинированных датчиках тока и напряжения)
| Обозначение изделия | Наименование изделия | Количество | Примечание |
|---|---|---|---|
| ЭСТРА-ПС ЭСТРА-ПС-1 | Микроконтроллерный блок защиты присоединений | 1 шт | (М) - модификация с увеличенным количеством дискретных входов и выходов (+4 шт / +5 шт) |
| – | Комплект адаптации для установки на панель | 1 шт | По отдельному заказу |
| КДТН-01-3 | Комбинированный датчик тока и напряжения | 3 шт | |
| ЭСТРА-ФТНП-01 ЭСТРА-ФТНП-02 | Фильтр тока нулевой последовательности | 1 шт | Для реализации чувствительной защиты от ОЗЗ без использования кабельной вставки |
| ЭСТРА-ИПР | Источник питания | 1 шт | |
| ЭСТРА-РОУТЕР | Роутер | 1 шт | Для организации возможности удаленного доступа и передачи данных |
Комплект поставки для реклоузера с двусторонним питанием (на комбинированных датчиках тока и напряжения)
| Обозначение изделия | Наименование изделия | Количество | Примечание |
|---|---|---|---|
| ЭСТРА-ПС ЭСТРА-ПС-1 | Микроконтроллерный блок защиты присоединений | 1 шт | (М) - модификация с увеличенным количеством дискретных входов и выходов (+4 шт / +5 шт) |
| – | Комплект адаптации для установки на панель | 1 шт | По отдельному заказу |
| ЭСТРА-ВС-01 | Датчик напряжения | 3 шт | |
| КДТН-01-3 | Комбинированный датчик тока и напряжения | 3 шт | |
| ЭСТРА-ФТНП-01 ЭСТРА-ФТНП-02 | Фильтр тока нулевой последовательности | 1 шт | Для реализации чувствительной защиты от ОЗЗ без использования кабельной вставки |
| ЭСТРА-ИПР | Источник питания | 1 шт | |
| ЭСТРА-РОУТЕР | Роутер | 1 шт | Для организации возможности удаленного доступа и передачи данных |
Комплект поставки для реклоузера с односторонним питанием (на датчиках тока и напряжения)
| Обозначение изделия | Наименование изделия | Количество | Примечание |
|---|---|---|---|
| ЭСТРА-ПС ЭСТРА-ПС-1 | Микроконтроллерный блок защиты присоединений | 1 шт | (М) - модификация с увеличенным количеством дискретных входов и выходов (+4 шт / +5 шт) |
| – | Комплект адаптации для установки на панель | 1 шт | По отдельному заказу |
| ЭСТРА-ВС-01 | Датчик напряжения | 3 шт | |
| ЭСТРА-ДТ-01-3 ЭСТРА-ДТ-02-4 | Датчик тока | 3 шт | |
| ЭСТРА-ФТНП-01 ЭСТРА-ФТНП-02 | Фильтр тока нулевой последовательности | 1 шт | Для реализации чувствительной защиты от ОЗЗ без использования кабельной вставки |
| ЭСТРА-ИПР | Источник питания | 1 шт | |
| ЭСТРА-РОУТЕР | Роутер | 1 шт | Для организации возможности удаленного доступа и передачи данных |
Комплект поставки для реклоузера с двусторонним питанием (на датчиках тока и напряжения)
| Обозначение изделия | Наименование изделия | Количество | Примечание |
|---|---|---|---|
| ЭСТРА-ПС ЭСТРА-ПС-1 | Микроконтроллерный блок защиты присоединений | 1 шт | (М) - модификация с увеличенным количеством дискретных входов и выходов (+4 шт / +5 шт) |
| – | Комплект адаптации для установки на панель | 1 шт | По отдельному заказу |
| ЭСТРА-ВС-01 | Датчик напряжения | 6 шт | |
| ЭСТРА-ДТ-01-3 ЭСТРА-ДТ-02-4 | Датчик тока | 3 шт | |
| ЭСТРА-ФТНП-01 ЭСТРА-ФТНП-02 | Фильтр тока нулевой последовательности | 1 шт | Для реализации чувствительной защиты от ОЗЗ без использования кабельной вставки |
| ЭСТРА-ИПР | Источник питания | 1 шт | |
| ЭСТРА-РОУТЕР | Роутер | 1 шт | Для организации возможности удаленного доступа и передачи данных |
