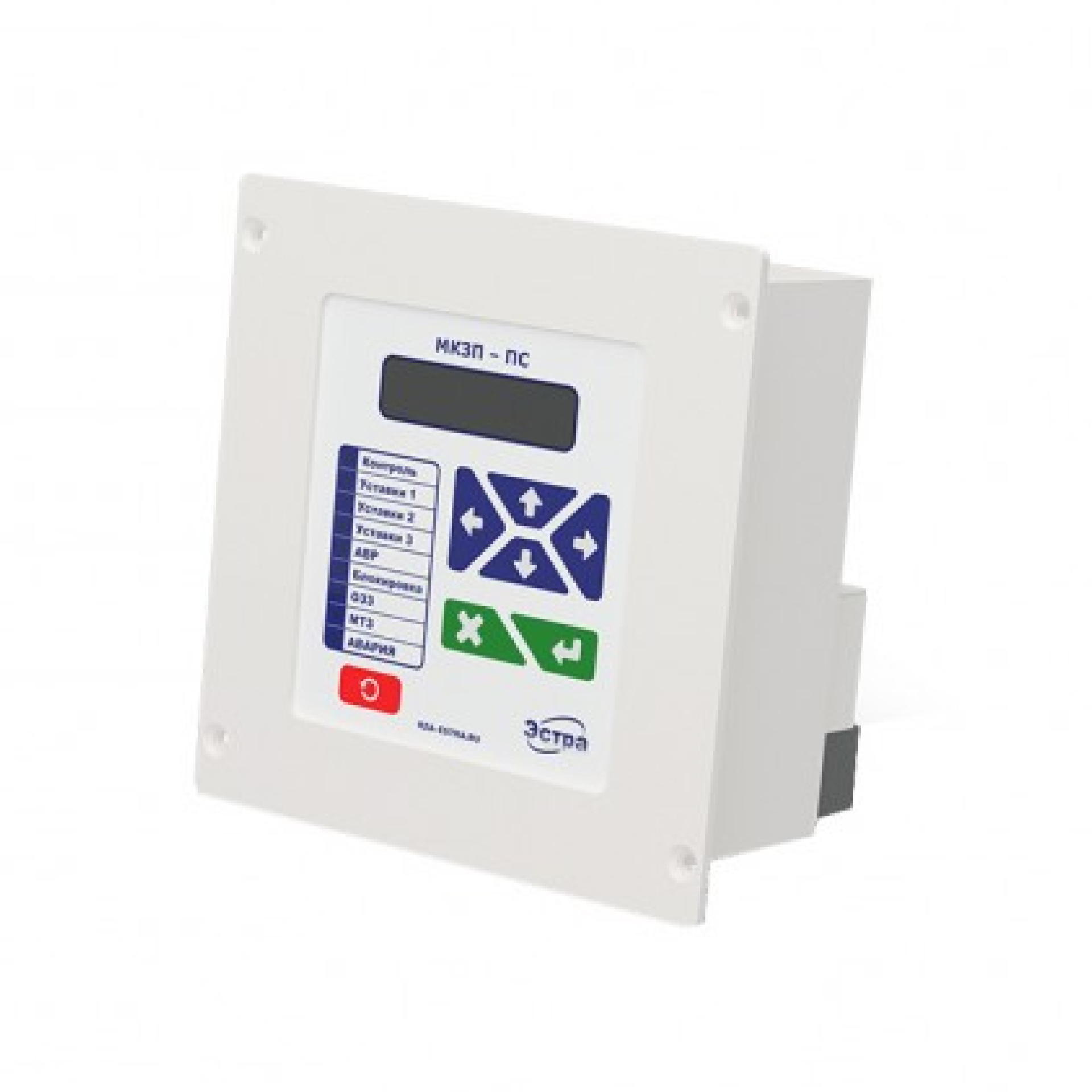

МКЗП-ПС с комбинированным датчиком КДТН-01
Комплект устройств для производителей реклоузеров МКЗП-ПС - готовое решение с необходимым функционалом и техническим сопровождением, повышающее конкурентоспособность вашего решения в конкурсных закупках по поставке реклоузеров и пунктов секционирования.
#PROP_TITLE#
—
#PROP_VALUE#
Комплект устройств для производителей реклоузеров МКЗП-ПС - готовое решение с необходимым функционалом и техническим сопровождением, повышающее конкурентоспособность вашего решения в конкурсных закупках по поставке реклоузеров и пунктов секционирования.
Функциональные особенности комплекта МКЗП-ПС:
- готовое решение: устройство защиты, комбинированный датчик тока и напряжения (устанавливается на колбы вакуумного выключателя КЭПС), источник питания для реклоузера, фильтр тока нулевой последовательности для защиты от ОЗЗ
- четырехкратное АПВ
- комплект для одностороннего и двустороннего питания 3 группы уставок
- алгоритм АВР для пунктов секционирования
- решение для организации защиты от ОЗЗ без кабельной вставки уменьшение габаритов реклоузера
- возможность направления токовых защит в зависимости от направления мощности
- комплексная тех. поддержка и гарантия 10 лет
- универсальный датчик тока на весь диапазон номинальных токов (10-630 А)
- уменьшенный габарит реклоузера
- возможность обеспечить требуемое время работы от АКБ при пропадании оперативного питания (час)
- АВР оперативного питания (ТН и АКБ)
Комплект для реклоузера с односторонним питанием:
- устройство защиты МКЗП-ПС - 1 шт
- комбинированный датчик тока и напряжения КДТН-01 - 3 шт
- источник питания для реклоузера ЭСТРА-ИПР - 1 шт
- комплект ЭСТРА-ФТНП для защиты от ОЗЗ (без использования кабельной вставки) - 1 шт
Комплект для реклоузера с двусторонним питанием:
- устройство защиты МКЗП-ПС - 1 шт
- комбинированный датчик тока и напряжения КДТН-01 - 3 шт
- датчик напряжения ЭСТРА-ВС-01 - 3 шт
- источник питания для реклоузера ЭСТРА-ИПР - 1 шт
- комплект ЭСТРА-ФТНП для защиты от ОЗЗ (без использования кабельной вставки) - 1 шт
Если возникнут вопросы, звоните 8 (383) 383-28-68 или пишите на почту service@rza-estra.ru. Будем рады помочь. Действует круглосуточная линия технической поддержки 8-800-333-20-83 (звонок бесплатный) для удобства решения вопроса независимо от часового пояса и графика рабочих смен.
| ЗАЩИТЫ | |
|---|---|
| Четыре ступени МТЗ (МТЗ-1 / МТЗ-2 / МТЗ-3 / МТЗ-4) для каждого направления мощности | |
| Учет холодного пуска нагрузки для МТЗ | |
| Отстройка от пусковых токов трансформаторов для МТЗ | |
| Пуск по напряжению для МТЗ | |
| УМТЗ | |
| Токозависимые характеристики срабатывания для МТЗ | |
| Отдельная ступень МТЗ для каждого направления мощности в режиме "Работа на линии" | |
| Две ступени ЗЗ (ЗЗ-1 / ЗЗ-2) для каждого направления мощности | |
| Пуск по напряжению для защит от ОЗЗ | |
| Отдельная ступень ЗЗ для каждого направления мощности в режиме "Работа на линии" | |
| Защита от несимметрии фазных токов | |
| Контроль исправности цепей напряжения | |
| Две ступени защиты минимального напряжения (ЗМН-1 / ЗМН-2) по фазным или линейным напряжениям | |
| Две ступени защиты от повышения напряжения (ЗПН-1 / ЗПН-2) | |
| Защита от несимметрии напряжений | |
| АВТОМАТИКА | |
|---|---|
| Четырехкратное АПВ с возможностью контроля напряжения по каждой стороне | |
| Возможность ввода/вывода отдельных защит в каждом цикле АПВ | |
| Алгоритм "согласования зон срабатывания" в циклах АПВ | |
| Алгоритм "локализации места КЗ" в циклах АПВ (сборка-разборка сети) | |
| АЧР / ЧАПВ | |
| Сетевой АВР с возможностью пуска по снижению напряжения по каждой стороне реклоузера | |
| АВР в режиме пункта местного резервирования (ПМР) для схемы с двумя вводными реклоузерами (схема явного резерва) | |
| АВР в режиме пункта местного резервирования (ПМР) для схемы с двумя вводными реклоузерами и одним секционным реклоузером (схема неявного резерва) | |
| Отключение от внешних защит | |
| ИЗМЕРЕНИЯ |
|---|
| Фазные токи |
| Фазные и линейные напряжения с каждой стороны реклоузера (две группы цепей напряжения) |
| Ток нулевой и обратной последовательности |
| Напряжение нулевой и обратной последовательности |
| Уровень несимметрии токов и напряжений |
| Углы между токами и напряжениями |
| Частота |
| Активная мощность Р |
| Реактивная мощность Q |
| Полная мощность S |
| Коэффициент мощности cos φ |
| СЧЕТЧИКИ |
|---|
| Счетчик коммутаций выключателя |
| Счетчик работы присоединения и устройства |
| Счетчик электроэнергии (технический учет) для каждого направления мощности |
| РЕГИСТРАТОРЫ |
|---|
| Регистратор изменений уставок |
| Регистратор событий |
| Регистратор аварийных событий |
| УПРАВЛЕНИЕ |
|---|
| Местное и телеуправление выключателем |
| Диагностика состояния выключателя |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
|---|
| Телесигнализация и телеизмерения |
| Последовательный интерфейс RS485 с протоколом обмена MODBUS-RTU |
| Три группы уставок защит и автоматики |
| ОМП |
| Свободно программируемые входы/выходы |
| Хранение уставок в энергонезависимой памяти |
| Несколько уровней доступа к настройке конфигурации |
| Редактирование уставок в автономном режиме |
| Часы реального времени с корректировкой через АСУ |
Технические характеристики
|
Номинальное напряжение питания
|
~/=220; 110 В |
|
Диапазон напряжения оперативного питания постоянного тока
|
120 – 370 В |
|
Диапазон напряжения оперативного питания переменного тока
|
85 – 265 В |
|
Потребляемая мощность
|
≤ 3/5 Вт |
|
Измеряемые токи
|
la, lb, lc, 3lo |
|
Диапазон измеряемых токов 3Io
|
При подключении ТНП (ФТНП): 0,005 - 25 (0,05 - 100)А |
|
Интерфейс компьютера
|
RS485 1шт |
|
Протокол обмена
|
MODBUS RTU |
|
Скорость обмена данными
|
4800, 9600, 19200, 38400, 57600 бод |
|
Номинальная частота переменного тока
|
50 Гц |
|
Рабочий диапазон частоты переменного тока
|
45 – 55 Гц |
|
Количество входов по току
|
4 |
|
Габаритные размеры устройства
|
160 x 75 x 160 мм |
|
Масса устройства
|
< 1 кг |
|
Количество дискретных выходов
|
3 (7) |
|
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 7 A |
|
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 4 A |
|
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 0,25 A |
|
Время срабатывания выходного реле
|
< 15 мс |
|
Количество светодиодов на блоке защиты
|
9 |
Компект поставки для реклоузера с односторонним питанием
| Обозначение изделия | Наименование изделия | Количество | Примечание |
|---|---|---|---|
| МКЗП-ПС МКЗП-ПС(М) | Микроконтроллерный блок защиты присоединений | 1 шт | (М) - модификация с увеличенным количеством дискретных входов и выходов (+4 шт / +4 шт) |
| – | Комплект адаптации для установки на панель | 1 шт | По отдельному заказу |
| ЭСТРА-ДТ-01-3 ЭСТРА-ДТ-02-4 | Датчик тока | 3 шт | |
| ЭСТРА-ФТНП-01 ЭСТРА-ФТНП-02 | Фильтр тока нулевой последовательности | 1 шт | Для реализации чувствительной защиты от ОЗЗ без использования кабельной вставки |
| ЭСТРА-ИПР | Источник питания | 1 шт |
Компект поставки для реклоузера с двусторонним питанием
| Обозначение изделия | Наименование изделия | Количество | Примечание |
|---|---|---|---|
| МКЗП-ПС МКЗП-ПС(М) | Микроконтроллерный блок защиты присоединений | 1 шт | (М) - модификация с увеличенным количеством дискретных входов и выходов (+4 шт / +4 шт) |
| – | Комплект адаптации для установки на панель | 1 шт | По отдельному заказу |
| ЭСТРА-ВС-01 | Датчик напряжения | 3 шт | |
| ЭСТРА-ДТ-01-3 ЭСТРА-ДТ-02-4 | Датчик тока | 3 шт | |
| ЭСТРА-ФТНП-01 ЭСТРА-ФТНП-02 | Фильтр тока нулевой последовательности | 1 шт | Для реализации чувствительной защиты от ОЗЗ без использования кабельной вставки |
| ЭСТРА-ИПР | Источник питания | 1 шт |
