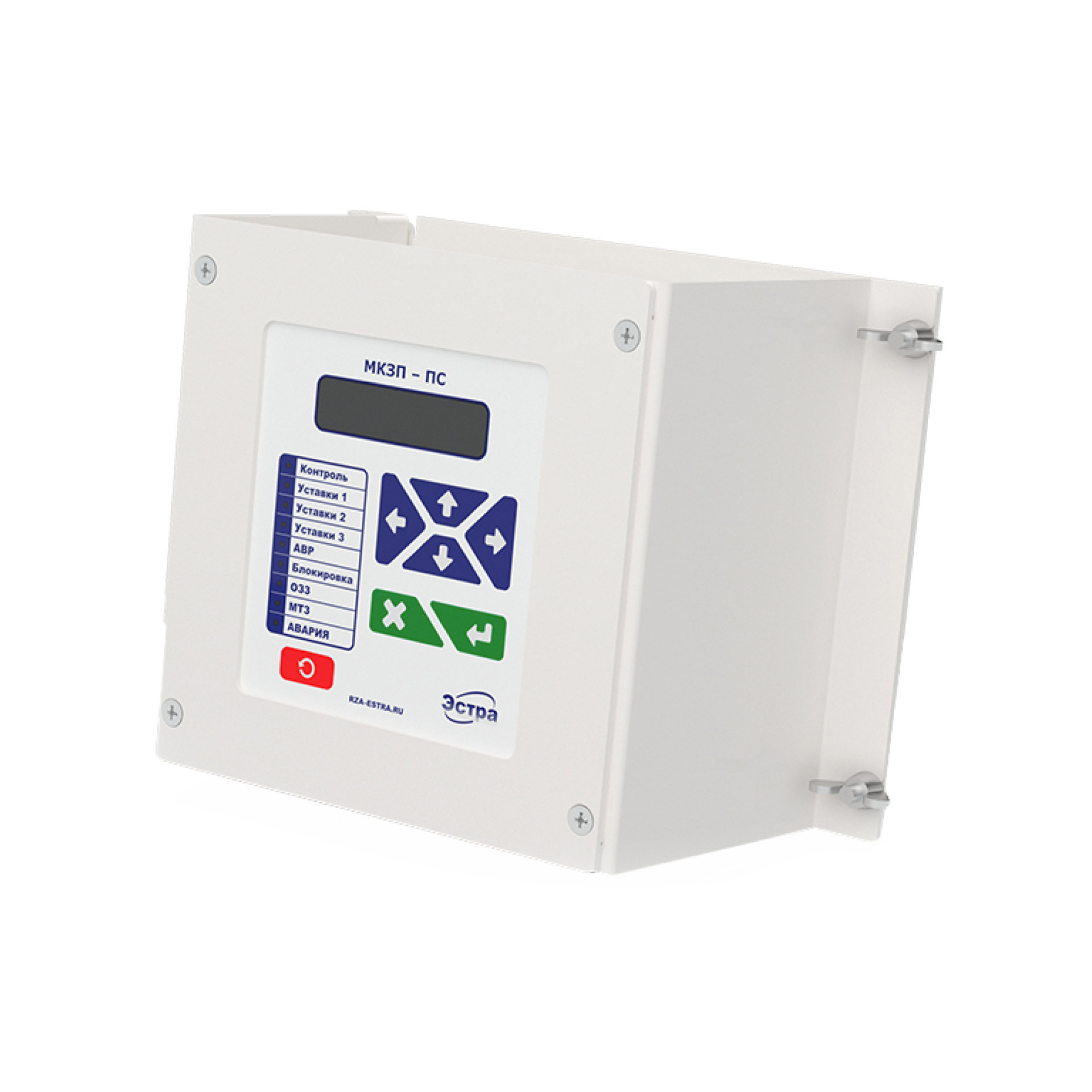

МКЗП-ПС (ТТ)

Устройство защиты для реклоузера МКЗП-ПС (ТТ) - решение с необходимым функционалом и техническим сопровождением, повышающее конкурентоспособность вашего предложения в конкурсных закупках по поставке реклоузеров и пунктов секционирования.

Подробности

Мы гарантируем не только высокое качество продукта, но и надежную техническую поддержку.

МКЗП-ПС (ТТ) применяется без датчиков тока и напряжения, используя в качестве средств измерения трансформаторы тока и напряжения. Данное решение подходит, когда необходимо обеспечить специализированный функционал релейной защиты и автоматики реклоузера, но с использованием ТТ и ТН.

Функциональные особенности комплекта МКЗП-ПС:

четырехкратное АПВ
3 группы уставок
алгоритм АВР для пунктов секционирования
возможность направления токовых защит в зависимости от направления мощности
Комплексная тех. поддержка и гарантия 10 лет
Четыре ступени ненаправленной/направленной (в положительном направлении) МТЗ с возможностью выбора характеристики срабатывания
Четыре ступени ненаправленной/направленной (в отрицательном направлении) МТЗ с возможностью выбора характеристики срабатывания
Две ступени ненаправленной/направленной (в положительном направлении) ЗЗ
Две ступени ненаправленной/направленной (в отрицательном направлении) ЗЗ
Две ступени защиты минимального напряжения
Защита от обрыва фаз
Две ступени защиты от повышения напряжения
Двунаправленное АВР с выбором направления
Четырехкратное АПВ
АЧР
Отключение от внешних защит

Если возникнут вопросы, звоните 8 (383) 383-28-68 или пишите на почту service@rza-estra.ru. Будем рады помочь. Действует круглосуточная линия технической поддержки 8-800-333-20-83 (звонок бесплатный) для удобства решения вопроса независимо от часового пояса и графика рабочих смен.

ЗАЩИТЫ
Четыре ступени МТЗ (МТЗ-1 / МТЗ-2 / МТЗ-3 / МТЗ-4) для каждого направления мощности
Учет холодного пуска нагрузки для МТЗ
Отстройка от пусковых токов трансформаторов для МТЗ
Пуск по напряжению для МТЗ
УМТЗ
Токозависимые характеристики срабатывания для МТЗ
Отдельная ступень МТЗ для каждого направления мощности в режиме "Работа на линии"
Две ступени ЗЗ (ЗЗ-1 / ЗЗ-2) для каждого направления мощности
Пуск по напряжению для защит от ОЗЗ
Отдельная ступень ЗЗ для каждого направления мощности в режиме "Работа на линии"
Защита от несимметрии фазных токов
Контроль исправности цепей напряжения
Две ступени защиты минимального напряжения (ЗМН-1 / ЗМН-2) по фазным или линейным напряжениям
Две ступени защиты от повышения напряжения (ЗПН-1 / ЗПН-2)
Защита от несимметрии напряжений

АВТОМАТИКА
Четырехкратное АПВ с возможностью контроля напряжения по каждой стороне
Возможность ввода/вывода отдельных защит в каждом цикле АПВ
Алгоритм "согласования зон срабатывания" в циклах АПВ
Алгоритм "локализации места КЗ" в циклах АПВ (сборка-разборка сети)
АЧР / ЧАПВ
Сетевой АВР с возможностью пуска по снижению напряжения по каждой стороне реклоузера
АВР в режиме пункта местного резервирования (ПМР) для схемы с двумя вводными реклоузерами (схема явного резерва)
АВР в режиме пункта местного резервирования (ПМР) для схемы с двумя вводными реклоузерами и одним секционным реклоузером (схема неявного резерва)
Отключение от внешних защит

ИЗМЕРЕНИЯ
Фазные токи
Фазные и линейные напряжения с каждой стороны реклоузера (две группы цепей напряжения)
Ток нулевой и обратной последовательности
Напряжение нулевой и обратной последовательности
Уровень несимметрии токов и напряжений
Углы между токами и напряжениями
Частота
Активная мощность Р
Реактивная мощность Q
Полная мощность S
Коэффициент мощности cos φ

СЧЕТЧИКИ
Счетчик коммутаций выключателя
Счетчик работы присоединения и устройства
Счетчик электроэнергии (технический учет) для каждого направления мощности

РЕГИСТРАТОРЫ
Регистратор изменений уставок
Регистратор событий
Регистратор аварийных событий

УПРАВЛЕНИЕ
Местное и телеуправление выключателем
Диагностика состояния выключателя

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Телесигнализация и телеизмерения
Последовательный интерфейс RS485 с протоколом обмена MODBUS-RTU
Три группы уставок защит и автоматики
ОМП
Свободно программируемые входы/выходы
Хранение уставок в энергонезависимой памяти
Несколько уровней доступа к настройке конфигурации
Редактирование уставок в автономном режиме
Часы реального времени с корректировкой через АСУ

Технические характеристики

Номинальное напряжение питания	~/=220; 110 В
Диапазон напряжения оперативного питания постоянного тока	120 – 370 В
Диапазон напряжения оперативного питания переменного тока	85 – 265 В
Потребляемая мощность	≤ 3/5 Вт
Измеряемые токи	la, lb, lc, 3lo
Интерфейс компьютера	RS485 1шт
Протокол обмена	MODBUS RTU
Скорость обмена данными	4800, 9600, 19200, 38400, 57600 бод
Номинальная частота переменного тока	50 Гц
Рабочий диапазон частоты переменного тока	45 – 55 Гц
Количество входов по току	4
Порог срабатывания	≤ 100 В - ≥ 140 В
Габаритные размеры устройства	160 x 75 x 160 мм
Масса устройства	< 1 кг
Количество дискретных выходов	3 (7)
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с	< 7 А
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с	< 4 A
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с	< 0,25 A
Время срабатывания выходного реле	< 15 мс
Количество светодиодов на блоке защиты	9

Обозначение изделия	Наименование изделия	Количество	Примечание
МКЗП-ПС/ТТ МКЗП-ПС/ТТ(М)	Микроконтроллерный блок защиты присоединений	1 шт	(М) - модификация с увеличенным количеством дискретных входов и выходов (+4 шт / +4 шт)
–	Ответные части разъемов	1 комплект
–	Диск с ПО и руководством по эксплуатации	1 шт	По запросу
–	Паспорт	1 шт
–	Комплект адаптации для установки на панель	1 шт	По отдельному заказу
