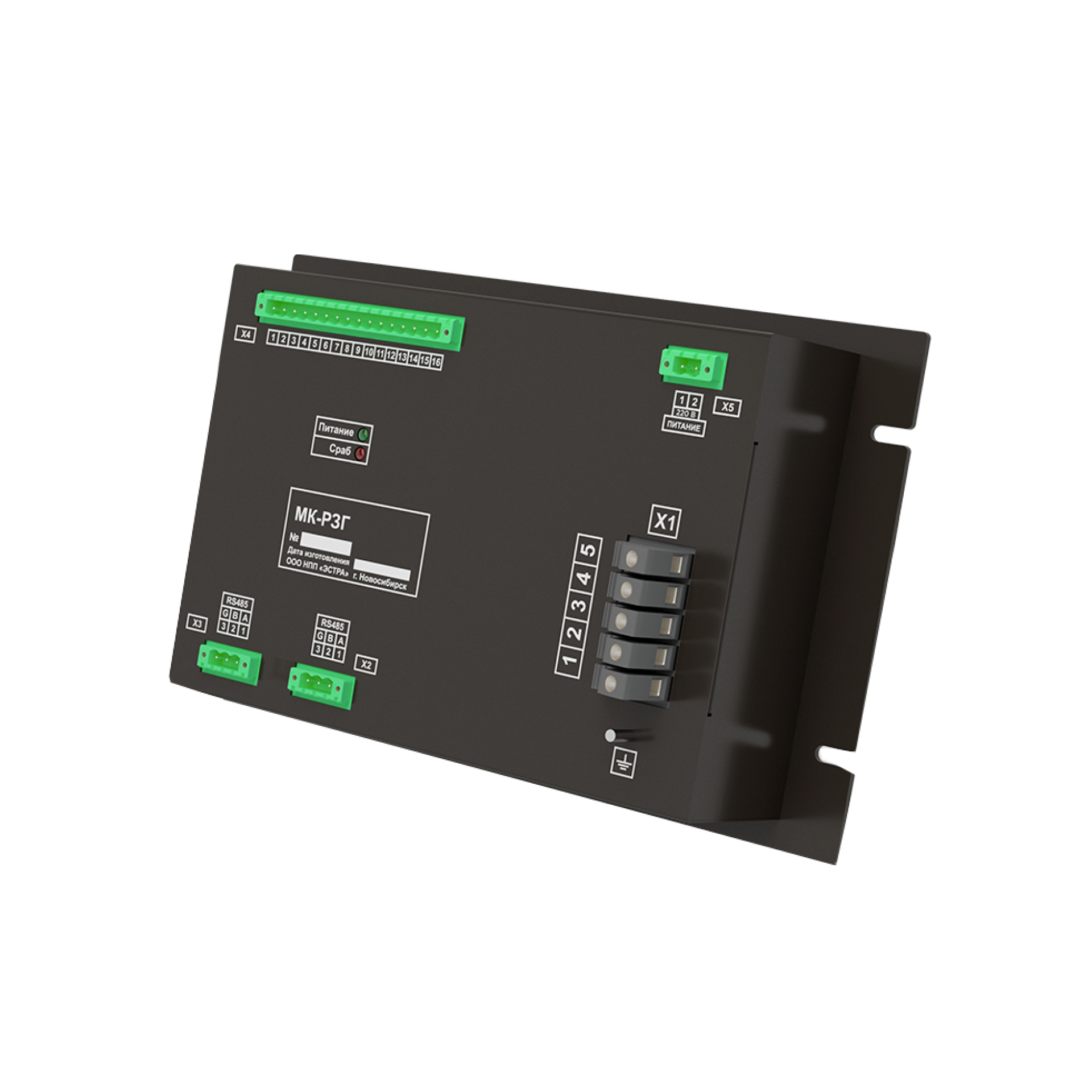

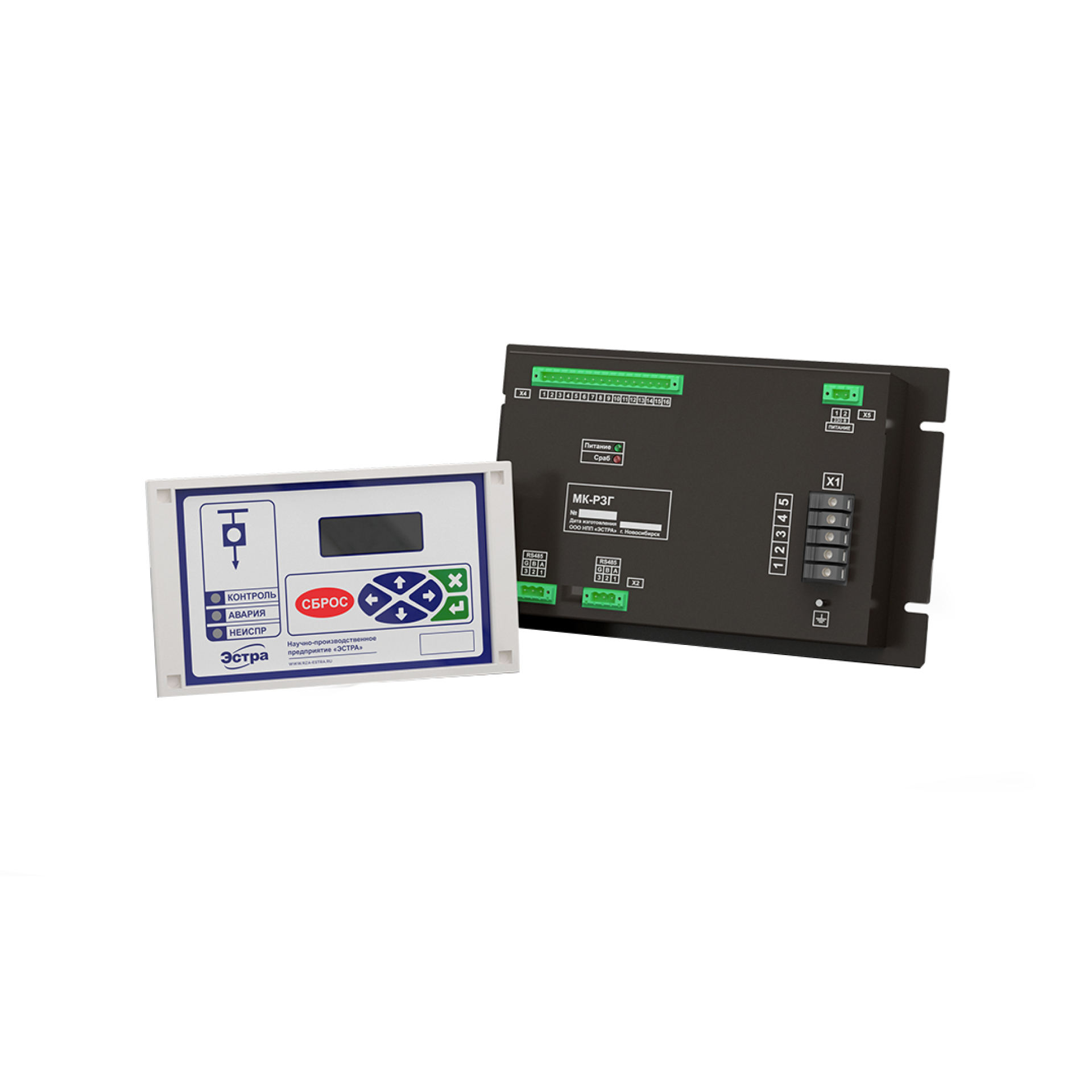

МК-РЗГ
Устройство микроконтроллерной защиты генератора (МК-РЗГ) предназначено для защиты от замыканий на землю в обмотке статора блочного генератора взамен устанавливаемых ранее реле типа РЗГ-100, выполненных на электронной базе малой степени интеграции.
Вопрос-ответ
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Устройство микроконтроллерной защиты генератора (МК-РЗГ) предназначено для защиты от замыканий на землю в обмотке статора блочного генератора взамен устанавливаемых ранее реле типа РЗГ-100, выполненных на электронной базе малой степени интеграции.
Для обеспечения защиты 100% обмотки статора, включая нейтраль, используется принцип действия, основанный на наложении на цепь обмотки статора напряжения постоянного тока. Кроме функции защиты на МК-РЗГ возлагаются функции контроля уровня изоляции обмотки статора и всех электрически связанных с ней цепей, а также протоколирование изменений сопротивления изоляции, контроля цепей наложенного тока и исправности самой защиты.
Встроенное программное обеспечение SW_ MK_RZR_RZG интегрировано и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного ПО включена в стоимость. Эксплуатация встроенного ПО без устройства невозможна.
| ЗАЩИТЫ |
|---|
| Защита 100% обмотки статора, включая нейтраль генератора |
| ДИАГНОСТИКИ |
|---|
| Диагностика состояния изоляции в нормальном режиме |
| Контроль изменения сопротивления изоляции путем формирования протокола |
| Сигнализация о снижении сопротивления изоляции ниже нормального уровня |
| Контроль цепи источника наложенного напряжения |
| ИЗМЕРЕНИЯ |
|---|
| Сопротивление изоляции статора |
| Наложенное напряжение Uнал |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
|---|
| Последовательный интерфейс RS232, RS485, протокол обмена MODBUS RTU |
| Хранение уставок в энергонезависимой памяти |
| Самодиагностика на наличие неисправностей |
|
Габаритные размеры устройства
|
178х100х190 мм |
|
Масса устройства
|
<2 кг |
|
Количество дискретных выходов
|
1 |
|
Номинальное напряжение питания
|
~/=220 В |
|
Диапазон напряжения оперативного питания постоянного тока
|
190 - 245 В |
|
Потребляемая мощность
|
< 5/6 Вт |
|
Протокол обмена
|
MODBUS RTU |
|
Скорость обмена данными
|
4800 - 38400 бод |
| Обозначение изделия | Наименование изделия | Количество |
|---|---|---|
| МК-РЗГ | Микроконтроллерный блок защиты статора генератора | 1 шт |
| – | Ответные части разъемов | 1 комплект |
| – | Диск с ПО и руководством по эксплуатации | 1 на партию |
| – | Паспорт | 1 шт |
