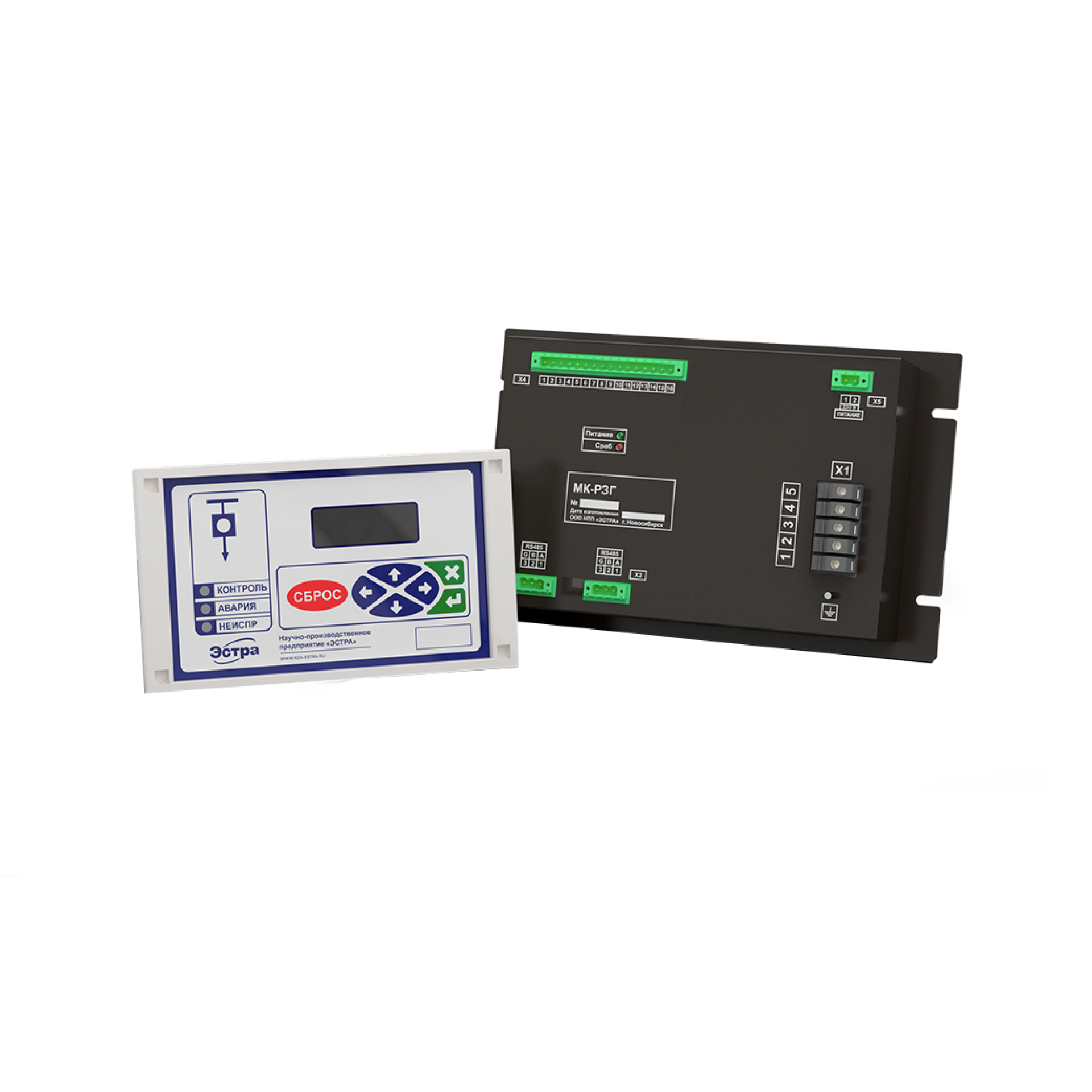

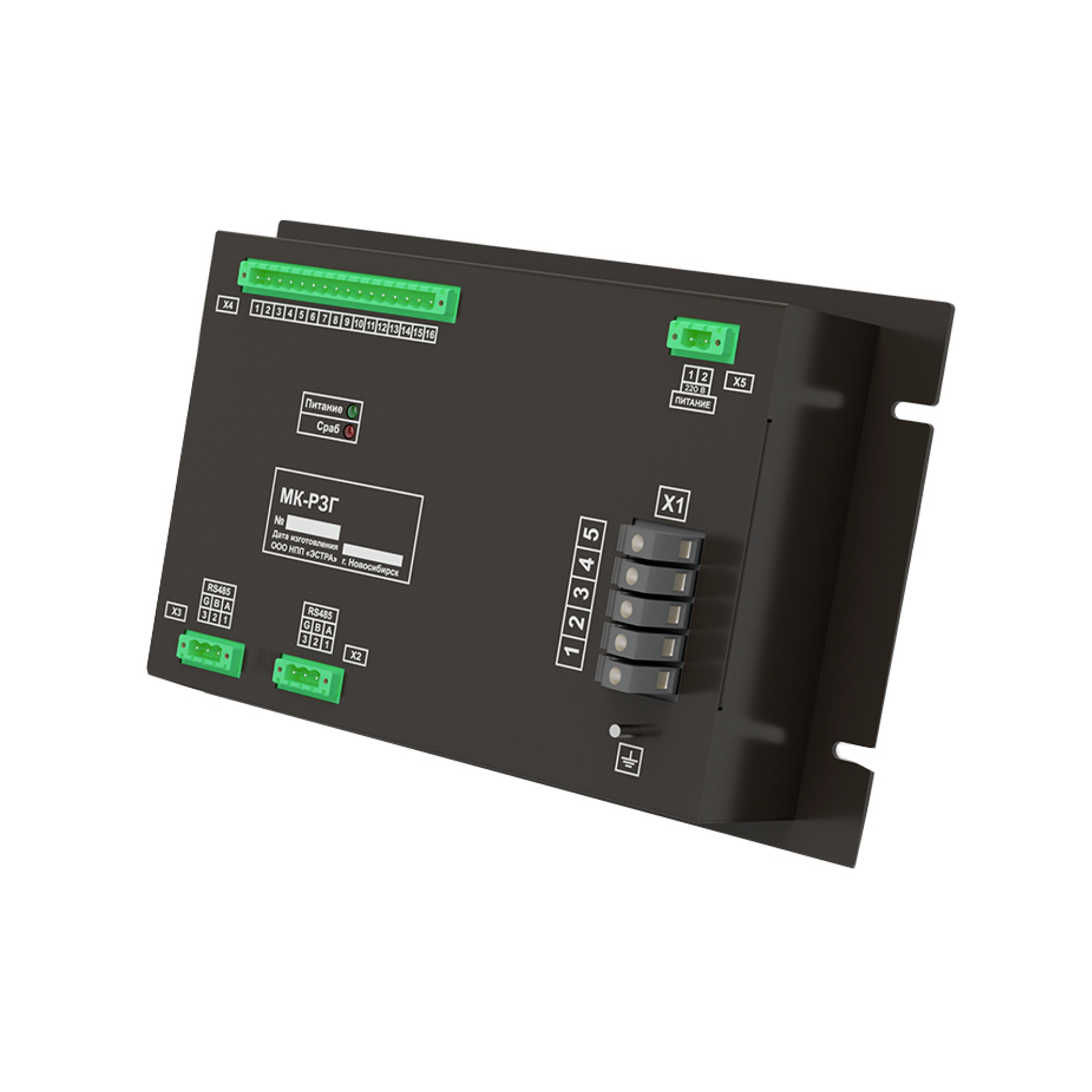

МК-РЗР
Микроконтроллерная защита ротора генератора (МК-РЗР) предназначена для защиты от замыканий на корпус в обмотке ротора. Для обеспечения защиты используется принцип действия, основанный на наложении на цепь обмотки ротора напряжения постоянного тока.
Вопрос-ответ
Выберите вопрос для просмотра ответа
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Микроконтроллерная защита ротора генератора (МК-РЗР) предназначена для защиты от замыканий на корпус в обмотке ротора. Для обеспечения защиты используется принцип действия, основанный на наложении на цепь обмотки ротора напряжения постоянного тока.
Кроме функции защиты на МК-РЗР возлагается функции контроля уровня изоляции обмотки ротора и всех электрически связанных с ней цепей в режиме технологических пауз, а также протоколирование изменений сопротивления изоляции.
Встроенное программное обеспечение SW_ MK_RZR_RZG интегрировано и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного ПО включена в стоимость. Эксплуатация встроенного ПО без устройства невозможна.
| ЗАЩИТЫ |
|---|
| Защита от снижения сопротивления изоляции обмотки ротора |
| Защита от замыканий на корпус во второй точке обмотки ротора |
| ДИАГНОСТИКИ |
|---|
| Мониторинг уровня изоляции ротора в рабочем режиме, а также перед его включением в работу |
| Определение электрической удаленности точки замыкания вдоль обмотки ротора |
| Сигнализация о снижении сопротивления изоляции ниже нормального уровня |
| ИЗМЕРЕНИЯ |
|---|
| Сопротивление изоляции ротора |
| Напряжение возбуждения Uf |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
|---|
| Последовательный интерфейс RS232, RS485, протокол обмена MODBUS RTU |
| Хранение уставок в энергонезависимой памяти |
| Самодиагностика на наличие неисправностей |
|
Габаритные размеры устройства
|
178х100х190 мм |
|
Масса устройства
|
<2 кг |
|
Номинальное напряжение питания
|
~/=220 В |
|
Диапазон напряжения оперативного питания переменного тока
|
190 - 245 В |
|
Потребляемая мощность
|
<5/7 Вт |
|
Количество входов для измерения токов
|
1 |
|
Протокол обмена
|
MODBUS RTU |
|
Скорость обмена данными
|
4800 - 38400 бод |
| Обозначение изделия | Наименование изделия | Количество |
|---|---|---|
| МК-РЗР | Микроконтроллерный блок защиты двигателей | 1 шт |
| – | Ответные части разъемов | 1 комплект |
| – | Диск с ПО и руководством по эксплуатации | 1 на партию |
| – | Паспорт | 1 шт |
