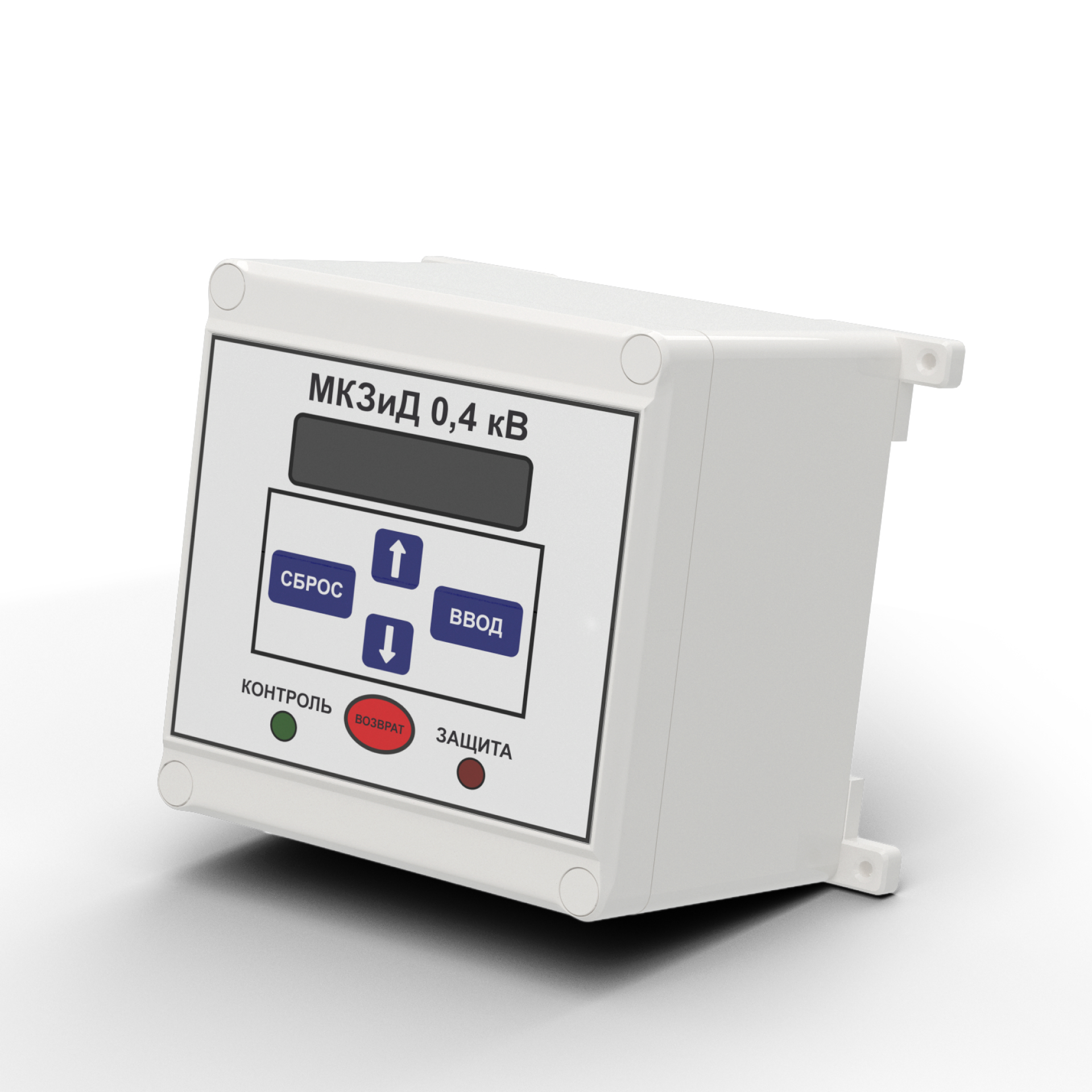

МКЗиД-0,4
Микроконтроллерное устройство защиты и диагностики электродвигателей 0,4кВ обеспечивает функции защиты, автоматики и управления электродвигателей 0,4кВ.
#PROP_TITLE#
—
#PROP_VALUE#
Часто задаваемые вопросы
Вопрос-ответ
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Микроконтроллерное устройство защиты и диагностики электродвигателей 0,4кВ обеспечивает функции защиты, автоматики и управления электродвигателей 0,4кВ.
Применение МКЗиД-0,4 позволяет:
- своевременно отключать поврежденный электродвигатель от питающей сети во избежание развития аварийного режима;
- уменьшить размеры разрушения электродвигателя путем его отключения на ранней стадии повреждения;
- предупредить повреждения электродвигателя при его работе в ненормальных режимах;
- вести диагностику рабочих механизмов путем анализа электрических параметров электродвигателя.
| ЗАЩИТЫ |
|---|
| Ненаправленная МТЗ |
| МТЗ с интегрально-зависимой характеристикой срабатывания |
| Защита от несимметрии фазных токов и витковых замыканий |
| Контроль изоляции статора |
| Защита от пульсирующих токов нагрузки |
| ДИАГНОСТИКИ |
|---|
| Диагностика агрегата «электродвигатель-механизм» при очередном пуске |
| Выявление повышенной пульсирующей нагрузки электродвигателя |
| Предупреждение повторных пусков электродвигателя, при которых неизбежно срабатывание защиты от перегрузок |
| Автоматический переход в режим измерения сопротивления изоляции при отключении электродвигателя |
| ИЗМЕРЕНИЯ, СЧЕТЧИКИ, РЕГИСТРАТОРЫ |
|---|
| Фазные токи Ia, Iв, Ic |
| Напряжение Ua |
| Уровень несимметрии токов |
| Тепловой импульс перегрузки |
| Пусковой ток |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
|---|
| Последовательный интерфейс RS485, протокол обмена MODBUS RTU |
| Хранение уставок в энергонезависимой памяти |
Технические характеристики
|
Количество входов по напряжению
|
1 |
|
Габаритные размеры устройства
|
120х120х93 мм |
|
Масса устройства
|
<1 кг |
|
Количество дискретных выходов
|
2 |
|
Номинальное напряжение питания
|
~220 В |
|
Диапазон напряжения оперативного питания постоянного тока
|
190 – 240 В |
|
Потребляемая мощность
|
<5/7 Вт |
|
Количество входов для измерения токов
|
3 |
|
Диапазон измеряемых фазных токов
|
(0,2 – 16)Iном |
|
Диапазон измеряемых напряжений
|
100 – 260В |
|
Протокол обмена
|
MODBUS RTU |
|
Скорость обмена данными
|
4800 – 38400 бод |
|
Номинальная частота переменного тока
|
50 Гц |
|
Рабочий диапазон частоты переменного тока
|
45 – 55 Гц |
|
Количество входов по току
|
3 |
| Обозначение изделия | Наименование изделия | Количество |
|---|---|---|
| МКЗиД-0,4 | Микроконтроллерный блок защиты двигателей | 1 шт |
| – | Ответные части разъемов | 1 комплект |
| – | Датчик тока | 1 комплект |
| – | Диск с ПО и руководством по эксплуатации | 1 на партию |
| – | Паспорт | 1 шт |
