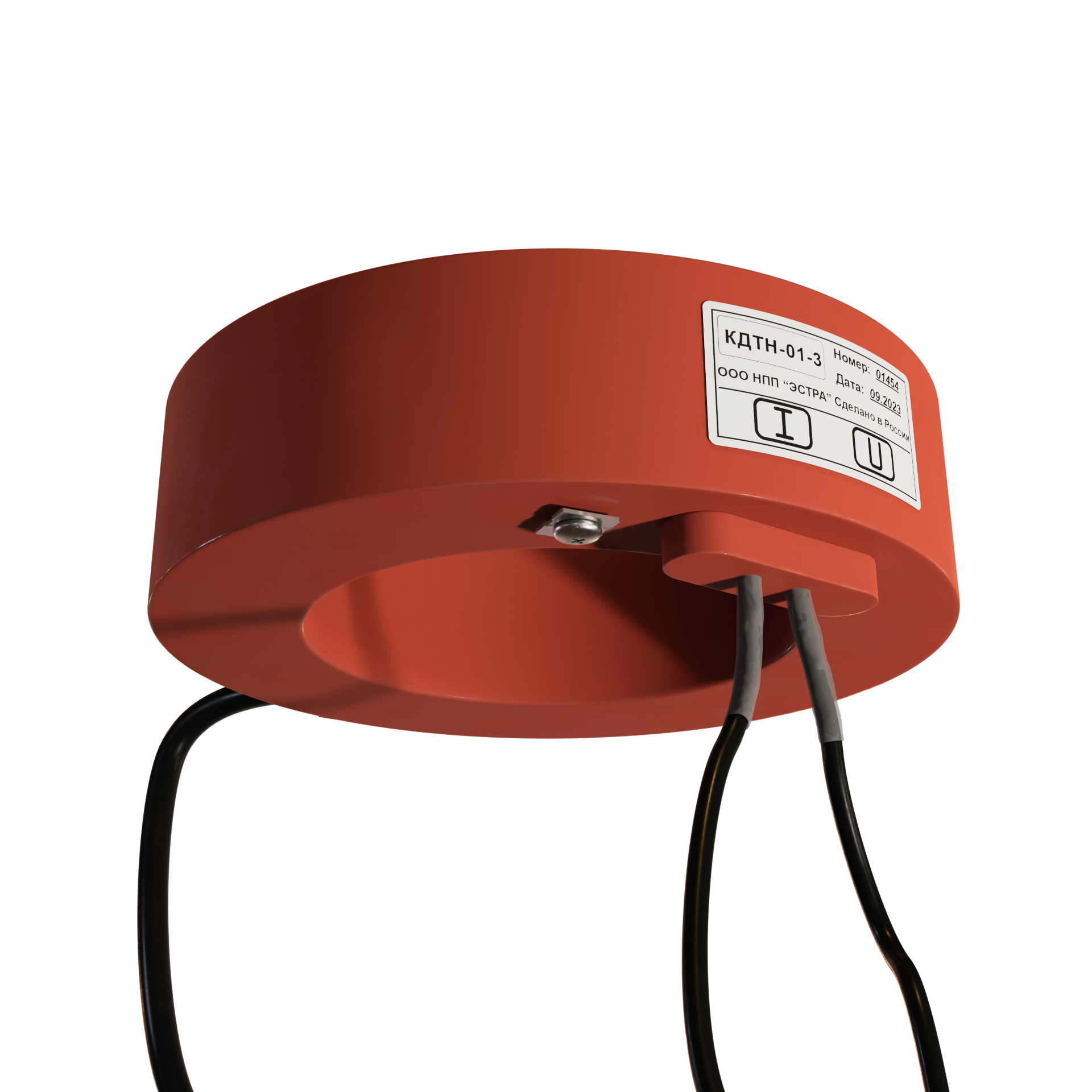

КДТН-01
Комбинированный датчик тока и напряжения предназначен для преобразования измеряемого тока и напряжения в сигналы, необходимые для работы измерительных каналов защит МКЗП-ПС и ЭСТРА-ПС.
Вопрос-ответ
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Комбинированные датчики встраиваются в секционирующие пункты (реклоузеры) воздушных линий электропередач напряжением 6 – 35 кВ в соответствии со стандартом ПАО «Российские сети» СТО 34.01-2.2-033-2017 «Линейное коммутационное оборудование 6 – 35 кВ – секционирующие пункты (реклоузеры)» для выполнения функций релейной защиты и автоматики.
Комбинированный датчик тока и напряжения КДТН-01 и КДТН-02 производства НПП "ЭСТРА" позволяет:
1. Уменьшить габариты и вес пункта секционирования (реклоузера).
2. Датчик универсален на весь динамический диапазон измерения от 10 А до 20 кА, что позволяет обеспечить независимость от нагрузки присоединения, а значит значительно сократить сроки отгрузки и уменьшить складские запасы комплектующих при производстве реклоузеров и пунктов секционирования.
3. Отсутствие насыщения датчика тока при больших кратностях входного сигнала.
4. При использовании полного комплекта датчиков производства НПП "ЭСТРА", устройства защиты ЭСТРА-ПС или МКЗП-ПС позволяет обеспечить весь требуемый функционал реклоузера / пункта секционирования и выигрывать конкурсы у лидера рынка в данном сегменте.
Комбинированный датчик состоит из датчика тока и датчика напряжения. Принцип действия датчика тока без ферромагнитного сердечника основан на формировании напряжения пропорционального производной от силы переменного тока, протекающего по первичной обмотке. Принцип действия датчика напряжения основан на делении высокого первичного напряжения 6/10 кВ с помощью резистивного делителя.
|
Масса устройства
|
не более 1,5 кг |
|
Номинальная частота переменного тока
|
50 Гц |
|
Номинальное напряжение
|
6/√3; 10/√3 кВ |
|
Номинальный ток
|
50 А |
|
Коэффициент масштабного преобразования по току
|
3,2 мВ/А |
|
Коэффициент масштабного преобразования по напряжению
|
0,216 В/кВ |
|
Диапазон преобразования напряжения
|
от 500 до 12000 В |
|
Диапазон преобразования силы переменного тока
|
от 10 до 12500 А |
|
Погрешность коэффициента преобразования по напряжению
|
±2 % |
|
Погрешность коэффициента преобразования по току
|
±2 % |
|
Внешний диаметр
|
172 мм |
|
Внутренний диаметр
|
106 мм |
|
Вид климатического исполнения
|
УХЛ2 |
| Наименование |
Количество |
|---|---|
|
Комбинированный датчик тока и напряжения КДТН-01-3 |
1 шт.
|
|
Паспорт |
1 шт. |
