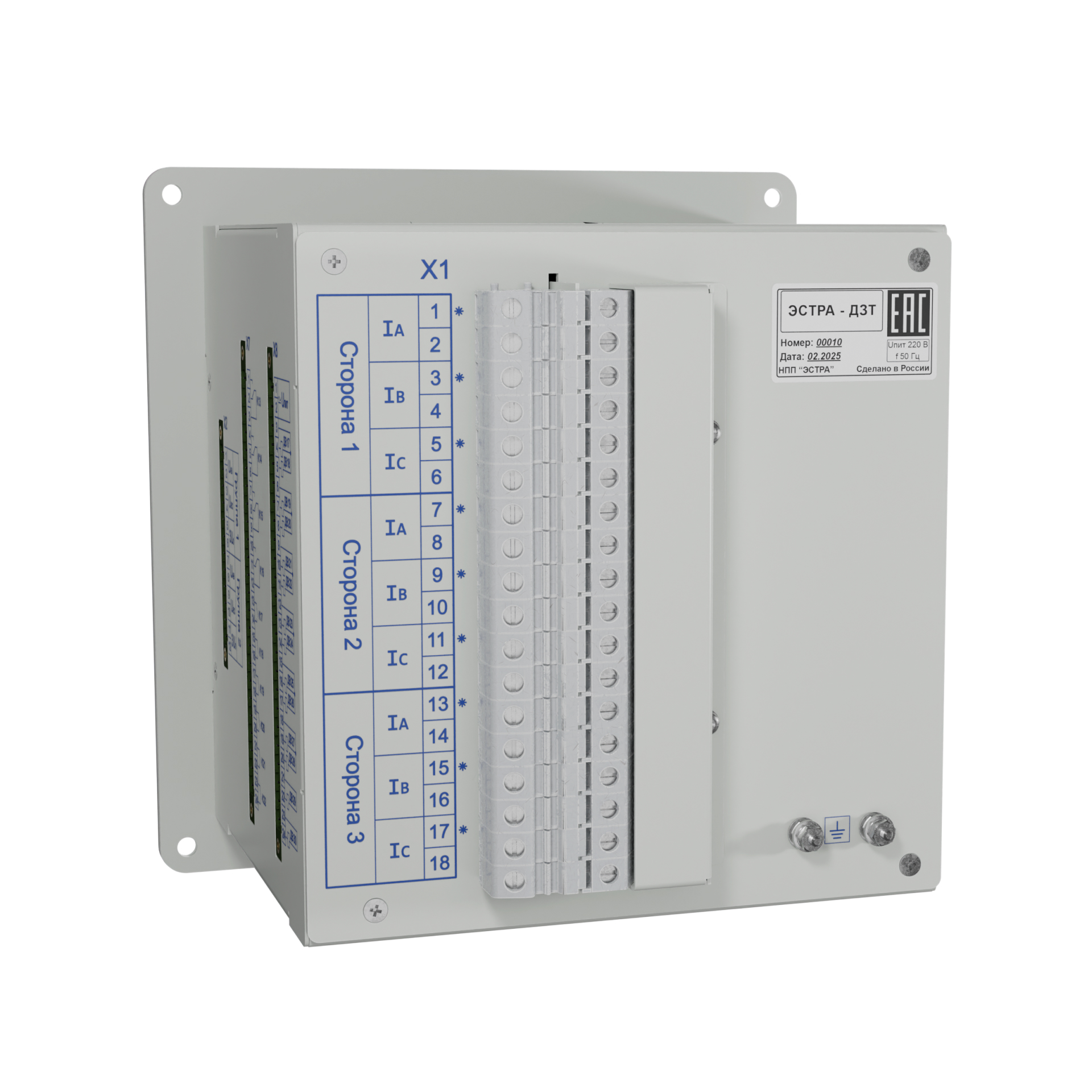

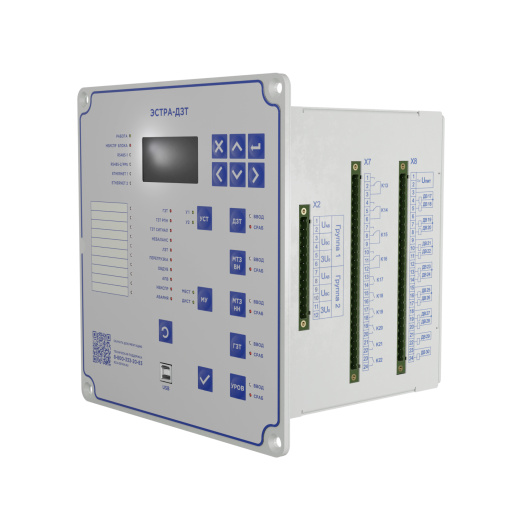

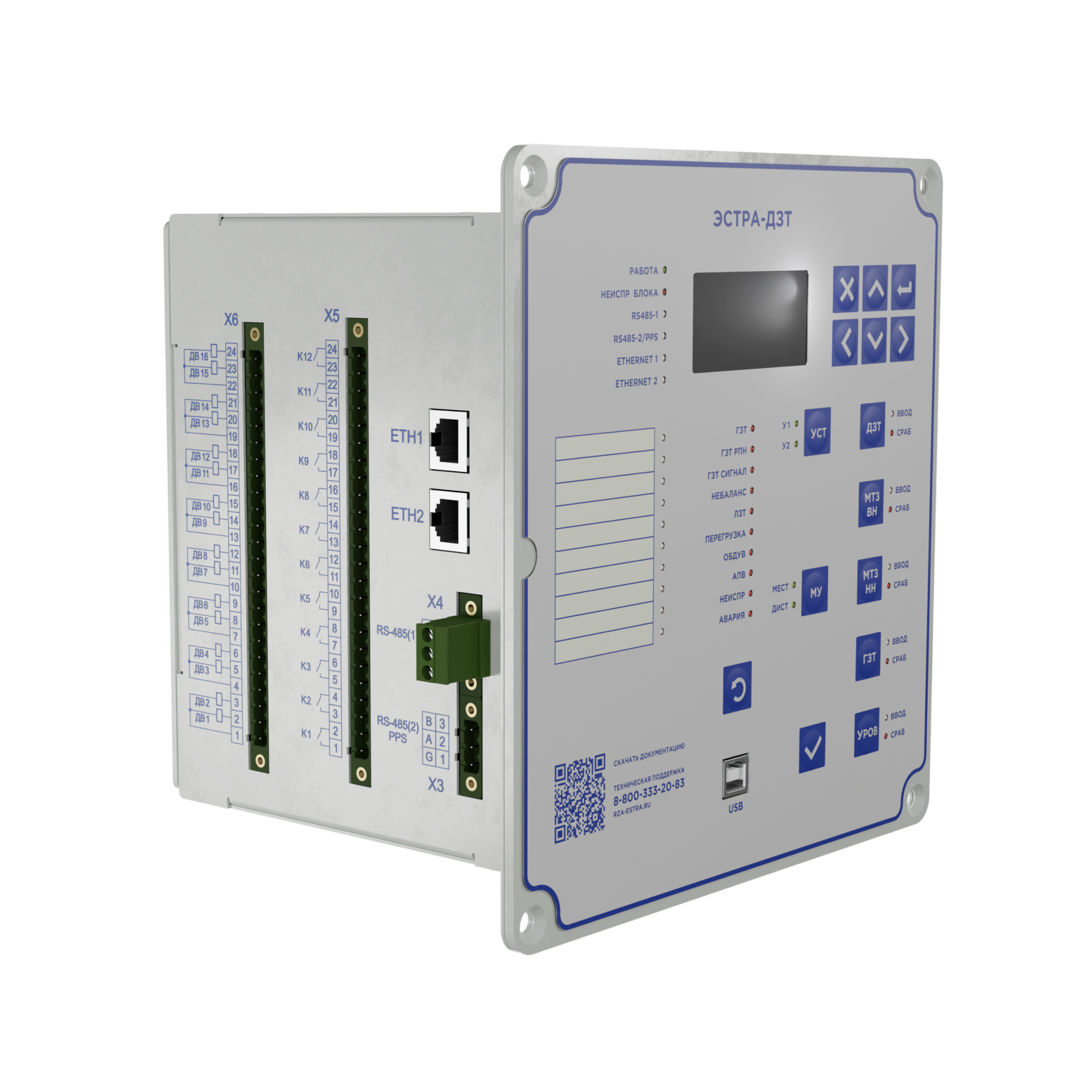

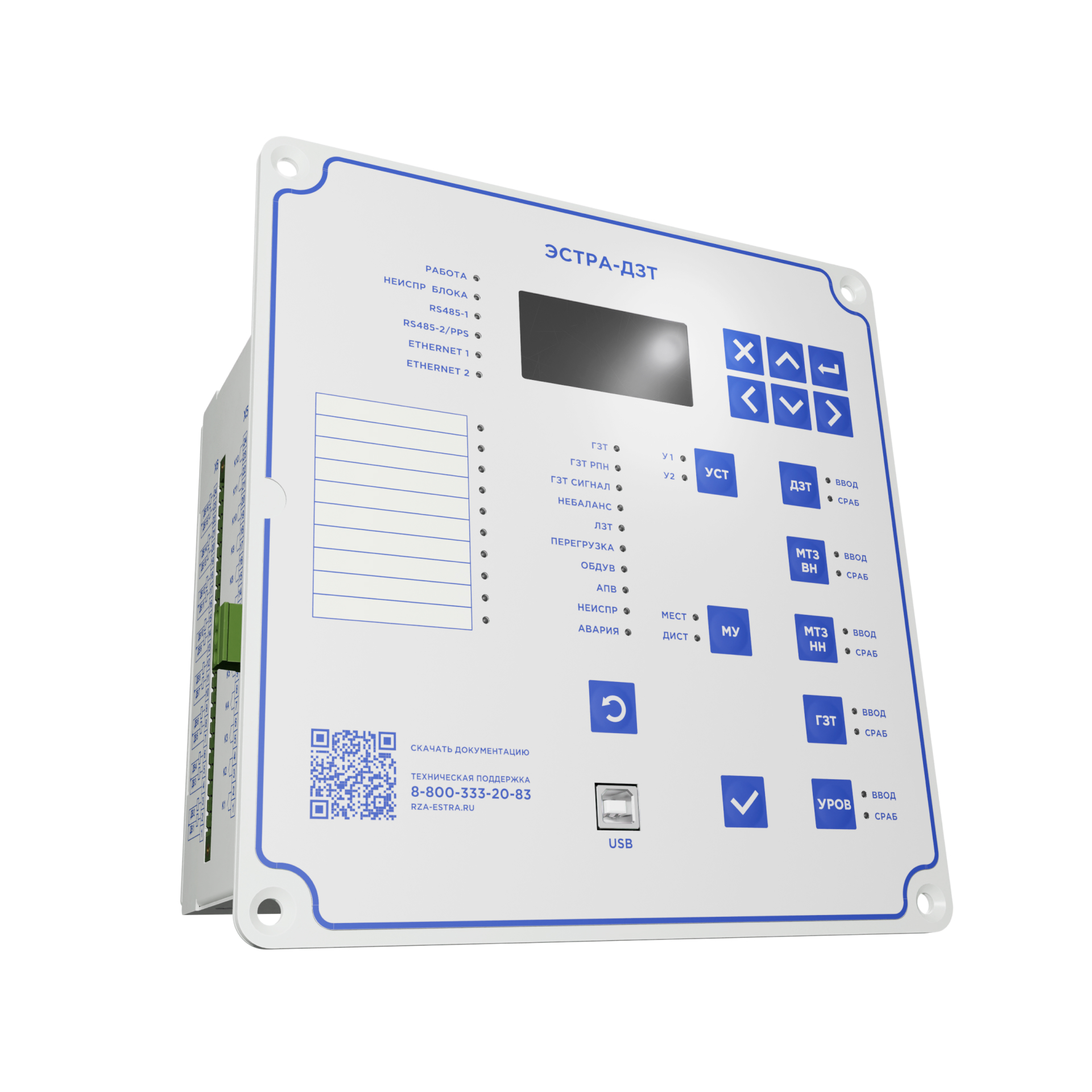

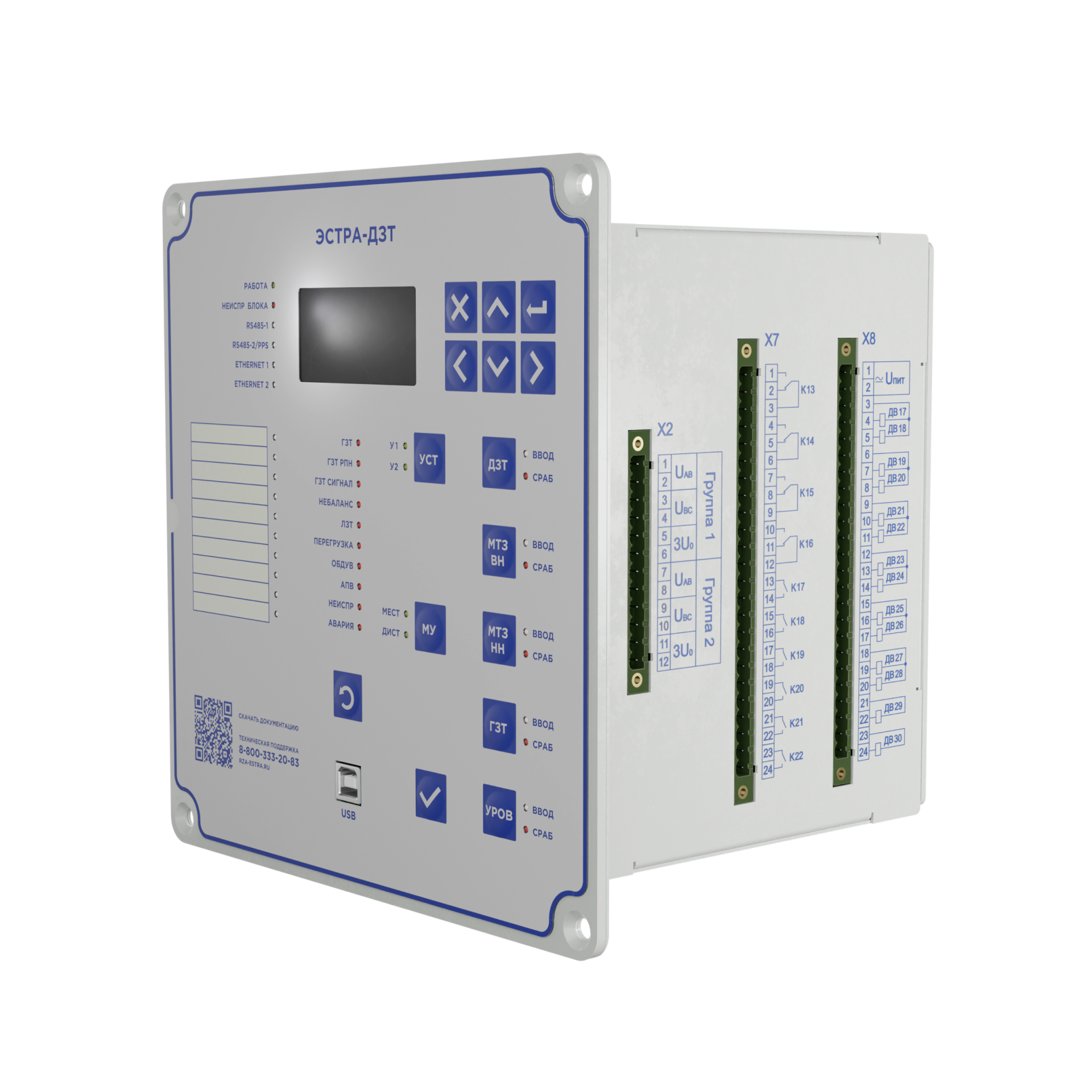

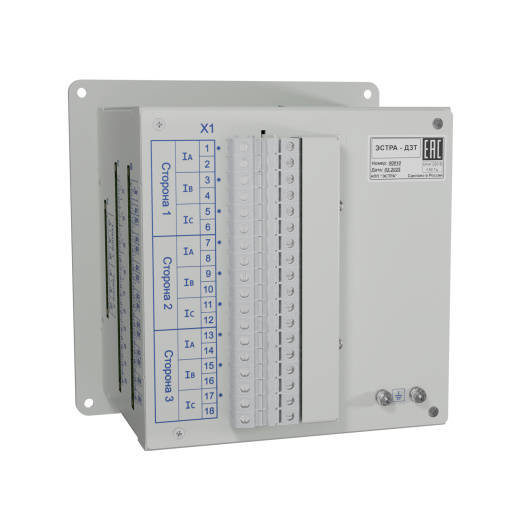

ЭСТРА-ДЗТ
Блок микропроцессорный дифференциальной защиты с торможением предназначен для использования в качестве основной защиты силовых двух- и трехобмоточных трансформаторов напряжением до 110кВ, линий, двигателей, реакторов, от всех видов повреждений внутри зоны защиты.
#PROP_TITLE#
—
#PROP_VALUE#
Часто задаваемые вопросы
Вопрос-ответ
Выберите вопрос для просмотра ответа
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Блок микропроцессорный дифференциальной защиты с торможением предназначен для использования в качестве основной защиты силовых двух- и трехобмоточных трансформаторов напряжением до 110кВ, линий, двигателей, реакторов, от всех видов повреждений внутри зоны защиты.
Встроенное программное обеспечение SW_ESTRA_DZT интегрировано и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного ПО включена в стоимость. Эксплуатация встроенного ПО без устройства невозможна.
Встроенное программное обеспечение SW_ESTRA_DZT интегрировано и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного ПО включена в стоимость. Эксплуатация встроенного ПО без устройства невозможна.
Функции защит и автоматики
| Название | Код ANSI | Кол-во ступеней |
|---|---|---|
| ДЗТ | 87T | 1 |
| ДТО | 87T | 1 |
| Контроль небаланс в дифференциальной цепи | - | 1 |
| Газовая защита трансформатора | 63 | 2 |
| Газовая защита РПН | 63 | 1 |
| Токовая отсечка стороны ВН | 50 | 1 |
| Защита от перегрузки | - | 1 |
| МТЗ стороны ВН с возможностью: ⦁ выбора зависимой ВТХ ⦁ комбинированного пуска по напряжению ⦁ ускорения после включения ВВ |
50, 51, 51V | 2 |
| МТЗ стороны СН с возможностью: ⦁ выбора зависимой ВТХ ⦁ комбинированного пуска по напряжению ⦁ ускорения после включения ВВ |
50, 51, 51V | 2 |
| МТЗ стороны НН с возможностью: ⦁ выбора зависимой ВТХ ⦁ комбинированного пуска по напряжению ⦁ ускорения после включения ВВ |
50, 51, 51V | 2 |
| ТЗНП стороны ВН | 51N | 1 |
| ТЗОП стороны ВН | 46 | 1 |
| ЛЗШ | - | 1 |
| ЛЗТ | - | 1 |
| ЗДЗ от внешнего датчика | - | + |
| Защита от потери охлаждения | 49 | 3 |
| КЦН | 60 | + |
| Отключение от внешних защит | - | 4 |
| АПВ | 79 | 2 цикла |
| УРОВ | 50BF | + |
| Автоматика управления обдувом | 49 | + |
| АУВ выключателем стороны ВН | - | + |
| Диагностика выключателя стороны ВН | - | + |
| Контроль давления элегаза | - | + |
Функции измерения
| Измеряемая величина | Обозначение |
|---|---|
| Фазные токи | Ia1, Iв1, Ic1 Ia2, Iв2, Ic2 Ia3, Iв3, Ic3 |
| Напряжения | Uaв1, Uвс1, 3Uо1 Uaв2, Uвс2, 3Uо2 |
| Частота питающего напряжения | Fсети |
Вычисляемая величина
| Вычисляемая величина | Обозначение |
|---|---|
| Токи симметричных составляющих | I1_1, I2_1 I1_2, I2_2 |
| Уровень несимметрии по токам и напряжениям | Ni1, Ni2, Nu1, Nu2 |
| Линейные напряжения | Uca1, Uca2 |
| Напряжения симметричных составляющих | U1_1, U2_1 U1_2, U2_2 |
Счётчики, регистраторы и протоколирование
| Название | Количество |
|---|---|
| Счетчики срабатывания защит | - |
| Счетчики коммутаций выключателя стороны ВН | - |
| Счетчики остаточного ресурса ВВ стороны ВН | - |
| Протоколы изменений уставок | 4000 |
| Протоколы событий | 8000 |
| Протоколы аварий | 1000 |
| Протоколы коммутаций ВВ | 8000 |
| Протоколы изменения ресурса ВВ | 4000 |
| Регистратор параметров нагрузки | 160 часов с шагом 1с |
| Цифровой осциллограф | 100 осциллограмм, от 400 до 5000 секунд (в зависимости от шага дискретизации) |
Порты передачи данных
| Название | Количество | Поддерживаемые протоколы |
|---|---|---|
| RS485-1 | 1 | MODBUS RTU |
| RS485-2 (PPS) | 1 | MODBUS RTU |
| USB | 1 | Проприетарный |
| Ethernet | 2 | MODBUS TCP, МЭК 60870-104 |
Сервисные функции
| Сервисные функции |
|---|
| Телеуправление ВВ стороны ВН, телеизмерение, телесигнализация |
| Свободно программируемые дискретные входы и выходы |
| Хранение уставок в энергонезависимой памяти |
| Возможность задания уставок при отсутствии оперативного питания (питание устройства от USB) |
| Встроенный графический индикатор и клавиатура для задания уставок и просмотра текущих параметров |
| Редактирование уставок в автономном режиме (без подключения к защите) |
| Задание названий для внешних защит |
| Две группы уставок защит и автоматики |
| Несколько уровней доступа к настройке и конфигурации |
| Светодиодная индикация сработавших защит |
| Программируемые светодиоды |
| Часы реального времени с корректировкой через АСУ |
| Порт синхронизации времени PPS |
| Измерение времени коммутации выключателя |
Технические характеристики
|
Габаритные размеры устройства
|
204*173*211 мм |
|
Масса устройства
|
≤ 2,5 кг |
|
Количество дискретных выходов
|
20 |
|
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 7 A |
|
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 4 А |
|
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 0,25 A |
|
Номинальное напряжение питания
|
~/=220В |
|
Диапазон напряжения оперативного питания постоянного тока
|
0 – 280В |
|
Диапазон напряжения оперативного питания переменного тока
|
0 – 380В |
|
Потребляемая мощность
|
0,8Вт |
|
Измеряемые токи
|
Группа 1: IA1, IВ1, IC1, Группа 2: IA2, IВ2, IC2, Группа 3: IA3, IВ3, IC3 |
|
Диапазон измерения фазных токов во вторичных величинах
|
1,5 – 160В |
|
Диапазон измеряемых фазных токов
|
0,2 – 200А |
|
Измеряемые напряжения
|
Группа 1: UAB1, UВC1, 3Uo1, Группа 2: UAB2, UВC2, 3Uo2 |
|
Номинальная частота переменного тока
|
50Гц |
|
Рабочий диапазон частоты переменного тока
|
45 – 55Гц |
|
Количество входов по току
|
9 |
|
Номинальный переменный ток цепей защиты от междуфазных КЗ
|
1; 5А |
|
Количество дискретных входов
|
30 |
|
Уровень напряжения возврата на переменном токе, не менее/не более
|
145/170В |
|
Уровень напряжения возврата на постоянном токе, не менее/не более
|
118/138В |
|
Количество электричества импульса режекции, не менеe
|
200мкКл |
|
Длительность входного сигнала, достаточного для срабатывания
|
10мс |
|
Номинальное напряжение входных сигналов
|
~/=220В |
|
Время готовности устройства к действию после подачи напряжения оперативного питания, не более
|
300мс |
|
Допустимый перерыв питания от оперативных цепей (при питании 220В), при котором блок сохраняет работоспособность, не менее
|
2с |
|
Потребление цепей оперативного тока в состоянии покоя и срабатывания блока защиты, не более
|
5/10Вт |
|
Уровень напряжения надежного срабатывания на постоянном токе, не менее/не более
|
158/170В |
|
Основная относительная погрешность измерения токов
|
±2% |
|
Основная относительная погрешность измерения напряжений
|
±3% |
|
Ток термической стойкости длительно
|
20A |
|
Ток термической стойкости 1 секунда
|
500A |
|
Длительность импульса режекции
|
5мс |
|
Предельно-допустимое значение напряжения входных сигналов
|
1,3UНОМ |
|
Уровень напряжения надежного срабатывания на переменном токе, не менее/не более
|
145/170В |
| Обозначение изделия | Наименование изделия | Количество |
|---|---|---|
| ЭСТРА-ДЗТ | Блок микропроцессорный дифференциальной защиты с торможением | 1 шт |
| Ответные части разъемов | 1 комплект | |
| USB кабель | 1 шт | |
| Паспорт | 1 экземпляр | |
| Руководство по эксплуатации | По запросу | |
| Программное обеспечение | По запросу |
