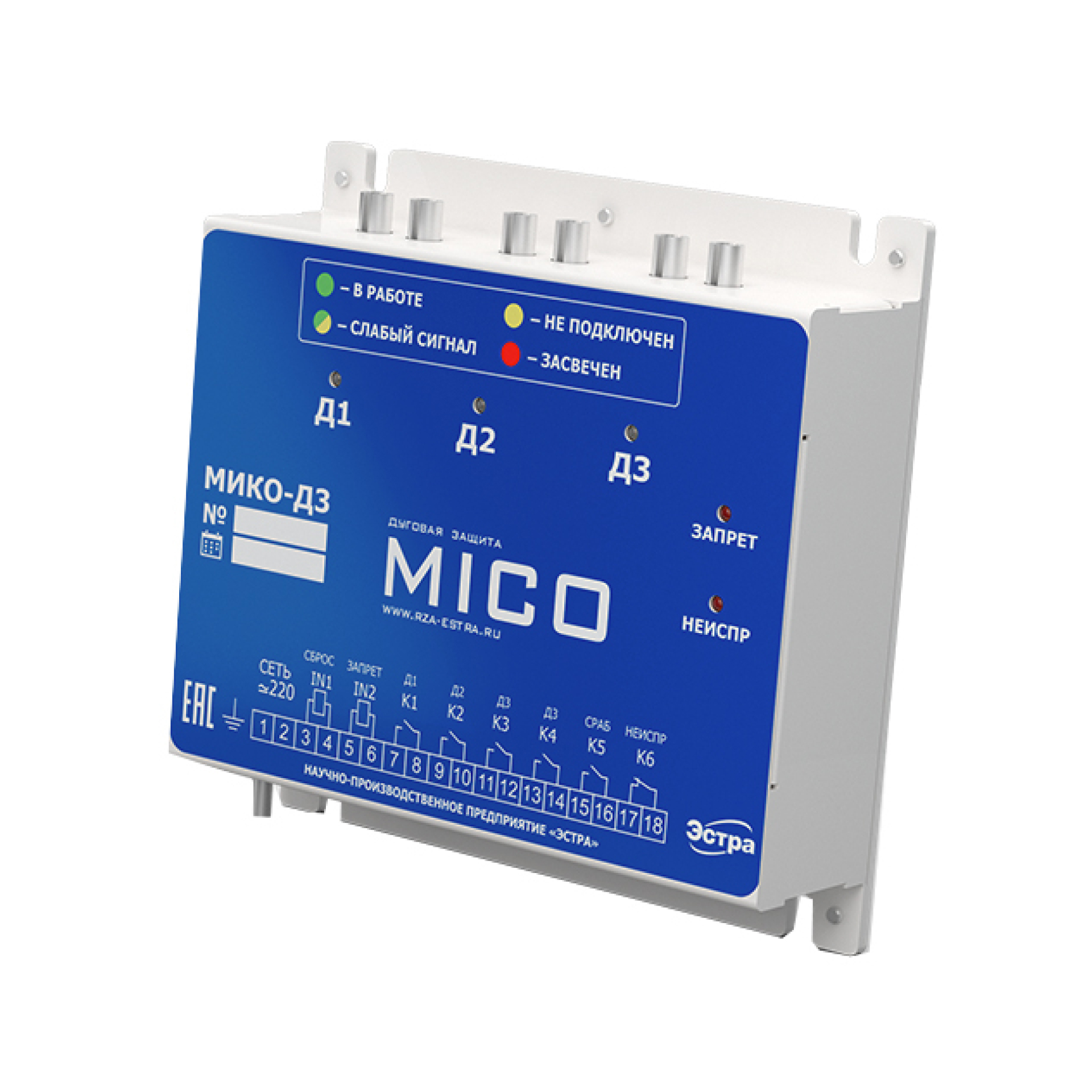

МИКО-ДЗ

Микроконтроллерная защита от дуговых замыканий МИКО-ДЗ предназначена для защиты распределительных устройств (КРУ, КСО, КРУН) напряжением 6-35кВ от коротких замыканий, сопровождающихся открытым горением электрической дуги.

Устройство является быстродействующим, децентрализованным и предназначено для установки на все типы присоединений распределительного устройства.

В устройстве ЗДЗ предусмотрена возможность подключения трех оптических датчиков, что позволяет обеспечить защитой отсеки сборных шин, ввода/вывода и выключателя. В зависимости от места возникновения дуги МИКО-ДЗ позволяет селективно отключить поврежденный элемент распределительного устройства.

Принцип действия

Устройство устанавливается на каждое присоединение защищаемого объекта. В зависимости от конструкции камер, датчиками оснащаются все отсеки, которые оптически изолированы друг от друга. Как правило, это отсек ввода-вывода, выключателя, сборных шин.

Открытое горение электрической дуги создает сильное световое излучение, которое фиксируется с помощью оптического датчика и по оптоволоконному кабелю передается на детектор, расположенный в корпусе защиты. При превышении световым излучением уставки срабатывает соответствующий дискретный выход устройства.

Для исключения неселективного действия защиты в результате засветки датчиков дискретные выходы устройства следует использовать совместно с токовыми пусковыми органами внешних защит. Если контроль по току выполнить не представляется возможным (например, для отсека ввода-вывода вводных присоединений при удаленности питающей подстанции), то целесообразно использовать пуск по напряжению.

Контроль исправности оптических каналов

Дуговая защита непрерывно контролирует исправность и пропускную способность оптических каналов. Для этого в защите используется дуплексный ОВК (две оптические жилы) и предусмотрен источник светового излучения, который отправляет контрольный сигнал в оптический кабель по одной из жил. Дойдя до датчика, сигнал отражается и возвращается по другой жиле в блок защиты на детектор. После приема отраженного сигнала устройство оценивает степень его затухания.

При снижении пропускной способности (например, при механических повреждениях ОВК или при не правильном монтаже коннектора на кабель) защита выдаст соответствующий сигнал светодиодной индикации. В случае обрыва жилы, по которой отправляется контрольный сигнал, соответствующий светодиод состояния оптического входа будет индицировать отсутствие датчика. Несмотря на это, в обоих случаях работоспособность оптического входа сохраняется.

Встроенное программное обеспечение SW_ MIKO_DZ интегрировано и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного ПО включена в стоимость. Эксплуатация встроенного ПО без устройства невозможна.
