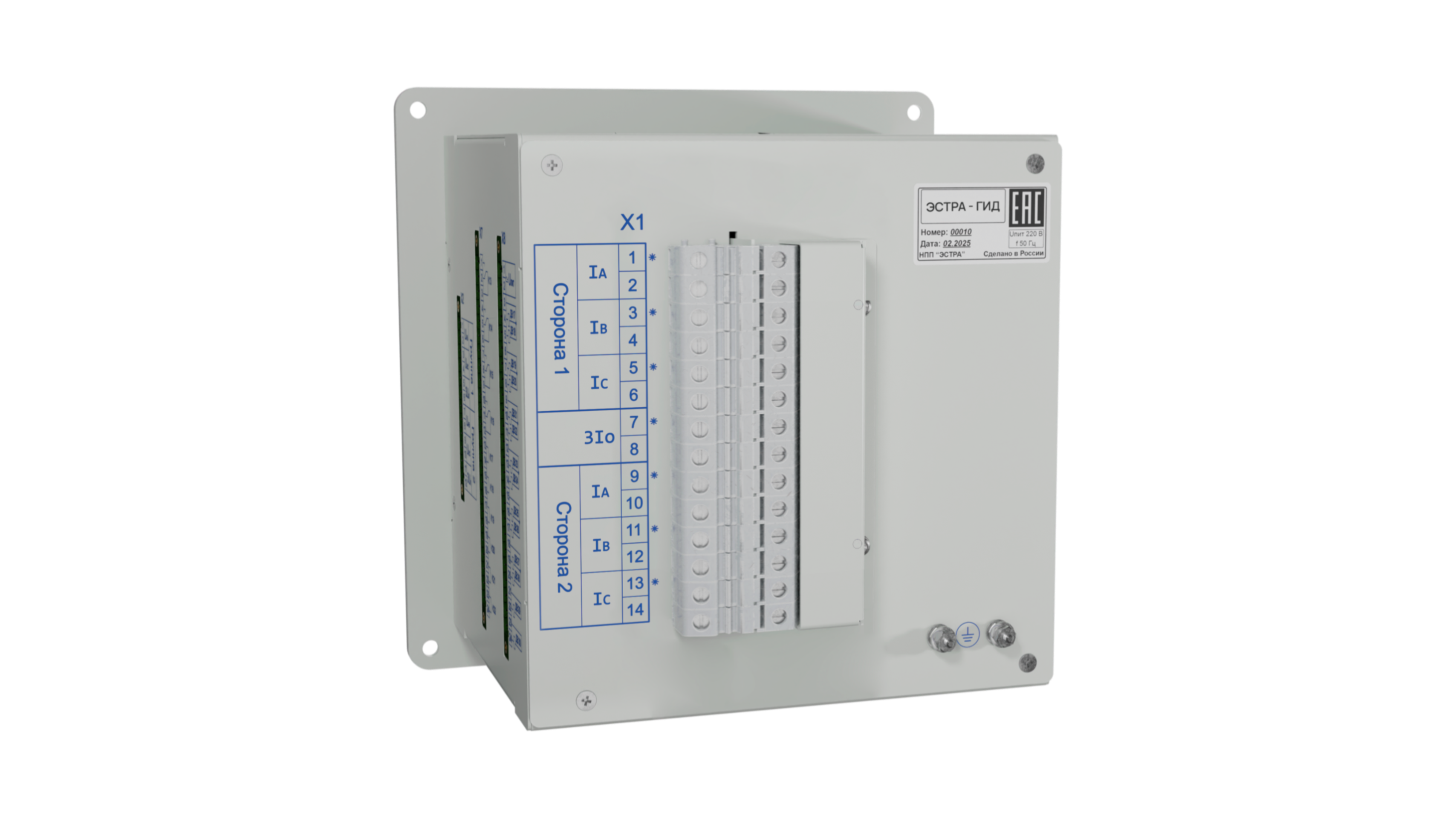

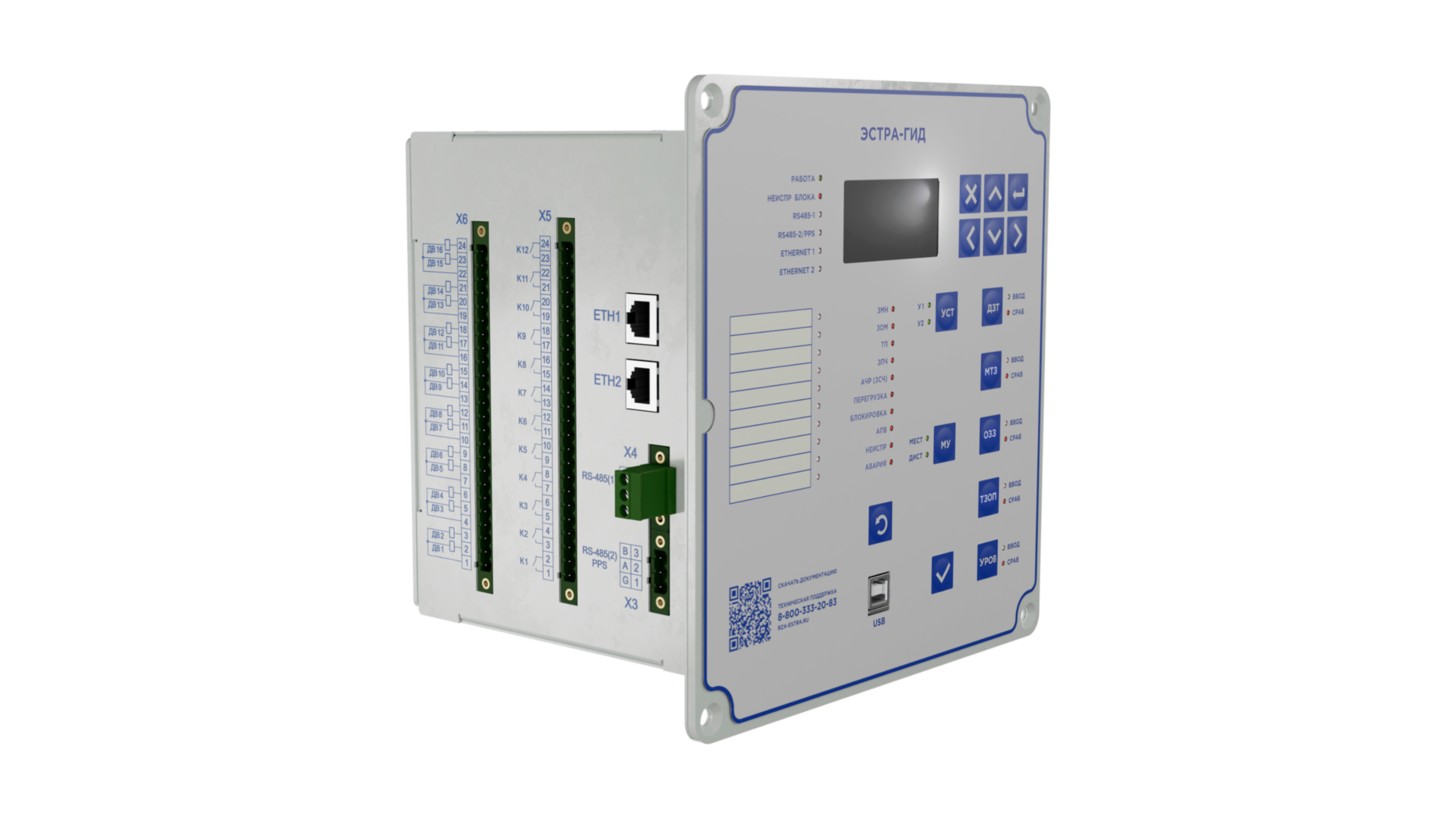

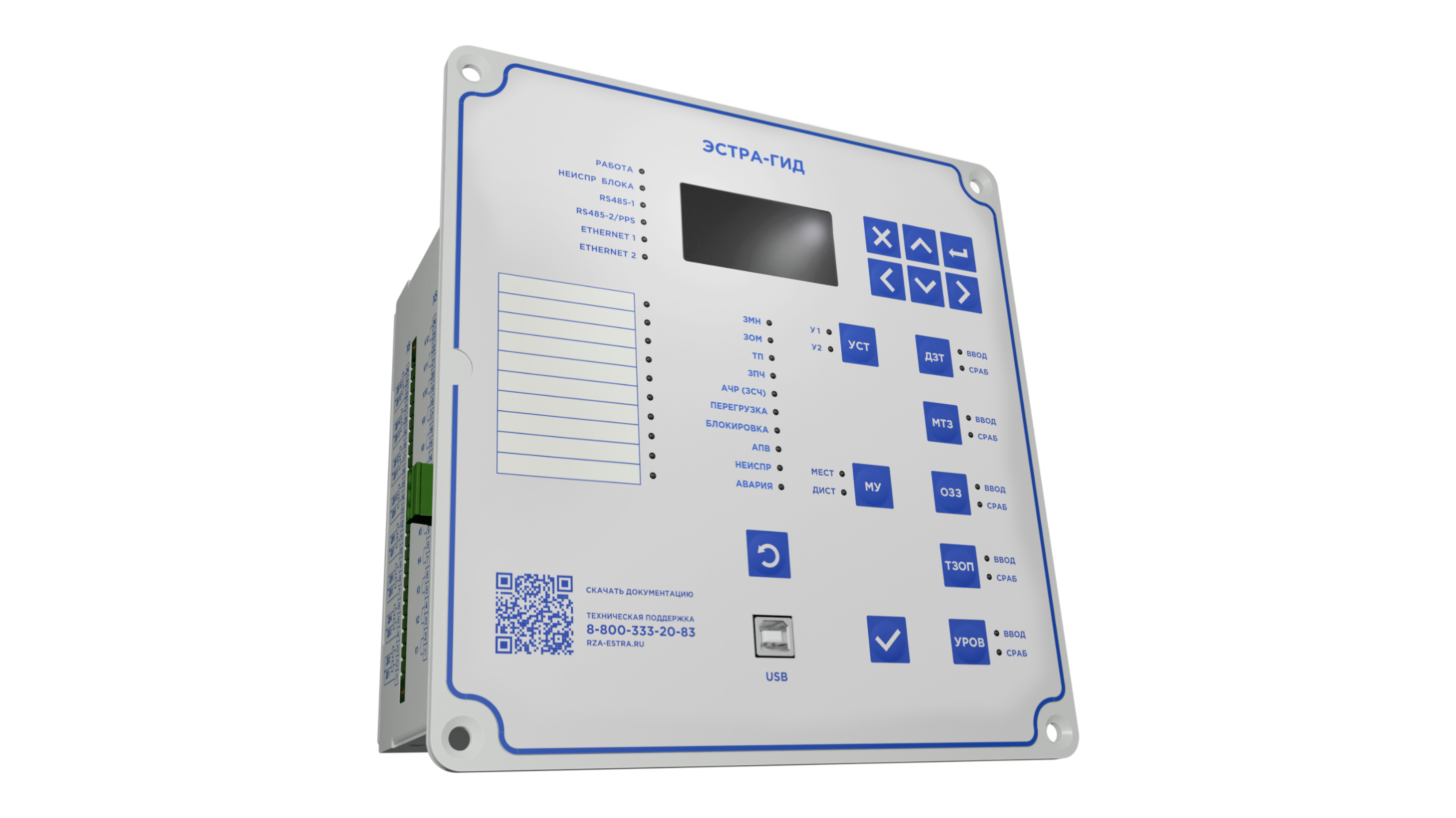

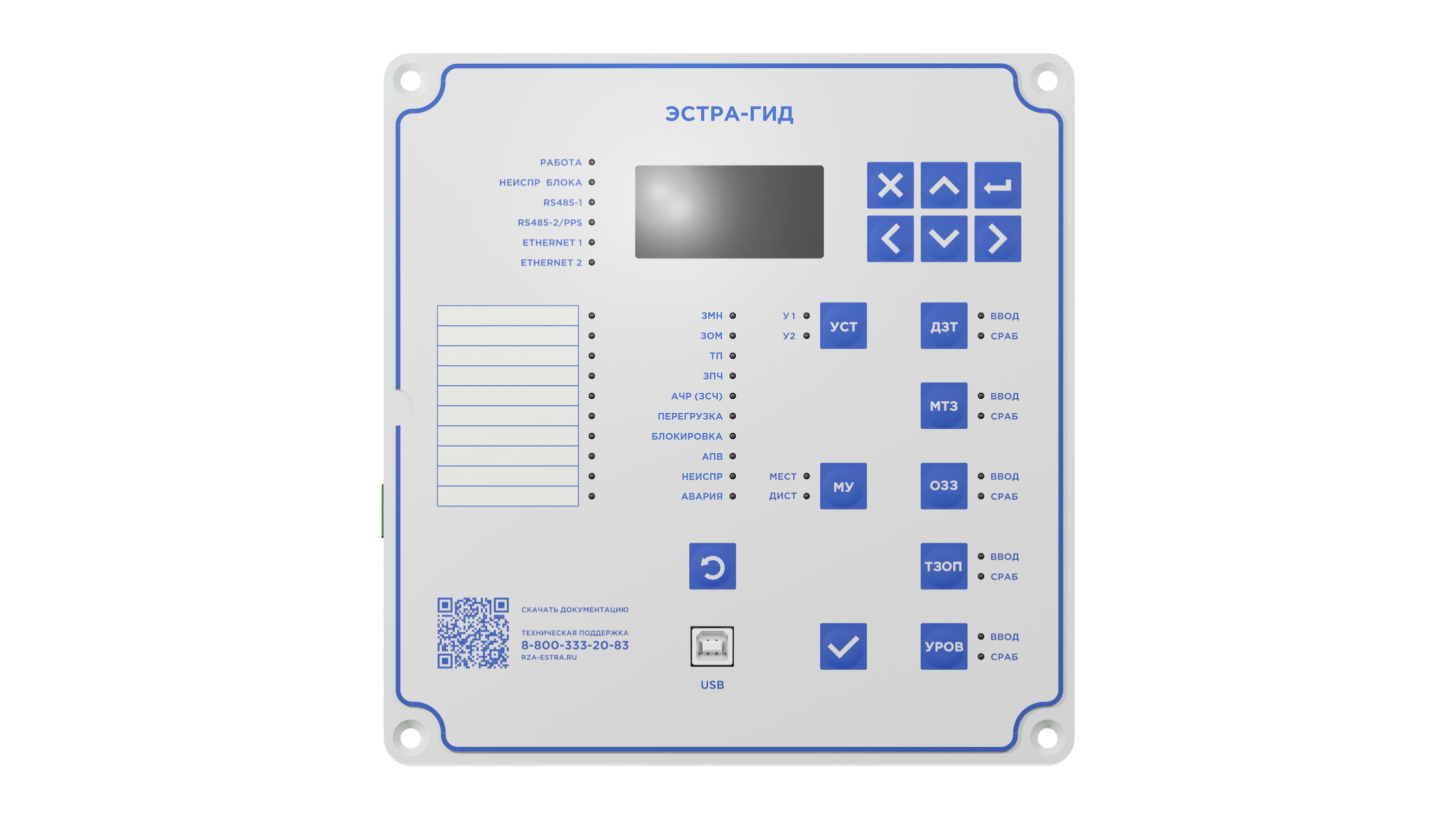

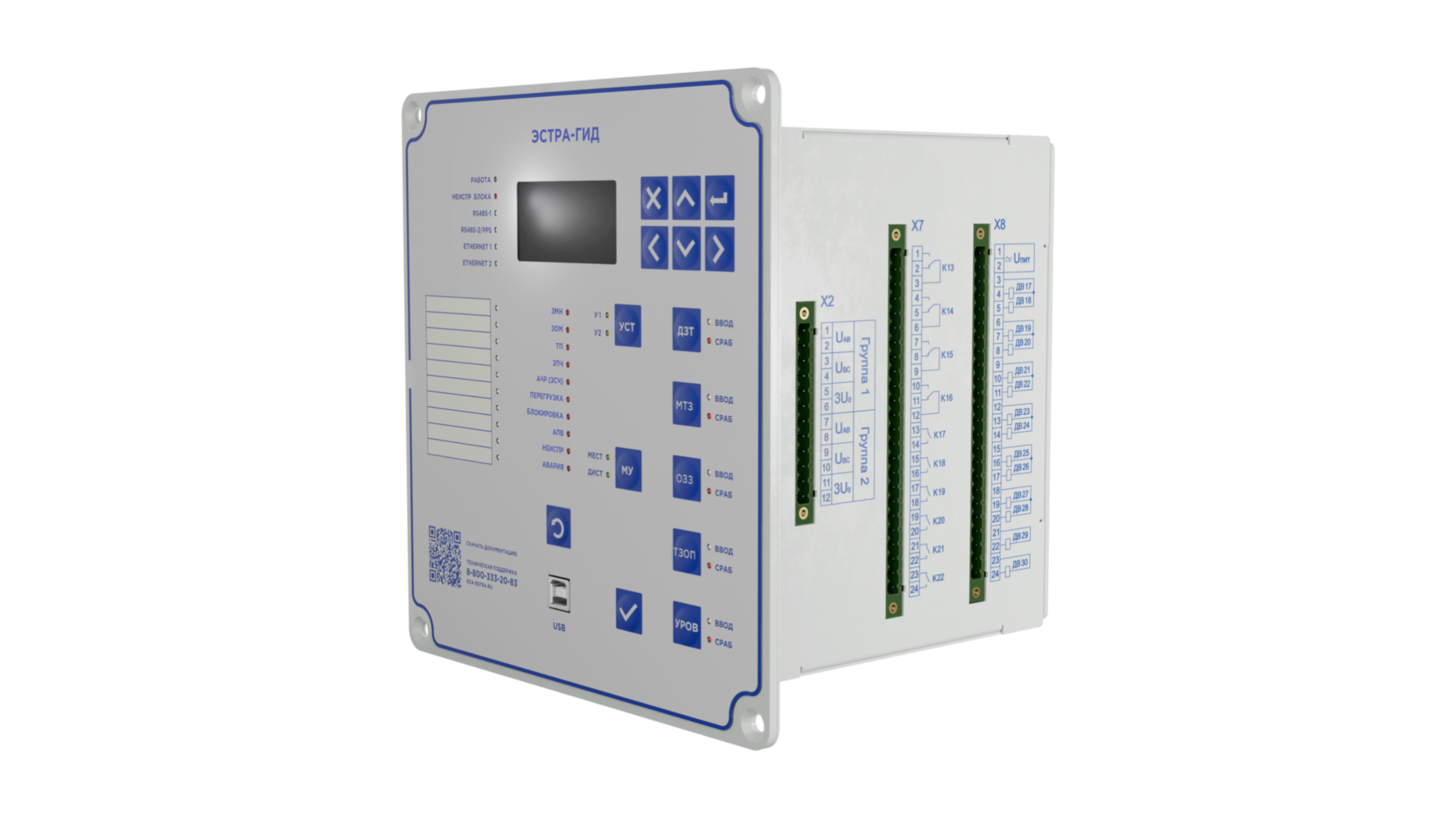

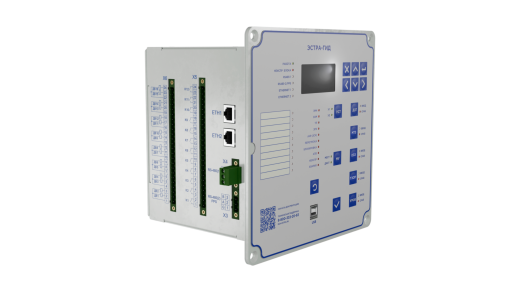

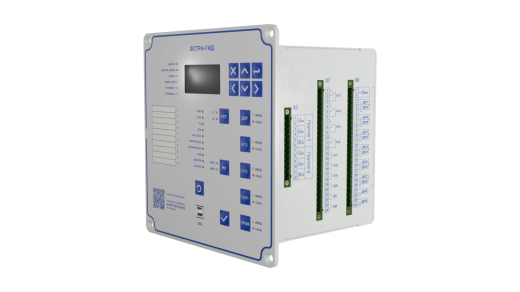

ЭСТРА-ГИД

Устройство микропроцессорной защиты генератора и двигателя (блок защиты) предназначено для использования в качестве основной защиты генераторов мощностью до 30МВт, работающих на сборные шины, а также электрических двигателей от всех видов повреждений внутри зоны защиты. ЭСТРА-ГИД выполняет также функции автоматики, сигнализации и управления высоковольтным выключателем.

 Блоки ЭСТРА-ГИД могут включаться в АСУ ТП и информационно-управляющие системы в качестве подсистемы нижнего уровня. Устройство выдает на удаленные рабочие места эксплуатационного и диспетчерского персонала информацию о положении коммутационного аппарата, зарегистрированную информацию аварийных событий, текущую информацию по всем контролируемым параметрам.

Область применения:

Газопоршневые установки (ГПУ)
Дизель-генераторные установки (ДГУ)
Дизельные электростанции (ДЭС) с несколькими ДГУ
Турбогенераторы до 30 МВт, работающие на сборные шины
Синхронные и асинхронные электродвигатели 6-10 кВ

9 функциональных особенностей:

1. Свободно программируемые дискретные входы и выходы
2. Светодиодная индикация сработавших защит и программируемые светодиоды
3. Протоколы передачи данных (MODBUS RTU, MODBUS TCP, МЭК 60870-104)
4. Дополнительные кнопки управления, кнопки ввода/вывода функций РЗА
5. Две группы уставок защит и автоматики
6. Редактирование уставок в автономном режиме (без подключения к защите)
7. Возможность задания уставок при отсутствии оперативного питания (питание устройства от USB)
8. Несколько уровней доступа к настройке и конфигурации
9. Измерение времени коммутации выключателя
