Серия МКЗП-МИКРО 2.0

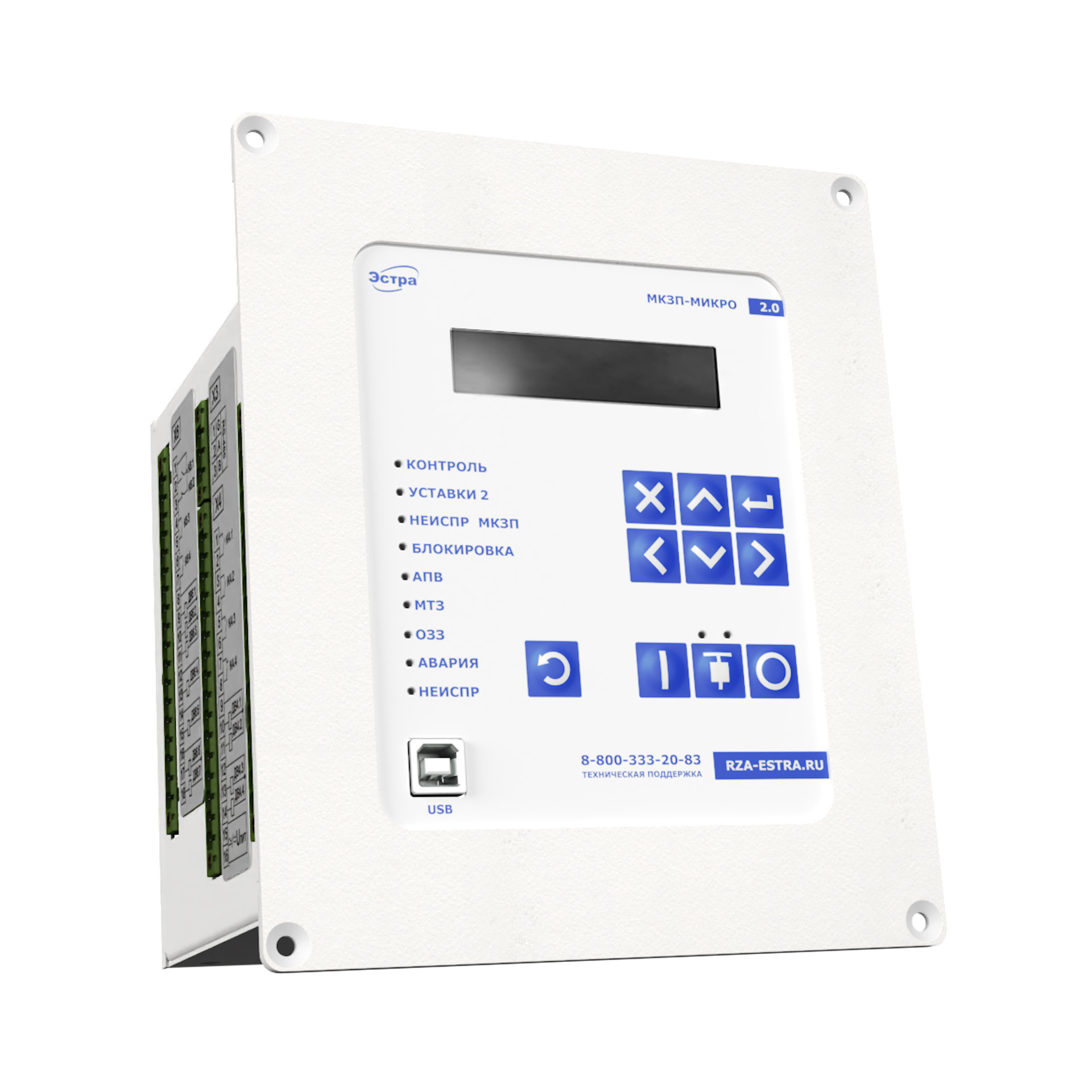

Микропроцессорные терминалы релейной защиты серии МКЗП-МИКРО 2.0

Терминалы микропроцессорной защиты МКЗП-МИКРО 2.0 выполняют функции релейной защиты, автоматики, управления и сигнализации присоединений 6–35 кВ. Микропроцессорное устройство релейной защиты работает на подстанциях с переменным, выпрямленным переменным и постоянным оперативным током. Серия включает 14 модификаций под разные требования к функционалу и схемы оперативного питания.

Что защищают терминалы МКЗП-МИКРО 2.0

Один блок закрывает базовое оборудование распределительной сети:

• воздушные и кабельные линии электропередачи 6–35 кВ;
• распределительные устройства 6–35 кВ;
• силовые трансформаторы мощностью до 6,3 МВА;
• электродвигатели мощностью до 4 МВт;
• реклоузеры и пункты секционирования.

Блок устанавливается в релейных отсеках КСО, КРУ, КРУН, на релейных панелях и пультах управления электростанций и подстанций. Через порт RS485 терминал включается в АСУ ТП как подсистема нижнего уровня: передаёт положение выключателя, аварийные протоколы и текущие измерения, принимает команды телеуправления.

Модификации серии

Обозначение модификации складывается из номера исполнения и индексов. Цифра от 1 до 4 задаёт число дискретных входов и выходов. Индекс Т означает питание от вторичных цепей трансформаторов тока, ДШ – управление выключателем дешунтированием электромагнита отключения, ДЗ – встроенную дуговую защиту.

Номер исполнения определяет и практический набор автоматики. ЛЗШ, УРОВ, АВР и ВНР работают с внешними сигналами: блокировкой от смежных присоединений, положением выключателя, состоянием второй секции. Под эти сигналы нужны свободные дискретные входы и выходы, поэтому модификации первого исполнения применяют для базовых защит присоединения, а дополнительный набор автоматики реализуют начиная со второго.

Все микропроцессорные терминалы серии унифицированы по приёму аналоговых сигналов: три фазных тока и ток 3I₀, два линейных напряжения и напряжение 3U₀. Если для схемы нужны фазные напряжения, вход 3U₀ переключается на измерение фазного напряжения, а напряжение нулевой последовательности вычисляется устройством.

Функции защиты

Максимальная токовая защита (МТЗ) выполнена в четыре ступени с уставками по току 0,1–200 А и выдержками до 300 с; первая ступень применяется как токовая отсечка (ТО). Для каждой ступени вводится орган направления мощности, блокировка от бросков тока намагничивания и блокировка по дискретному входу. Ступени МТЗ-3 и МТЗ-4 работают с независимой или время-токовой характеристикой (временной коэффициент 0,1–10), комбинированным пуском по напряжению и ускорением.

Земляная защита (ЗЗ) выполнена в две ступени. При работе с ТТНП типа ТЗЛ, ТЗЛМ терминал фиксирует замыкания с первичным током от 0,3 А.

Модификации с индексом ДЗ имеют три входа дуговой защиты (ЗДЗ). К входам подключаются фотодиодные датчики ДДЗ-01 (до трёх параллельно на вход) или оптоволоконные ДДЗ-02. Терминал контролирует целостность линии связи с каждым датчиком.

Также в блоке реализованы:

• защиты по напряжению: минимального напряжения (ЗМН), от повышенного напряжения (ЗПН), от несимметрии напряжений (ЗНН), контроль исправности цепей напряжения (КЦН);
• защиты электродвигателя: от тепловой перегрузки, асинхронного режима (ЗАР), пульсаций токов нагрузки, несимметрии фазных токов (ЗНФ);
• токовая защита обратной последовательности (ТЗОП), защита минимального тока (ЗМТ), защита максимальной мощности (ЗММ);
• логическая защита шин (ЛЗШ), защита от потери питания (ЗПП, две ступени), защита от повышения и понижения частоты (ЗПЧ).

Функции автоматики и управления выключателем

Блок выполняет автоматическое повторное включение (АПВ), автоматический ввод резерва (АВР) с восстановлением нормального режима (ВНР), команды АЧР и ЧАПВ, резервирование отказа выключателя (УРОВ) и отключение от внешних защит. Терминал управляет выключателем местно и по телеуправлению, считает его механический и коммутационный ресурс, измеряет время коммутации, вычисляет расстояние до места повреждения при междуфазных КЗ.

16 функциональных особенностей серии

1. Комплексный охват объекта 6–35 кВ с реализацией необходимого функционала
2. Универсальный блок независимо от типа присоединения (ОЛ, ВВ, СВ, ТН)
3. Возможность подобрать оптимальную конфигурацию
4. Дискретные входы/выходы: от 4/4 до 25/16
5. Компактные размеры
6. Одни посадочные размеры для всех устройств серии
7. Возможность питания от вторичных цепей трансформаторов тока
8. Наличие цепей дешунтирования
9. Встроенная дуговая защита
10. Цепи тока и цепи напряжения
11. Интерфейсы связи USB и RS485
12. Поддержка протокола MODBUS RTU
13. Осциллографирование
14. Изменение установок при отсутствии оперативного питания
15. Встроенный регистратор параметров нагрузки
16. Бесплатное мобильное приложение и программное обеспечение

Глубина регистрации: 100 осциллограмм, регистратор параметров нагрузки на 160 часов с шагом 1 с, протоколы до 8000 событий и 1000 аварий. Пользователь задаёт две независимые группы уставок с переключением из настроек, по команде телеуправления или по дискретному входу, а также программирует дискретные входы, выходы и логику выходных реле.

Связь и программное обеспечение

Микропроцессорный терминал РЗА подключается к АСУ ТП по интерфейсу RS485 с протоколом MODBUS RTU: адрес в сети 1–255, скорость до 57600 бит/с. Настройка ведётся со встроенной клавиатуры и индикатора, из ПО Uprog или мобильного приложения «РЗА ЭСТРА», часы реального времени синхронизируются по сети АСУ.

Технические характеристики

Комплект поставки и гарантия

В комплект входят блок защиты, ответные части разъёмов, кабель USB и паспорт. Руководство по эксплуатации и программное обеспечение передаются по запросу. Для исполнений с дуговой защитой поставляются три датчика: ДДЗ-01 с проводом 15 м или ДДЗ-02 с оптоволоконным кабелем 3 м.

Гарантия на терминалы – 10 лет. Устройства внесены в реестры Минпромторга и Минцифры. Средний срок отгрузки – 10 дней, техническая поддержка работает круглосуточно.

Реализованные проекты

• БКТП и ТП ООО «Краснодарэнерго»: терминалы МКЗП-МИКРО 2.0-1-ДШ в паре с вакуумными выключателями с цепями дешунтирования реализовали ТО, МТЗ, защиту от ОЗЗ и автоматику управления выключателем.
• ТП-407 ФКП «Ставропольская биофабрика»: при реконструкции установлены МКЗП-МИКРО 2.0-2-ДШ-ДЗ и 2.0-2-Т-ДЗ, в ячейках трансформаторов напряжения – устройства МИКО-ДЗ.
• ООО «Удоканская медь»: три ЯКНО 6 кВ для карьерного экскаватора ЭКГ-12К с направленными токовыми защитами, защитами по напряжению и четырехкратным АПВ.
• ГОК «Томинский»: 14 устройств ЭСТРА, на отходящих присоединениях работают МКЗП-МИКРО 2.0Д с питанием от токовых цепей и дешунтированием.

Как выбрать модификацию

1. Ячейка с постоянным или переменным оперативным током: модификация без дополнительных индексов, номер исполнения – по числу нужных сигналов.
2. Выключатель с электромагнитом отключения без гарантированного оперативного питания: модификации с индексами Т и ДШ.
3. Требуется защита ячейки от дуговых замыканий: индекс ДЗ.
4. Много сигналов для АВР, ЛЗШ и схем управления выключателем: исполнения 3 и 4, до 25 входов и 16 выходов.

Инженеры ЭСТРА подберут модификацию под конкретную ячейку и рассчитают уставки. Заявки принимаются по телефону 8-800-333-20-83 (бесплатно) и через форму на сайте. Терминалы поставляются в составе шкафов РЗА серии ЭСТРА с выполненной вторичной коммутацией.
