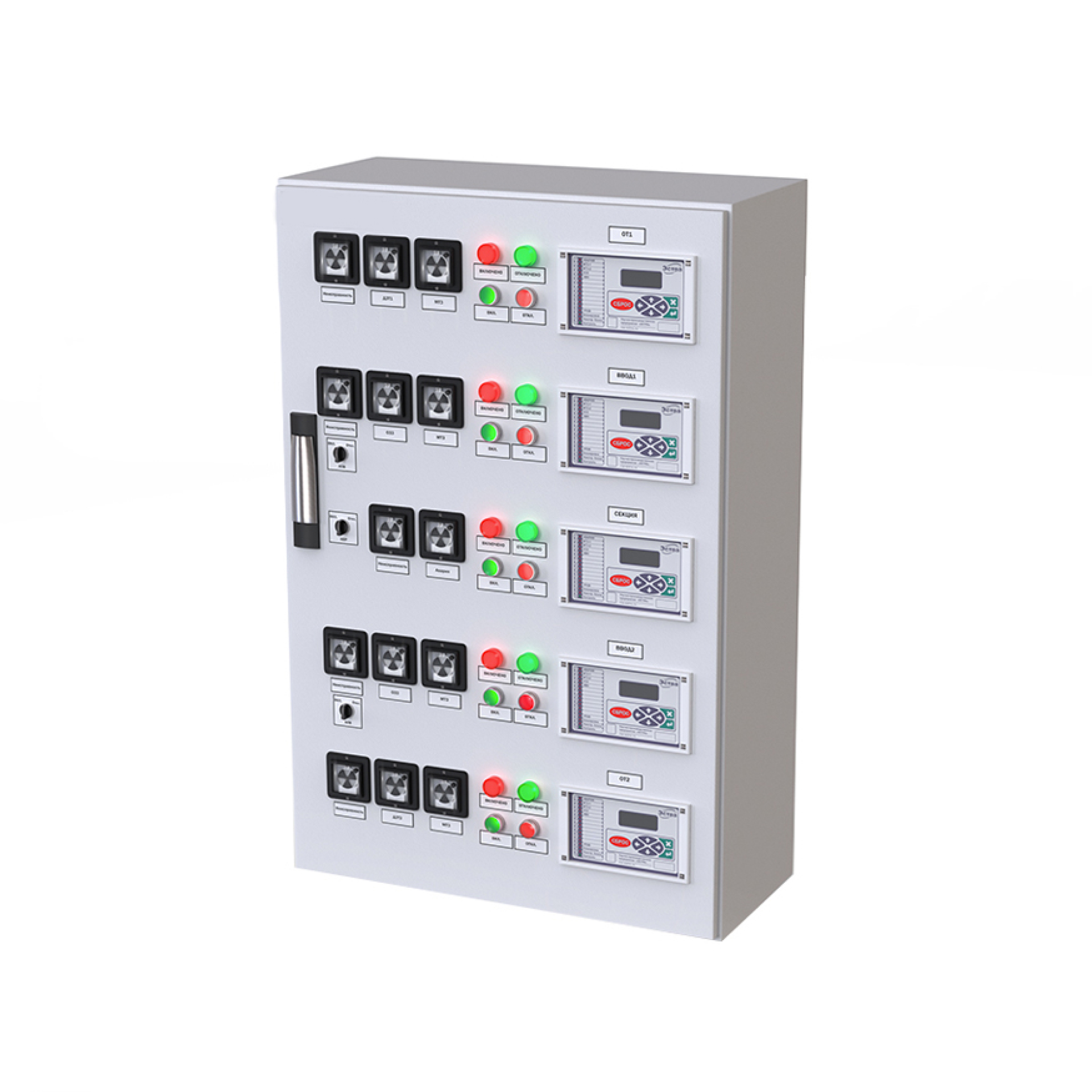

Шкаф комбинированный 6-35 кВ

Шкаф предназначен для выполнения функций релейной защиты вводных, отходящих и секционного присоединения подстанции напряжением 6-35 кВ, местного/дистанционного управления, измерения, сигнализации, регистрации аварийных событий и осциллографирования.

Выполнен на базе микроконтроллерных терминалов релейной защиты и автоматики производства НПП  «Эстра». Шкаф содержит комплекты защит серии МКЗП-М1.1 (2шт), МКЗП-М2 (3шт).

Функции комплектов защит

Защиты трансформаторного ввода 6-35 кВ (ВВ) и секционного выключателя 6-35 кВ  имеют по 3 входа для подключения цепей тока и напряжения, 10 дискретных входов для организации схем автоматики и отключения от внешних защит, 8 выходных реле. Основной функционал защиты:

• трехступенчатая МТЗ (направленная токовая отсечка с независимой выдержкой времени и две ступени токовой защиты направленная и ненаправленная с независимой характеристикой срабатывания) с комбинированным пуском по напряжению;
• автоматическое ускорение МТЗ;
• защита от обрыва фаз (ЗОФ);
• защита минимального напряжения (ЗМН);
• защита от замыканий на землю (ЗЗ);
• логическая защита шин (ЛЗШ);
• автоматика управления выключателем ввода 6-35 кВ с настройкой логики управления под разные типы выключателя;
• контроль исправности цепей включения и отключения выключателя;
• УРОВ;
• однократное АПВ;
• контроль напряжения
• устройство аварийного включения резерва (АВР);
• автоматическое восстановление нормального режима (ВНР) после АВР.

Защита отходящего присоединения 6-35 имеет по 3 входа для подключения цепей тока и напряжения, 7 дискретных входов для организации схем автоматики и отключения от внешних защит, 6 выходных реле. Основной функционал защиты:

Описание некоторых защит

Трехступенчатая токовая защита обеспечивает функции ближнего и дальнего резервирования при междуфазных коротких замыканий, а так же обеспечивает защиту от перегрузки выбранного присоединения. Выполняется защита с возможностью контроля  по направлению мощности (РНМ). Для каждой ступени возможен независимый выбор характеристик срабатывания. Логическая защита шин (ЛЗШ) предназначена для ускорения действия МТЗ выключателя при коротком замыкании на шинах присоединения. Пусковые органы ЛЗШ объединяются по схеме «ИЛИ». Для защиты от дуговых замыканий в блоках МКЗП-М2 предусмотрено 2 канала для подключения датчиков дуговой защиты (увеличение датчиков достигается параллельным подключением к одному каналу). Устройство резервирования при отказе выключателя (УРОВ) осуществляет выполнение команды от реагирующего органа УРОВ смежных присоединений. Применяется для отключения выключателя ввода, при отказе выключателя смежного присоединения с целью локализации короткого замыкания на присоединении. Так же производит выдачу команды УРОВ на отключение вышестоящих присоединений.
