ШЗЗП-И/К-02 – шкаф на базе двух комплектов защит присоединений секции сборных шин 6 – 35кВ (МКЗЗП–6–35–И/К) от замыкания на землю для сетей с изолированной (ШЗЗП-И-02) или компенсированной (ШЗЗП-К-02) нейтралью.
ШЗЗП-И/К-01 – шкаф на базе одного комплекта микроконтроллерного устройства защиты присоединений секции сборных шин 6 – 35кВ (МКЗЗП–6–35–И/К) от замыкания на землю для сетей с изолированной (ШЗЗП-И-01) или компенсированной (ШЗЗП-К-01) нейтралью.
Шкафы релейной защиты и автоматики для подстанций 6–110 кВ
Шкаф релейной защиты и автоматики (ШРЗА) — это комплектное устройство, в котором сосредоточена вся защита и автоматика, управление и сигнализации одного или нескольких присоединений подстанции. Компания ЭСТРА выпускает шкафы серии «ЭСТРА» для объектов 6–110 кВ на базе собственных микропроцессорных терминалов.
Для каких объектов предназначены шкафы РЗА
Шкафы ЭСТРА устанавливаются на подстанциях промышленных предприятий, горнодобывающих компаний, энергосетевых организаций и муниципальных объектов. Конкретный набор шкафов зависит от схемы главных соединений и состава первичного оборудования:
- подстанции 110/35/10 кВ и 35/6 кВ с силовыми трансформаторами до трёхобмоточного исполнения;
- распределительные устройства 6–35 кВ с вводными, секционными и линейными выключателями;
- сети 6–35 кВ с изолированной или компенсированной нейтралью, требующие централизованной защиты от однофазных замыканий на землю (ОЗЗ).
Типы шкафов и реализуемый функционал
Шкафы защиты силовых трансформаторов
| Тип | Назначение | Реализуемый функционал |
|---|---|---|
| ЭСТРА-ШЗТ | Шкаф защит силового трансформатора (двухобмоточного/трёхобмоточного) | Основная и резервная защита трансформатора, автоматика управления выключателем (АУВ) |
| ЭСТРА-ШЗТ-РН | Защита трансформатора с автоматическим регулированием коэффициента трансформации | ДЗТ, МТЗ, ТЗНП, ГЗ, АУВ, автоматическое регулирование РПН через терминал ЭСТРА-АРКТ |
| ЭСТРА-ШАРКТ | Шкаф автоматического регулирования коэффициента трансформации | Управление приводом РПН |
| ЭСТРА-ШЗТ-ВВ | Шкаф защиты трансформатора, защиты и автоматики ввода | Основная и резервная защита трансформатора + полный набор защит и автоматик вводного выключателя 6–35 кВ |
| ЭСТРА-ШСВ-РН | Шкаф защиты и АУВ секционного выключателя и регулирования коэффициента трансформации | Защита СВ, АВР, ВНР + управление приводом РПН |

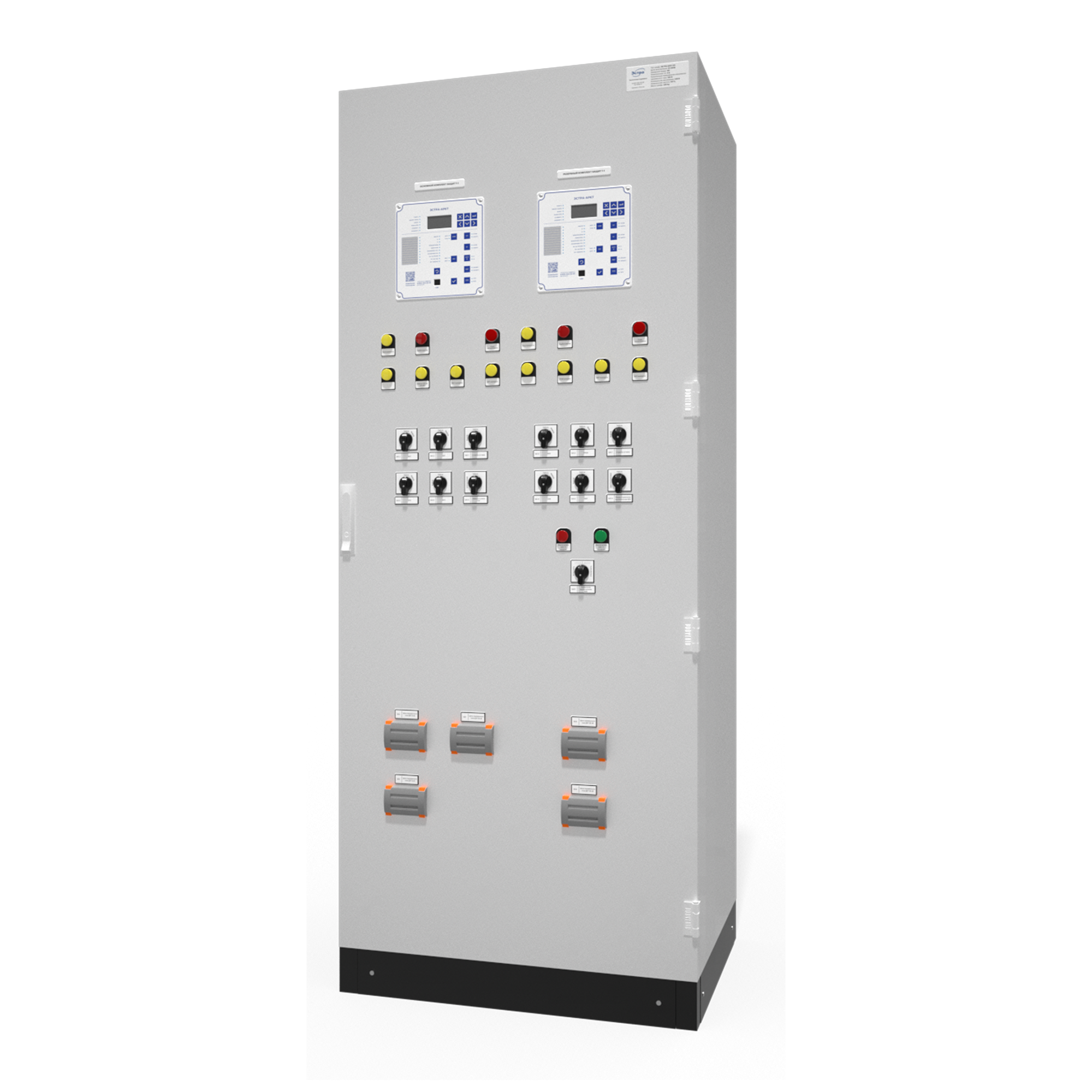

Состав шкафа ЭСТРА-ШЗТ: два терминала ЭСТРА-ДЗТ (основная и резервная защита).

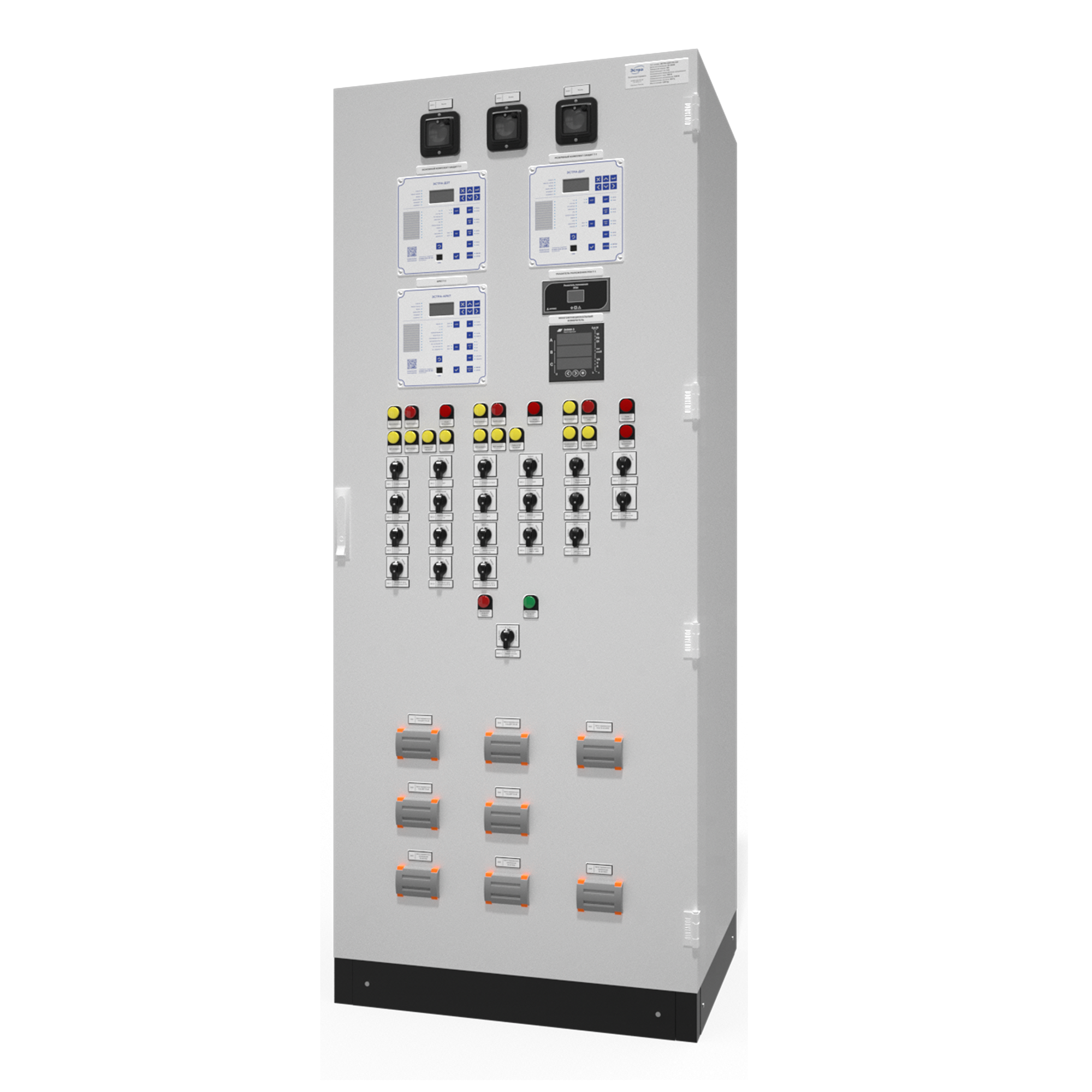

Состав шкафа ЭСТРА-ШЗТ-РН: два терминала ЭСТРА-ДЗТ (основная и резервная защита) + терминал ЭСТРА-АРКТ (управление приводом РПН).
Функции защиты трансформатора, реализуемые в шкафах:
- дифференциальная токовая защита (ДТО + ДЗТ с торможением и блокировкой от бросков намагничивания);
- газовая защита (ГЗ) с приёмом сигналов от датчиков;
- токовая защита нулевой последовательности (ТЗНП);
- максимальная токовая защита (МТЗ) с комбинированным пуском по напряжению стороны ВН, СН, НН;
- защита от перегрузки (ЗП);
- логическая защита шин (ЛЗШ);
- логическая защита трансформатора (ЛЗТ);
- токовая защита обратной последовательности (ТЗОП);
- защита от потери охлаждения (ЗПО);
- автоматика управлением обдувом (АУО);
- УРОВ, АПВ, АУВ, контроль исправности цепей напряжения (КЦН).
Шкафы защиты присоединений 6–35 кВ
| Тип | Назначение |
|---|---|
| ЭСТРА-ШЗЛ | Шкаф защиты и автоматики линии |
| ЭСТРА-ШВВ | Шкаф защиты и автоматики вводного выключателя |
| ЭСТРА-ШСВ | Шкаф защиты и автоматики секционного выключателя |
| ЭСТРА-ШВС | Шкаф защиты и автоматики вводных и секционного выключателей |
| ЭСТРА-ШТН | Шкаф трансформаторов напряжения |
| ЭСТРА-ШСВ-ТН | Шкаф защиты и автоматики секционного выключателя и трансформаторов напряжения |
Шкафы защиты присоединений 6–35 кВ могут содержать до четырех терминалов серии МКЗП-МИКРО 2.0 и реализует четырехступенчатую МТЗ с комбинированным пуском по напряжению, ЗЗ, ЛЗШ, УРОВ, АПВ (4 цикла), АВР с восстановлением нормального режима (ВНР). Каждый терминал серии МКЗП-МИКРО 2.0 может оснащаться тремя каналами дуговой защиты (ЗДЗ).
Шкафы централизованной защиты от ОЗЗ серии ШЗЗП
| Тип | Применение |
|---|---|
| ЭСТРА-ШЗЗП-И | Шкаф защиты от однофазных замыканий на землю для сетей с изолированной нейтралью |
| ЭСТРА-ШЗЗП-К | Шкаф защиты от однофазных замыканий на землю для сетей с компенсированной нейтралью |
Один терминал МКЗЗП-6-35 охватывает до 16 присоединений. При объединении нескольких шкафов в сеть — до 80 присоединений на одну секцию. Принцип работы: одновременное измерение 3I₀ по всем каналам в момент появления 3U₀ на секции. Поврежденное присоединение определяется по максимальному значению тока. Отдельный сигнал 3U₀ на каждый терминал присоединения не нужен.
Шкаф устанавливается на секцию либо сразу на две секции (при числе присоединений не более 16 и 32 соответственно). Вся вторичная коммутация между блоками защиты и блоками УСО выполнена внутри шкафа — это снижает уровень внешних наводок и повышает чувствительность при малых ёмкостных токах.
Технические характеристики шкафов серии ЭСТРА
| Параметр | Значение |
|---|---|
| Климатическое исполнение | УХЛ4 |
| Рабочая температура | −20 … +45 °C |
| Степень защиты оболочки | IP 55 |
| Степень загрязнения по ГОСТ Р 51321.1 | 1 |
| Номинальный ток | 5 A |
| Номинальное напряжение | 100 В |
| Оперативный ток | ~/= 220 В |
| Обслуживание | Одностороннее или двухстороннее |
| Ввод кабелей | Снизу или сверху |
| Высота цоколя, мм | 100 / 200 |
| Нормативная база | ТУ 27.12.31–290–23566247–2025, ГОСТ IEC 61439 |
Интерфейсы связи шкафов: RS-485 (MODBUS RTU), Ethernet (MODBUS TCP, МЭК 60870-5-104), USB.
Производство и сервис
Каждый шкаф изготавливается под конкретный объект, с учетом пожелания заказчика: согласование схемы и технических характеристик шкафа → подбор комплектующих → сборка и монтаж → проверка → упаковка → шеф-наладка. Все этапы выполняются на одном предприятии.
Что входит в поставку:
- шкаф в сборе с выполненной вторичной коммутацией;
- кабельные зажимы и прижимы ЭМС;
- тестовые крышки для испытательных блоков;
- USB-кабель;
- паспорт и руководство по эксплуатации на шкаф;
- паспорта и РЭ на блоки РЗА;
- схема электрических соединений.
Сроки и гарантия:
- Гарантийный срок — 3 года с ввода в эксплуатацию.
- Срок службы — 25 лет.
Техническая поддержка — круглосуточно, 24/7. Среднее время реакции на вопрос — 5 минут. При невозможности решения дистанционно — выезд специалиста, среднее время — 12 часов.
Реализованные проекты
- ПС 35/6 кВ АО «БЛМЗ», г. Баймак — шкаф ЭСТРА-ШЗТ-221 в качестве основной и резервной защиты двухобмоточного трансформатора и автоматики управления выключателем 35 кВ.
- ПС «Чернореченская», г. Искитим — шкаф ЭСТРА-ШЗТ-РН-221, защита двухобмоточного трансформатора 110/10 кВ, АУВ 110 кВ и автоматическое управление приводом РПН.
- ПС 35/6 кВ Эльга, ГК «Атлас Майнинг» — шкаф ЭСТРА-ШЗТ-РН-221, защита двухобмоточного трансформатора 35/6 кВ, АУВ 110 кВ и автоматическое управление приводом РПН.
Как выбрать шкаф РЗА
Выбор шкафа определяется типом защищаемого присоединения, схемой подстанции и заземлением нейтрали сети:
- Трансформатор без РПН — ЭСТРА-ШЗТ (типоисполнения ШЗТ-021/121/221 — двухобмоточный; ШЗТ-031/131/231 — трёхобмоточный).
- Трансформатор с РПН — ЭСТРА-ШЗТ-РН или ЭСТРА-ШАРКТ.
- Линия или ввод 6–35 кВ — ЭСТРА-ШЗЛ или ЭСТРА-ШВВ.
- Секционный выключатель с АВР — ЭСТРА-ШСВ или ЭСТРА-ШВС.
- Защита от ОЗЗ в сети с изолированной или компенсированной нейтралью, до 16 присоединений на секцию — ЭСТРА-Ш33П-И/К-01.
Для подбора шкафа под конкретный объект инженеры ЭСТРА разработают схемное решение. Заявку принимают по телефону 8-800-333-20-83 (бесплатно) или через форму на сайте.
