КДТН-02
Комбинированный датчик тока и напряжения предназначен для преобразования измеряемого тока и напряжения в сигналы, необходимые для работы измерительных каналов микропроцессорных (микроконтроллерных) защит.
Подробности
#PROP_TITLE#
—
#PROP_VALUE#
10
дней средний срок отгрузки нашей продукции заказчикам
10
лет гарантии предоставляется на всю линейку наших устройств
24/7
техническая поддержка: бесплатная помощь в подборе оборудования
Часто задаваемые вопросы
Вопрос-ответ
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Комбинированный датчик тока и напряжения предназначен для преобразования измеряемого тока и напряжения в сигналы, необходимые для работы измерительных каналов микропроцессорных (микроконтроллерных) защит.
Датчики включают в себя следующие элементы:
1) катушка Роговского;
2) высоковольтный резистор верхнего плеча резистивного делителя напряжения для релейной защиты и автоматики.
Принцип действия датчиков при масштабном преобразовании силы переменного тока основан на явлении электромагнитной индукции при использовании катушки Роговского, а при масштабном преобразовании напряжения переменного тока – на использовании резистивного делителя напряжения.
КДТН-02 предназначен для установки на проходные полимерные изоляторы 10кВ.

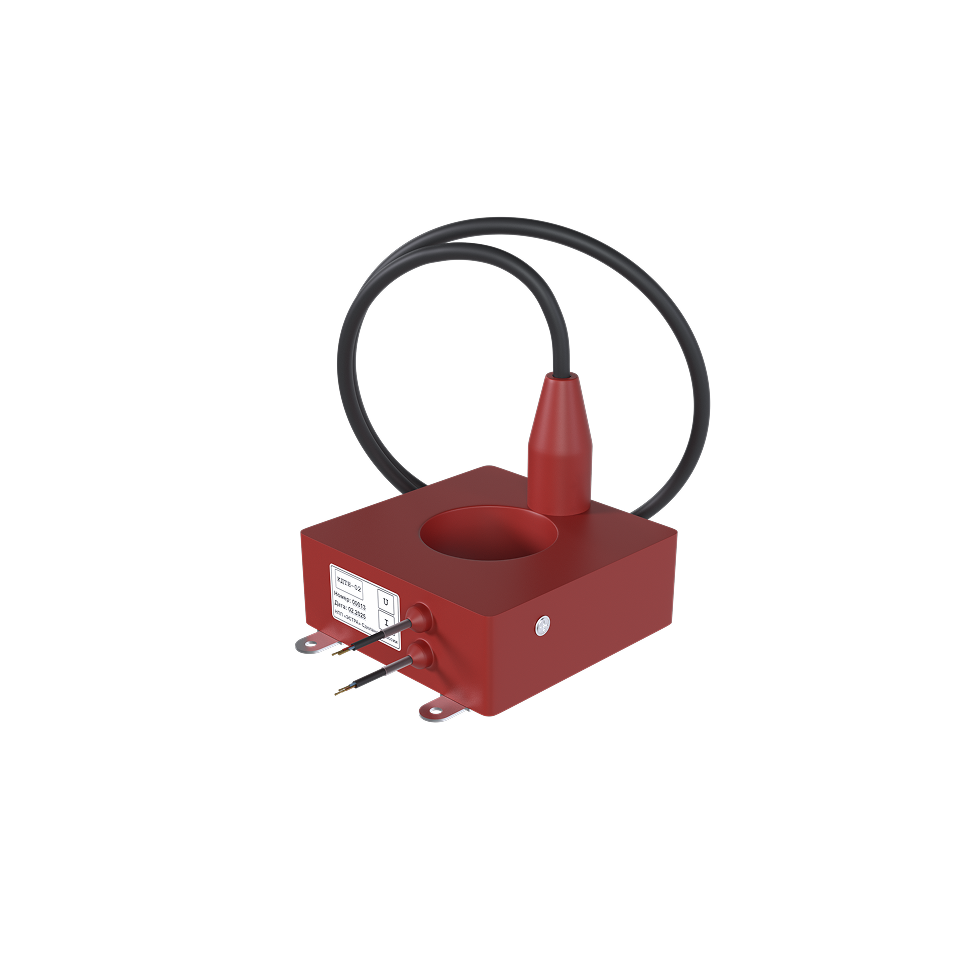

Конструктивно датчик выполнен в виде корпуса из электроизоляционного материала с входным высоковольтным проводом и кабелями выходных сигналов. Через высоковольтный провод осуществляется электрическая связь между первичным проводником и высоковольтными резисторами для измерения напряжений в цепях релейной защиты.
Датчики могут поставляться как в единичном экземпляре, так и комплектно для реализации трехфазных групп.
Датчики включают в себя следующие элементы:
1) катушка Роговского;
2) высоковольтный резистор верхнего плеча резистивного делителя напряжения для релейной защиты и автоматики.
Принцип действия датчиков при масштабном преобразовании силы переменного тока основан на явлении электромагнитной индукции при использовании катушки Роговского, а при масштабном преобразовании напряжения переменного тока – на использовании резистивного делителя напряжения.
КДТН-02 предназначен для установки на проходные полимерные изоляторы 10кВ.
Конструктивно датчик выполнен в виде корпуса из электроизоляционного материала с входным высоковольтным проводом и кабелями выходных сигналов. Через высоковольтный провод осуществляется электрическая связь между первичным проводником и высоковольтными резисторами для измерения напряжений в цепях релейной защиты.
Датчики могут поставляться как в единичном экземпляре, так и комплектно для реализации трехфазных групп.
| Основные технические данные датчика | |
|---|---|
| Наименование параметра | Значение |
| Масса, кг, не более | 1,5 |
| Напряжение переменного тока между выходом и поверхностью датчика тока, В, не более | 1000 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
+15 до +25 от 30 до 80 от 80 до 106,7 |
| Климатическое исполнение и категория размещения по ГОСТ 151150-69 (диапазон рабочих температур, °С) | УХЛ2 (от -45 до +55) |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 160 000 |
Технические характеристики
|
Масса устройства
|
1,5 кг |
| Наименование |
Количество |
|---|---|
|
Комбинированный датчик тока и напряжения |
1 шт.
|
|
Паспорт |
1 шт. |
Документация
