Шкаф Д3Т и АУВ

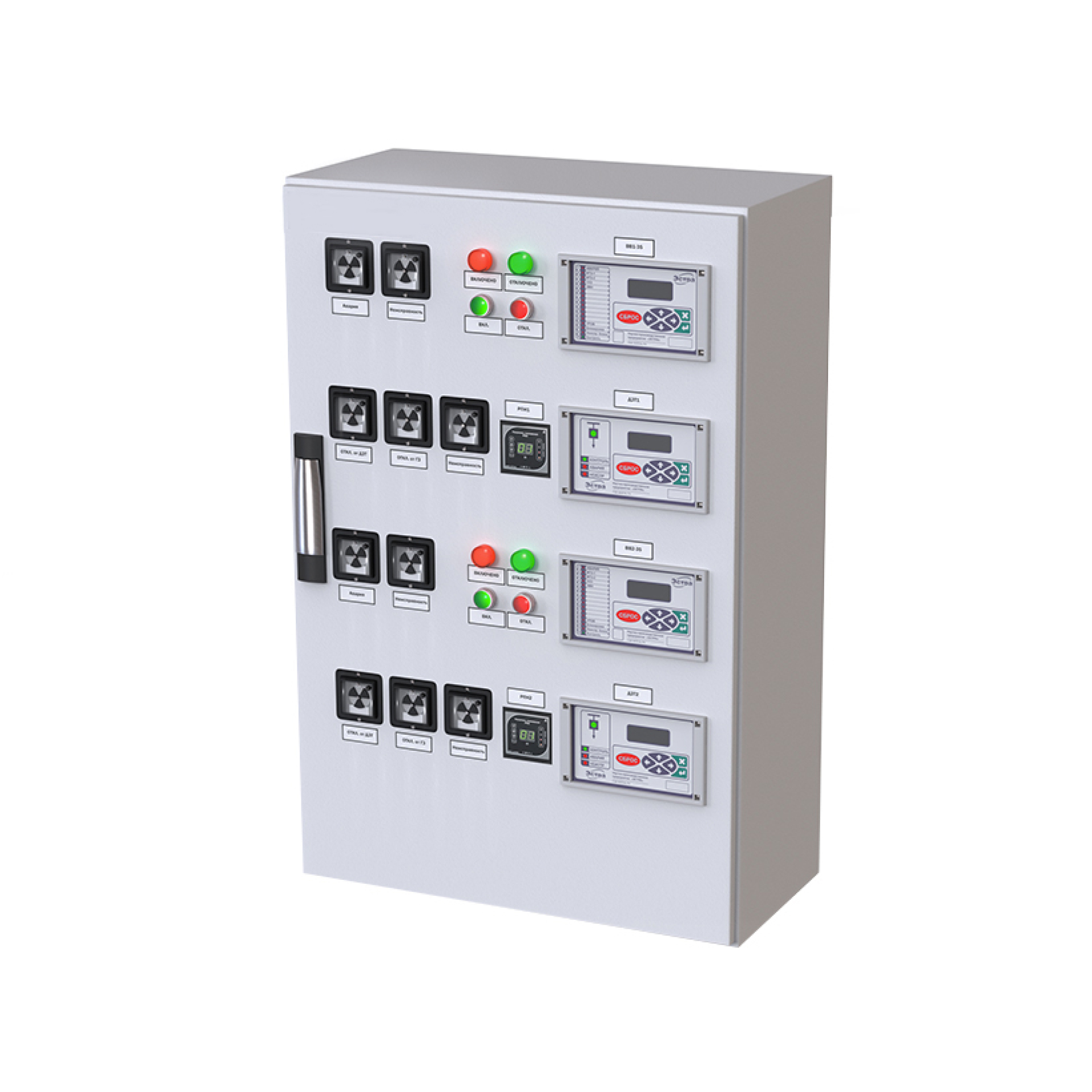

Шкаф предназначен для выполнения функций релейной защиты двухобмоточного трансформатора напряжением до 35 кВ и автоматики управления выключателем, местного/дистанционного управления, измерения, сигнализации, регистрации аварийных событий и осциллографирования.

Выполнен на базе микроконтроллерных терминалов релейной защиты и автоматики производства НПП «Эстра». Шкаф содержит комплекты защит серии МК-ДЗТ2, МКЗП-М1.1 и устройство индикации положения РПН.

Функции комплектов защит

Защита МК-ДЗТ2 имеет входы для подключения токов с двух сторон трансформатора (ВН и НН). Основной функционал защиты:

• дифференциальная токовая защита трансформатора;
• цепи отключения от газовой защиты трансформатора и РПН;
• УРОВ стороны ВН;
• цепи отключения от внешних устройств РЗА;
• цепи сигнализации от датчиков трансформатора;
• защита от перегруза.

Дифференциальная защита

Дифференциальная защита трансформатора (ДЗТ)  состоит из  дифференциальной токовой отсечки (ДТО) предназначеной для быстрого и селективного отключения короткого замыкания со значительным дифференциальным током и дифференциальной защитой с торможением (ДЗТ) предназначена для быстрого и селективного отключения короткого замыкания с дифференциальным током малой кратности. обеспечивается блокирование срабатывания защиты при бросках тока намагничивания в условиях включения трансформатора на холостой ход и при внешних КЗ, сопровождающихся значительным насыщением первичных трансформаторов тока

Защита и автоматика ввода 35 кВ

Функцию защиты и автоматики ввода выполняет терминал МКЗП-М1.1.

Основной функционал защиты:

• трехступенчатая МТЗ (направленная токовая отсечка с независимой выдержкой времени и две ступени токовой защиты направленная  и ненаправленная с  независимой характеристикой срабатывания) с комбинированным пуском по напряжению;
• автоматическое ускорение МТЗ;
• защита от обрыва фаз (ЗОФ);
• защита минимального напряжения (ЗМН);
• защита от замыканий на землю (ЗЗ);
• автоматика управления выключателем ввода 35 кВ с настройкой
  логики управления под разные типы выключателя;
• контроль исправности цепей включения и отключения выключателя;
• УРОВ;
• однократное АПВ;
• контроль напряжения.
