Ретрофит ячеек КСО, КРУ

Более половины всех технологических нарушений в электросетях происходят из-за износа оборудования. Вместо дорогостоящего строительства новых распределительных устройств мы предлагаем более рациональный путь — реконструкцию (ретрофит) существующих шкафов.
Наш опыт позволяет нам модернизировать любые типы распределительных ячеек - от массовых КСО-272 до «самоваров», которые изготавливались кустарно в эпоху дефицита. Для каждого типа у нас есть готовые, проработанные решения.
Для КРУ с выкатными элементами мы предлагаем комплексный подход: это не просто замена выключателя, а модернизация выкатного элемента в сборе.

Наше технологическое преимущество - срок замены до 8 часов, благодаря модульным решениям.

Таким образом, наше решение - это не только экономия средств, но и гарантия долговременной и бесперебойной работы ваших энергообъектов.

Что входит в ретрофит ячеек КСО и КРУ

При ретрофите корпуса ячеек, сборные шины и кабельные присоединения остаются на месте, строительные работы не нужны. Варианты работ:

Вариант	Что делаем
Замена РЗА в ячейке КСО или КРУ	Устанавливаем микропроцессорный терминал вместо электромеханических реле, меняем вторичные цепи и блоки питания, при необходимости ставим отдельный релейный блок на фасад ячейки

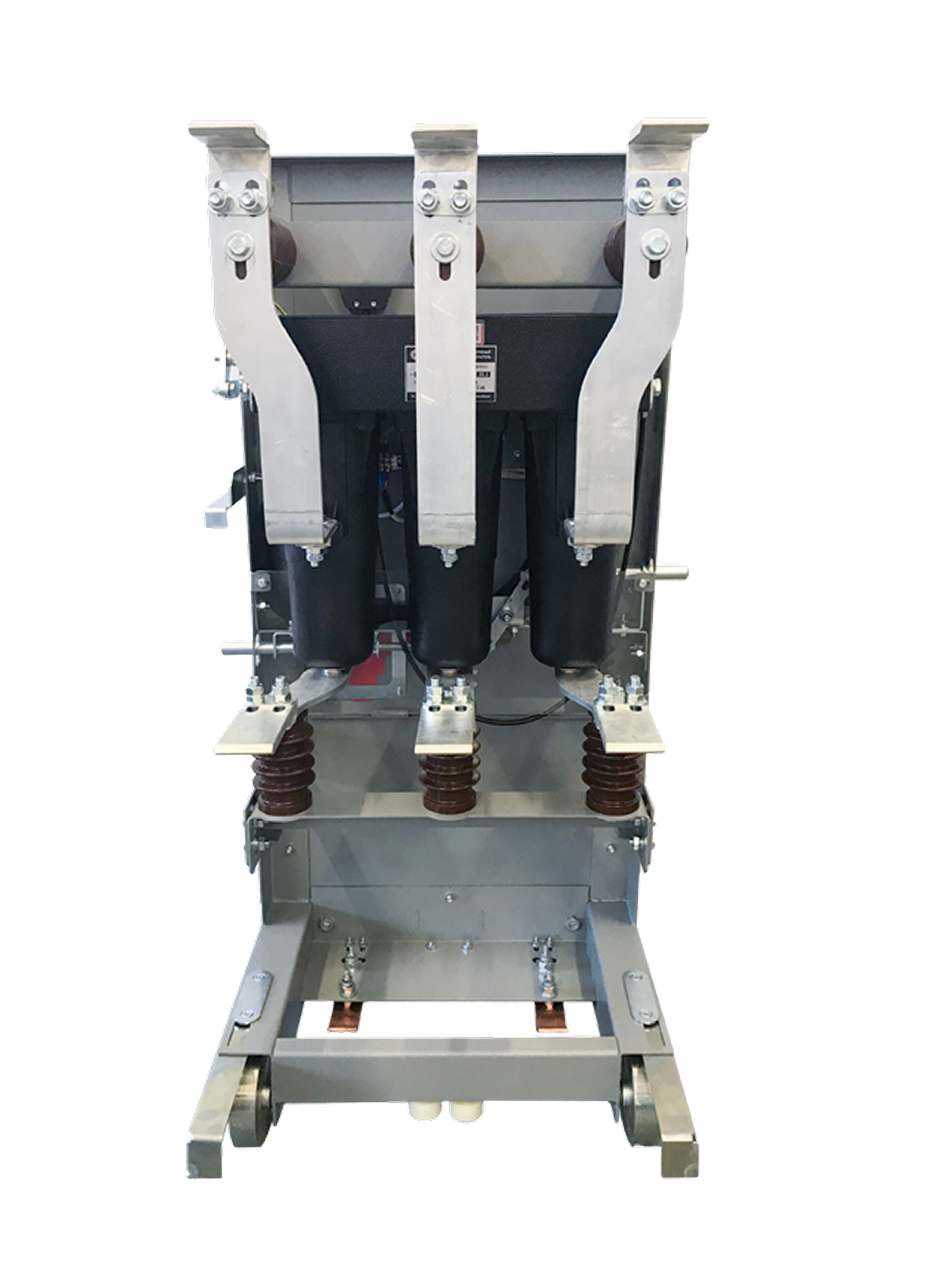

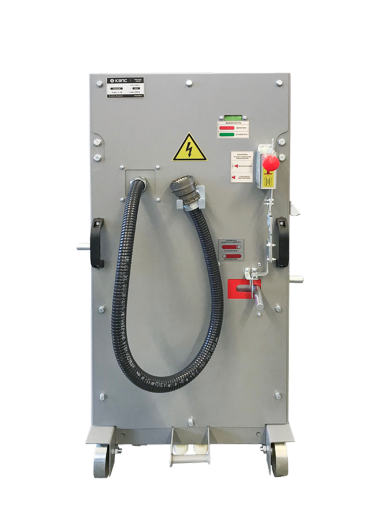

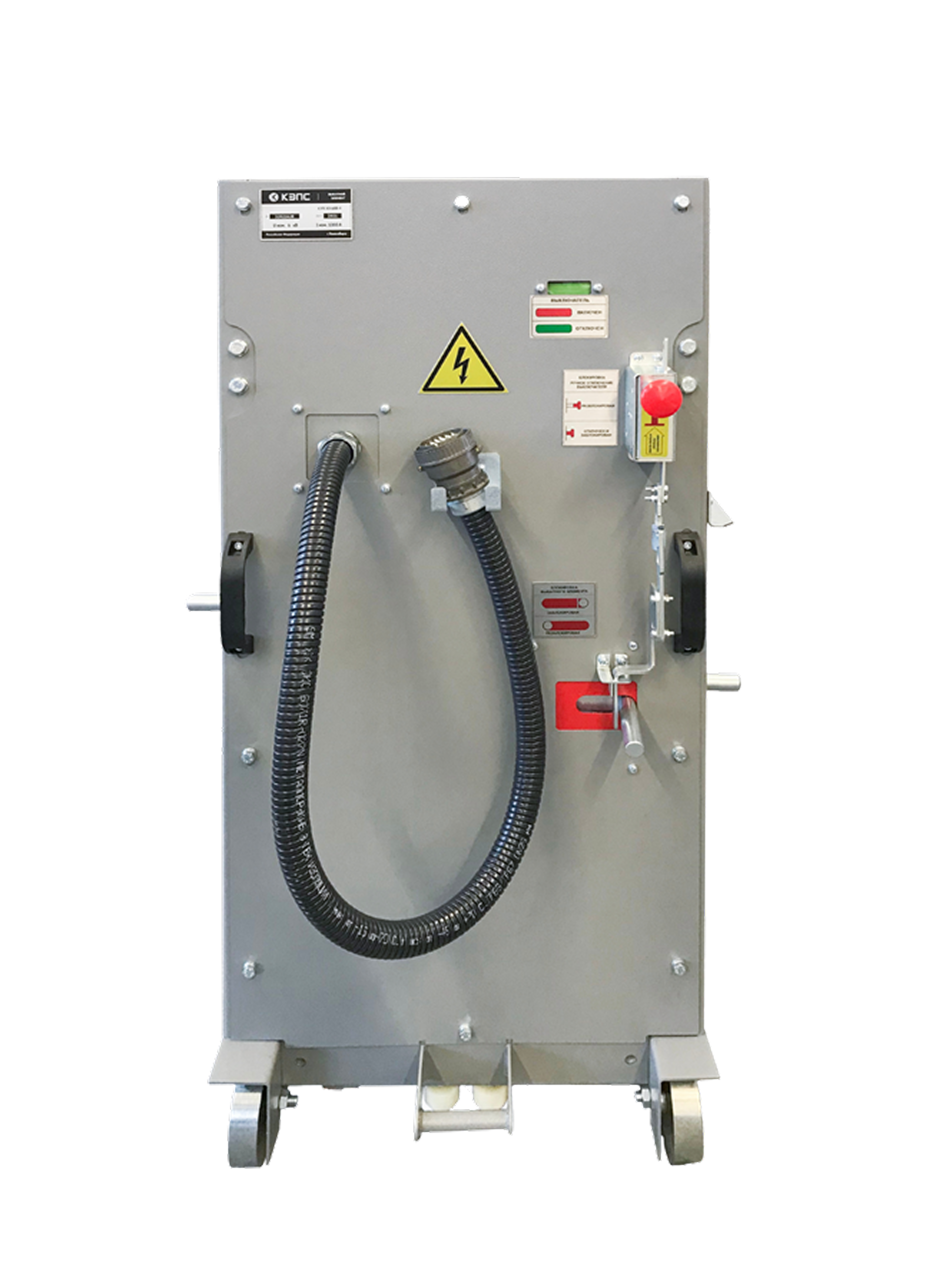

Ретрофит ячейки КРУ	Поставляем выкатной элемент в сборе с вакуумным выключателем, блокировками и вторичными цепями. Тележка приходит с завода собранной и проверенной, на объекте ее устанавливают и подключают

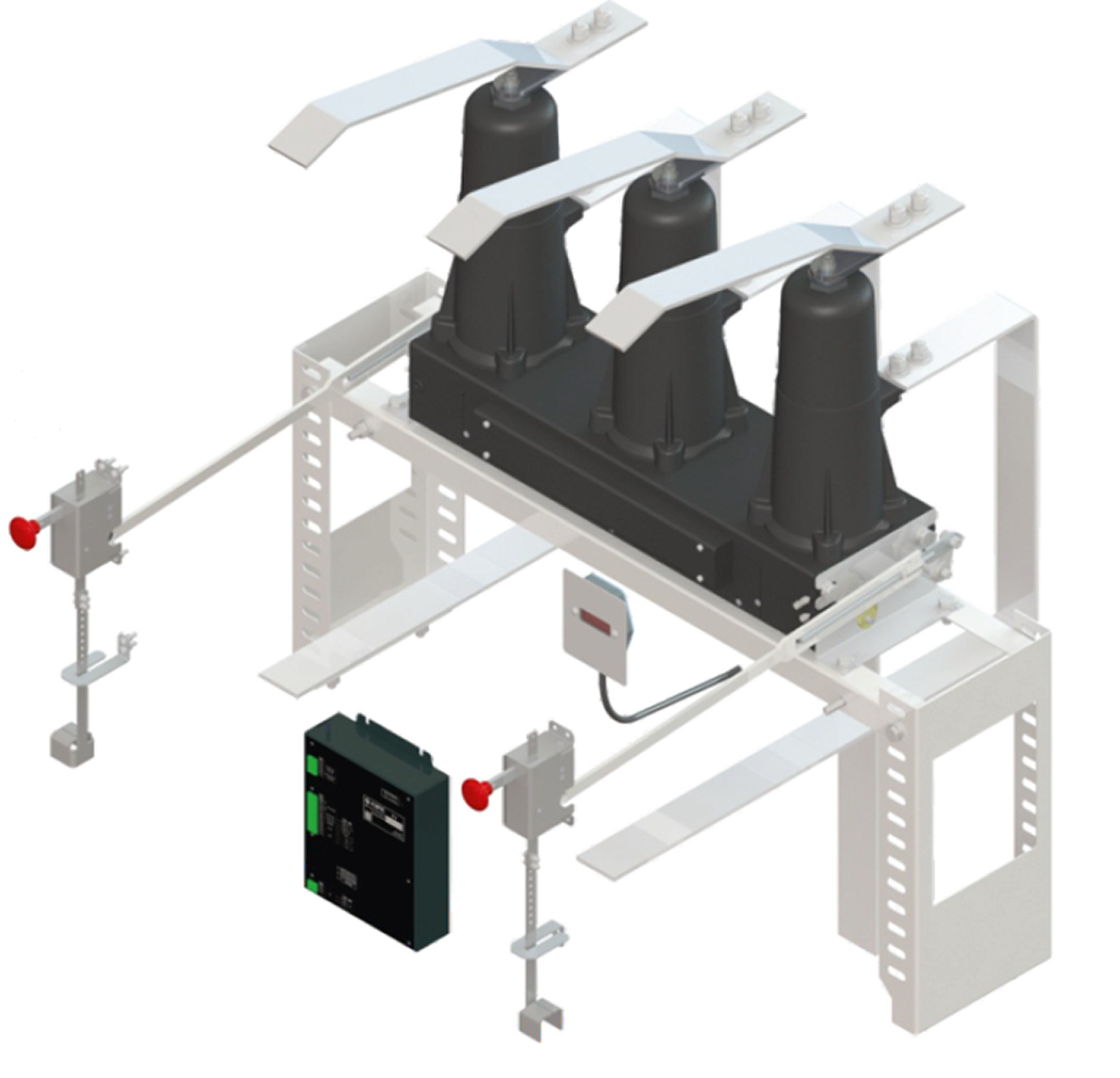

Ретрофит ячейки КСО с заменой выключателя	Комплект адаптации под конкретный тип ячейки с привязкой к существующим схемам вторичной коммутации
Дооснащение	Дуговая защита, ЛЗШ, АВР, защита от однофазных замыканий на землю, передача данных в SCADA

Как проходит ретрофит

1. Заявка. Вы присылаете опросный лист, однолинейную схему и фото ячеек. Инженер уточняет задачу.
2. Предпроектное обследование. Специалисты выезжают на объект: ячейки, схемы вторичной коммутации, приводы выключателей, оперативный ток, трансформаторы тока.
3. Привязка и документация. Готовим схемы привязки к существующим цепям. Нетиповую схему разрабатываем в среднем за 12 часов. Помогаем рассчитать уставки защит.
4. Изготовление и поставка. Устройства РЗА, комплекты адаптации и выкатные элементы поставляем в заводской готовности к монтажу. Средний срок отгрузки 20 дней.
5. Монтаж. Монтаж выполняем своими силами или проводим шеф-монтаж, если работы ведет ваш персонал или подрядчик. Ячейки меняем по одной, остальные присоединения РУ остаются в работе.
6. Наладка и ввод в работу. Инженеры ЭСТРА выполняют пусконаладочные работы или шеф-наладку на объекте.
7. Сопровождение. Круглосуточная техническая поддержка, выезд специалистов, поставка ЗИП.

Оперативный ток и выключатели

• Любой род оперативного тока: постоянный, переменный, выпрямленный. Для ячеек без гарантированного оперативного тока есть терминалы с питанием от токовых цепей и дешунтированием, блоки питания БПТ-01, БПТ-ДШ и ЭСТРА-БК.
• Вакуумные выключатели с готовыми схемами привязки: BB/TEL, VF-12, VM-12, ВВР, ВВУ-СЭЩ, ВВТ, EX-BB (схемы привязки).

Оборудование для ретрофита

• МКЗП-МИКРО 2.0: 14 исполнений с одним вырезом под корпус, исполнения с питанием от токовых цепей (-Т), дешунтированием (-ДШ) и дуговой защитой (-ДЗ). В реестре Минпромторга.
• ЭСТРА-РЕЛЕ и ЭСТРА-РЕЛЕ.Д: компактный терминал 184×96×146 мм с питанием от токовых цепей, исполнение .Д с каналами дешунтирования.
• МИКО-ДЗ: защита от дуговых замыканий.
• МКЗЗП-6-35: централизованная защита от ОЗЗ.
• ЭСТРА-РОУТЕР: передача данных в SCADA по МЭК 60870-5-104.

Почему ЭСТРА

• Производитель устройств РЗА с 1991 года: более 40 000 устройств в эксплуатации, 39 производимых устройств.
• Гарантия 10 лет на всю линейку устройств.
• Бесплатная оперативная замена устройства до выяснения причин нештатной ситуации.
• Схемы привязки и расчет уставок от разработчиков терминалов.
• Обучение персонала работе с новыми устройствами.
• Реестры: МКЗП-МИКРО 2.0 в реестре Минпромторга, ПО в реестре Минцифры.

Стоимость ретрофита ячеек

Стоимость ретрофита индивидуальная: рассчитываем ее по опросному листу и результатам обследования. На цену влияют:

• количество и тип ячеек;
• объем работ: только РЗА, РЗА с выключателем или выкатной элемент в сборе;
• род оперативного тока и нужны ли блоки питания;
• дополнительные функции: дуговая защита, АВР, ОЗЗ, телемеханика;
• нужны ли проект, расчет уставок и пусконаладка;
• монтаж силами ЭСТРА или шеф-монтаж.

Для расчета пришлите однолинейную схему, фото фасада и релейного отсека ячеек, тип выключателя и привода, данные трансформаторов тока и перечень нужных защит. Опросный лист МКЗП-МИКРО 2.0 лежит в разделе «Опросные листы».

Критерии замены устройств РЗА, обследование ячейки, оперативный ток и ввод в работу разобраны в статье «Ретрофит РЗА: замена электромеханических реле в ячейках 6–35 кВ».
