Дифференциальная защита МК-ДЗТ
Микроконтроллерная дифференциальная защита с торможением предназначена для использования в качестве основной защиты генераторов, двигателей и силовых трансформаторов напряжением 0,4 – 35 кВ от междуфазных и витковых замыканий.
Вопрос-ответ
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Микроконтроллерная дифференциальная защита с торможением предназначена для использования в качестве основной защиты генераторов, двигателей и силовых трансформаторов напряжением 0,4 – 35 кВ от междуфазных и витковых замыканий.
Устройство предназначено для установки на подстанциях с постоянным и переменным оперативным током в релейных отсеках КСО, КРУ, КРУН, КТП СН.
Блок представляет собой комбинированное многофункциональное устройство, реализующее различные функции защиты, измерения, отображения информации и автоматики.

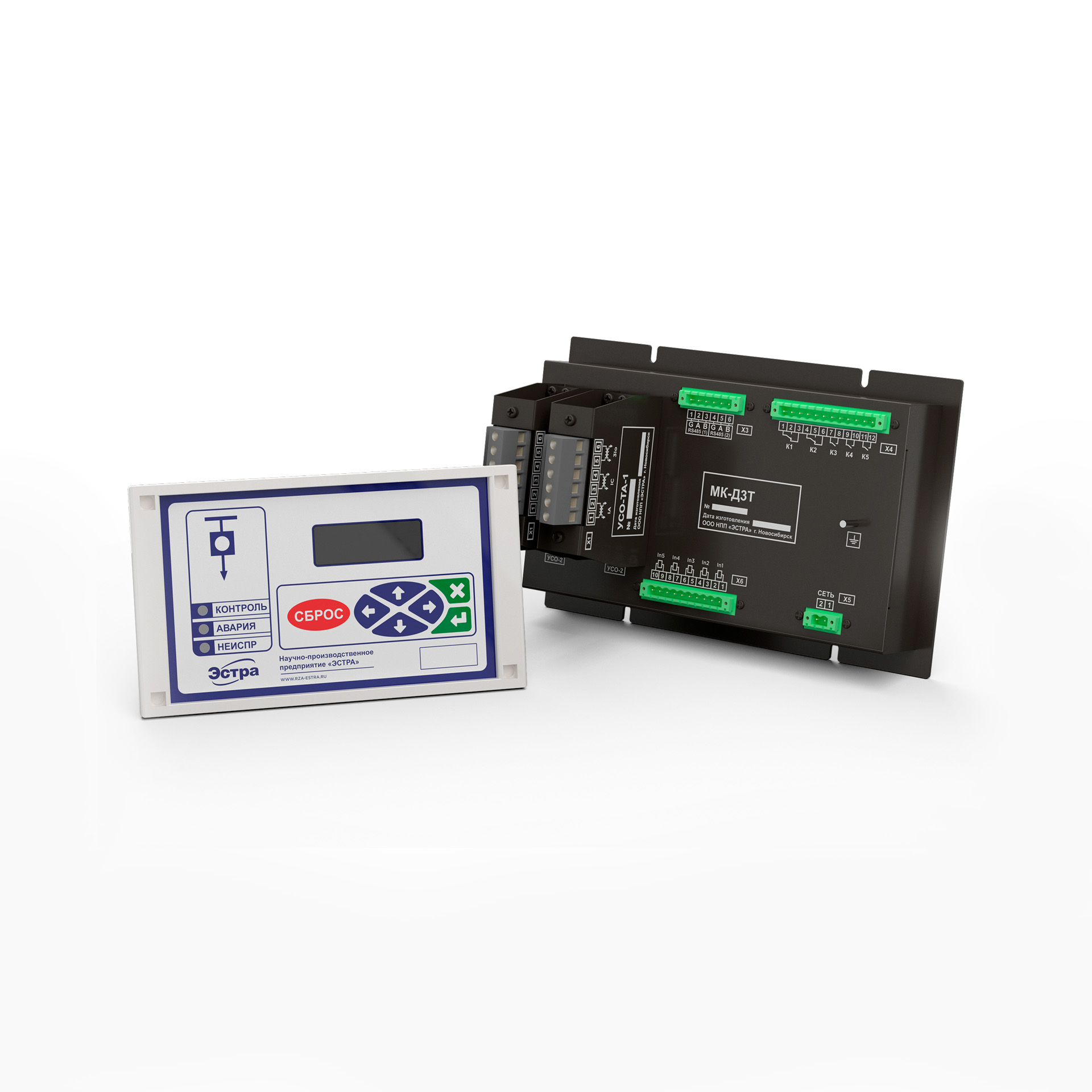

Конструктивно устройство представляет собой корпус с разъемами. К блоку подключаются устройства сопряжения с объектом УСО-ТА, преобразующие токовые сигналы, а также пульт управления и индикации для местного отображения параметров и уставок защит. В качестве датчиков тока используются трансформаторы тока.
Устройство в зависимости от выбранной сервисной уставки может устанавливаться для защиты двигателя, генератора или трансформатора.
|
Функции защиты |
|---|
|
Дифференциальная отсечка |
|
Дифференциальная защита |
| Функции автоматики |
|---|
| УРОВ |
| Отключение от внешних защит |
| Измерения, счетчики, регистраторы |
|---|
| Фазные токи |
| Цифровой осциллограф |
| Счетчики срабатывания защит |
| Регистратор изменений уставок |
| Регистратор аварийных событий |
| Регистратор событий |
| Дополнительные функции |
|---|
| Телесигнализация и телеизмерения |
| Интерфейс RS485 с протоколом MODBUS-RTU |
| Свободно программируемые входы/выходы |
| Хранение уставок в энергонезависимой памяти |
| Режим автоматической коррекции часов |
| Несколько уровней доступа к настройке конфигурации |
| Редактирование уставок в автономном режиме |
| Часы реального времени с корректировкой через АСУ |
|
Габаритные размеры устройства
|
266 x 60 x 160 мм |
|
Масса устройства
|
< 1,5 кг |
|
Количество дискретных выходов
|
6 |
|
Коммутируемый переменный ток напряжением 260В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 7 А |
|
Коммутируемый переменный ток напряжением 400В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 4 A |
|
Коммутируемый постоянный ток напряжением 250В при активно-индуктивной нагрузке и постоянной времени до 0,05с
|
< 0,25 A |
|
Время срабатывания выходного реле
|
< 15 мс |
|
Количество светодиодов на блоке защиты
|
16 |
|
Номинальное напряжение питания
|
~/=220; 110 В |
|
Диапазон напряжения оперативного питания постоянного тока
|
120 – 370 В |
|
Диапазон напряжения оперативного питания переменного тока
|
85 – 265 В |
|
Потребляемая мощность
|
≤ 5/7 Вт |
|
Диапазон измеряемых напряжений
|
0,1 – 100 А |
|
Интерфейс компьютера
|
RS485 2шт. |
|
Протокол обмена
|
MODBUS RTU |
|
Скорость обмена данными
|
4800, 9600, 19200, 38400, 57600 бод |
|
Номинальная частота переменного тока
|
50 Гц |
|
Рабочий диапазон частоты переменного тока
|
45 – 55 Гц |
|
Количество входов по току
|
6 |
|
Номинальный переменный ток цепей защиты от междуфазных КЗ
|
5; 1А |
|
Обозначение изделия |
Наименование изделия |
Количество |
|---|---|---|
|
МК-ДЗТ-2 |
Дифференциальная защита с торможением |
1 шт |
|
– |
Ответные части разъемов |
1 комплект |
|
УСО-ТА |
Устройство согласования |
2 шт |
|
ПУ-01 |
Пульт управления и индикации |
1 шт |
|
– |
Монтажная рамка с комплектом крепежа |
1 комплект |
|
– |
Диск с ПО и руководством по эксплуатации |
По запросу |
|
– |
Паспорт |
1 шт |
