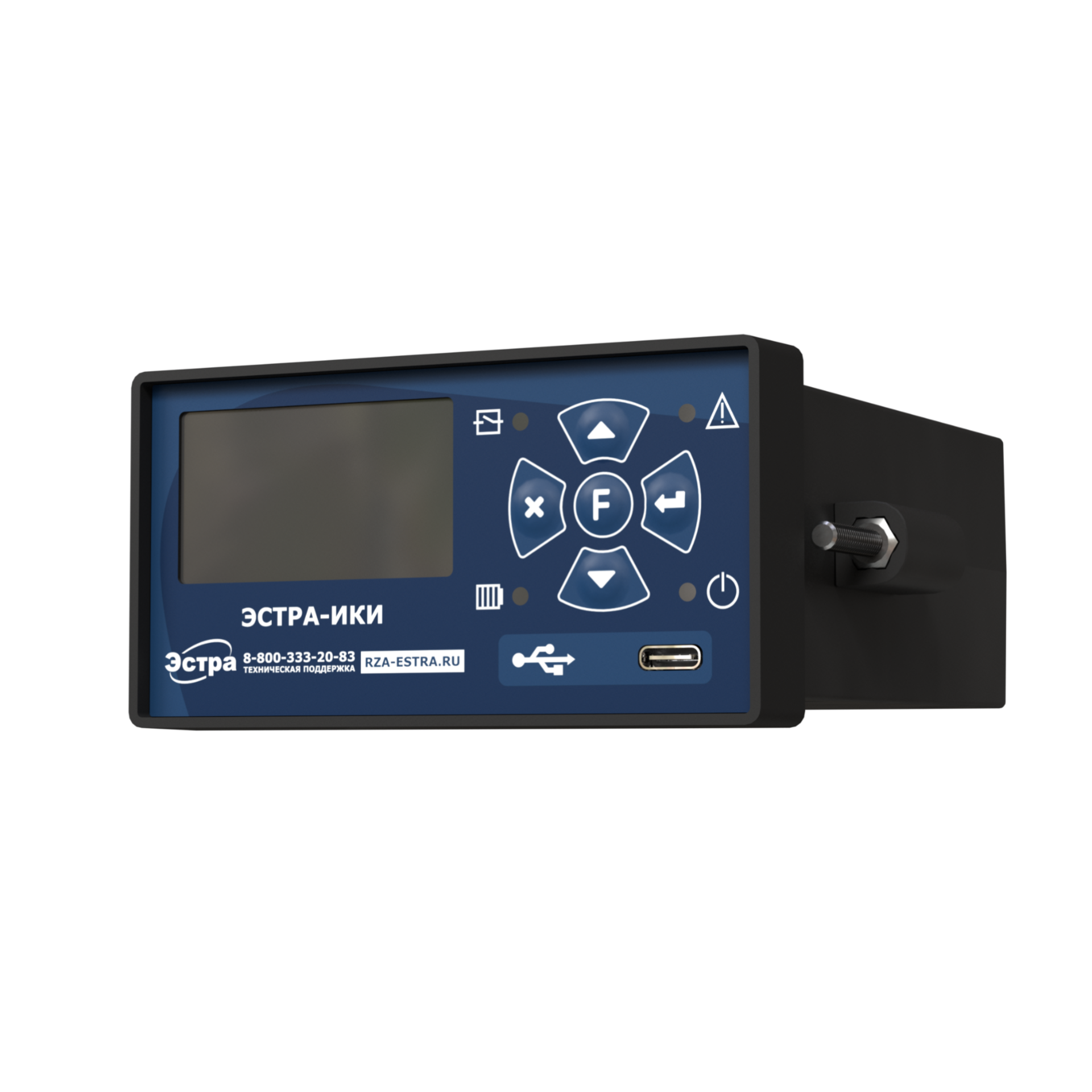

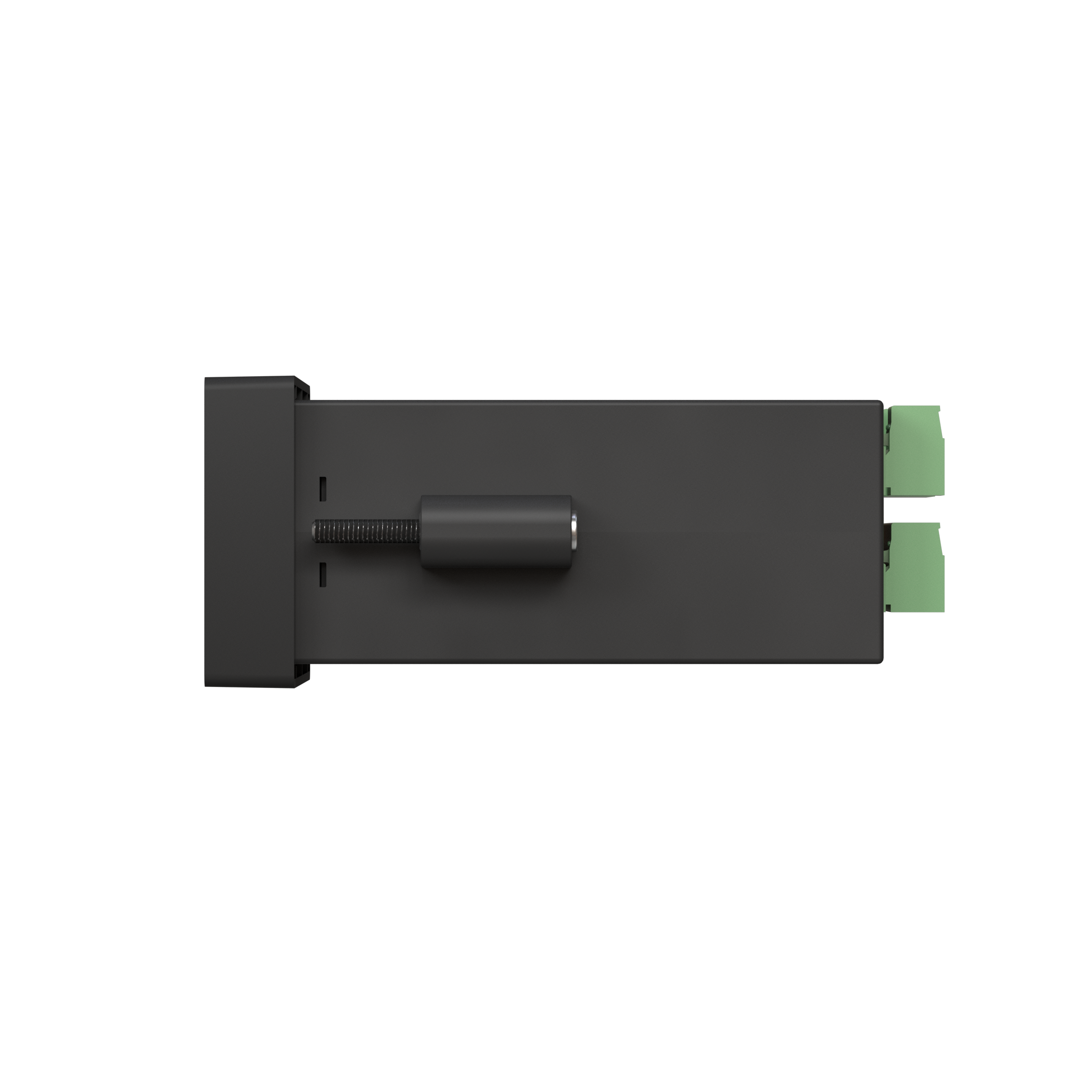

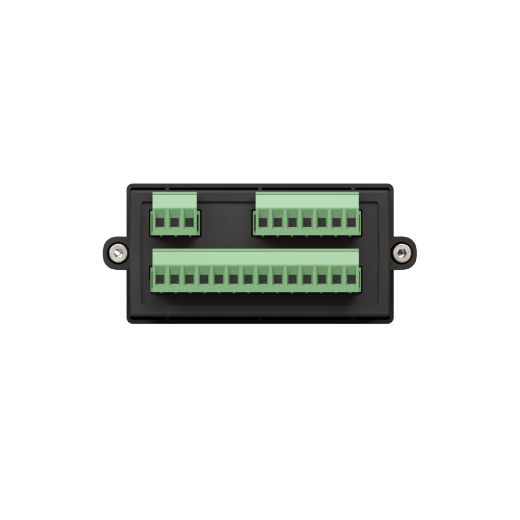

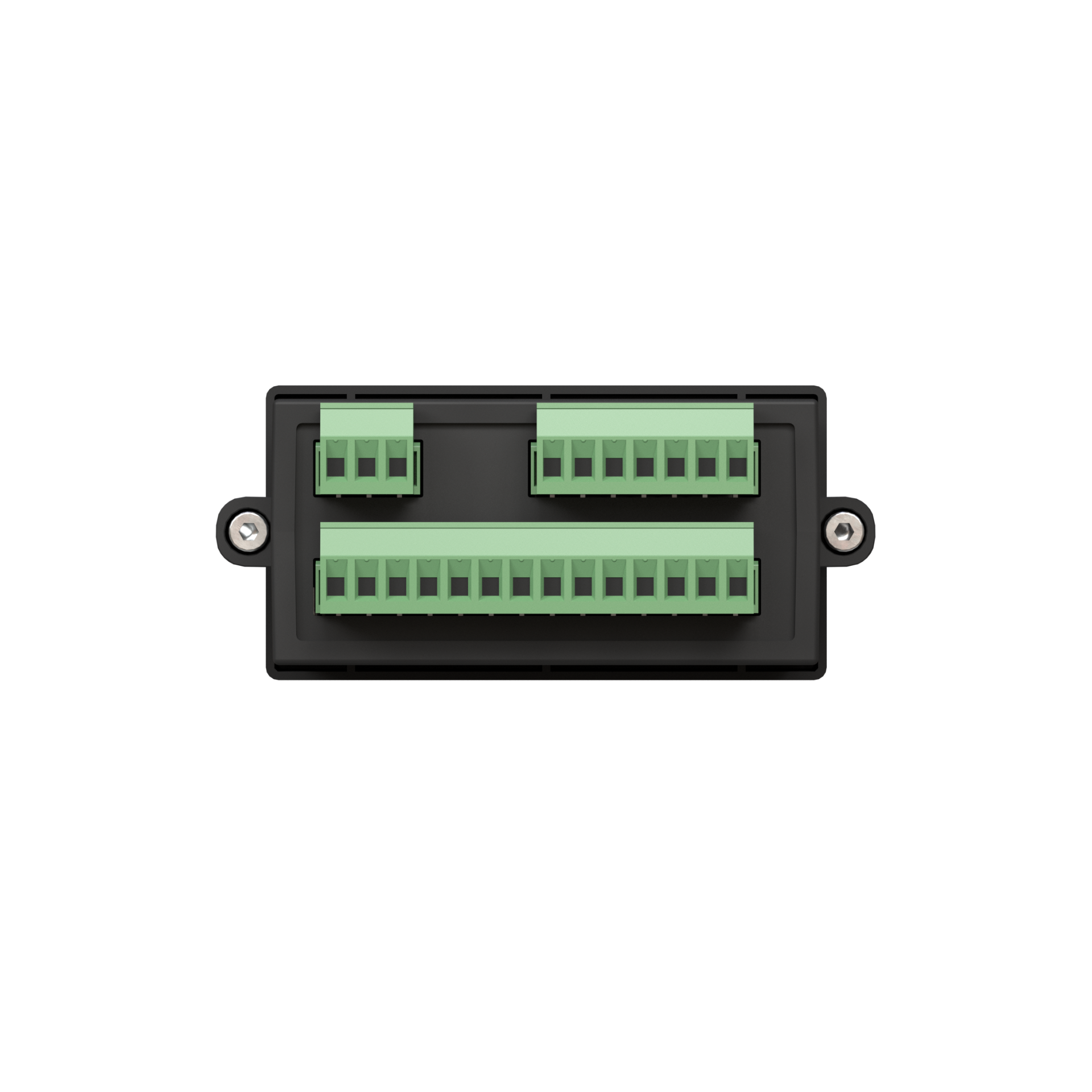

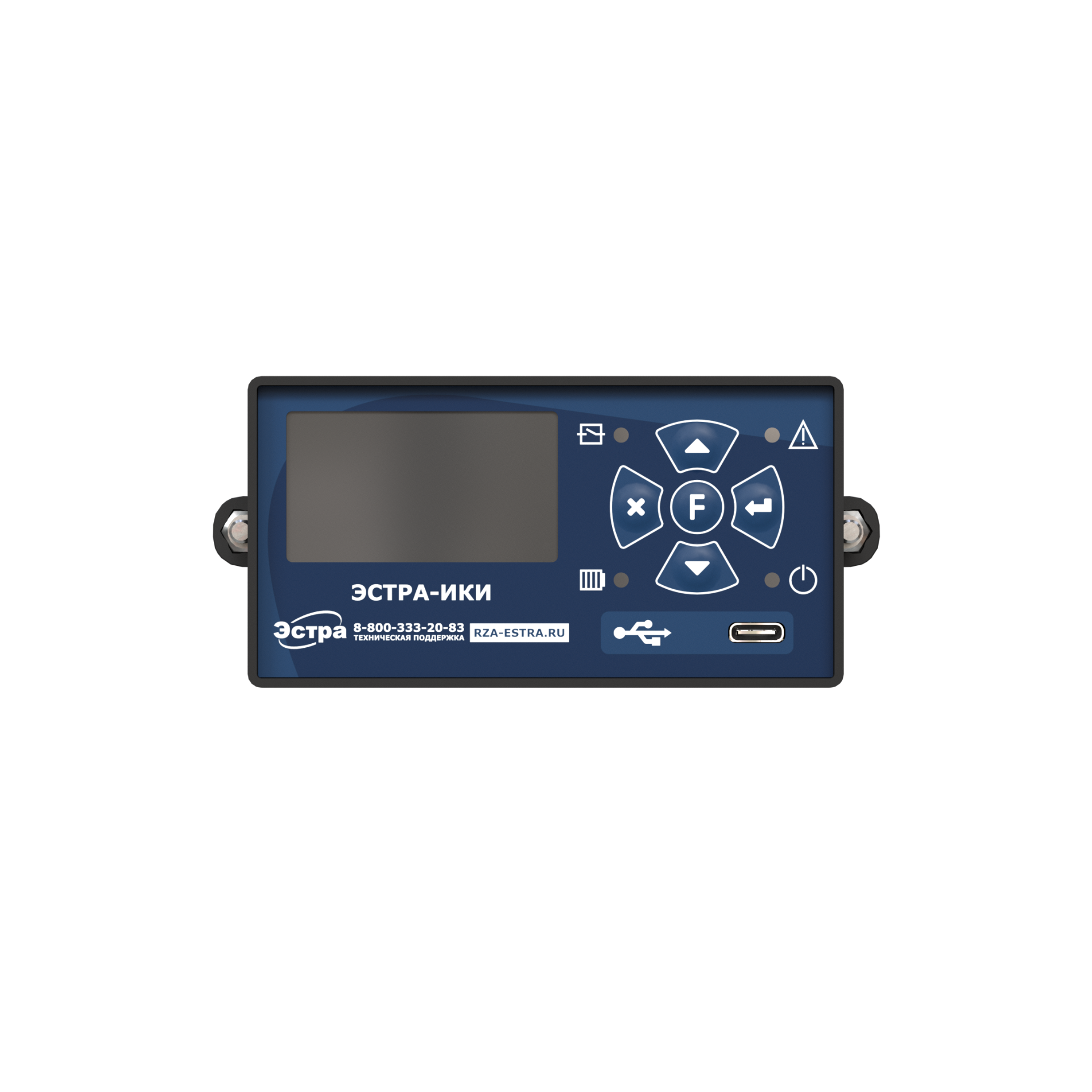

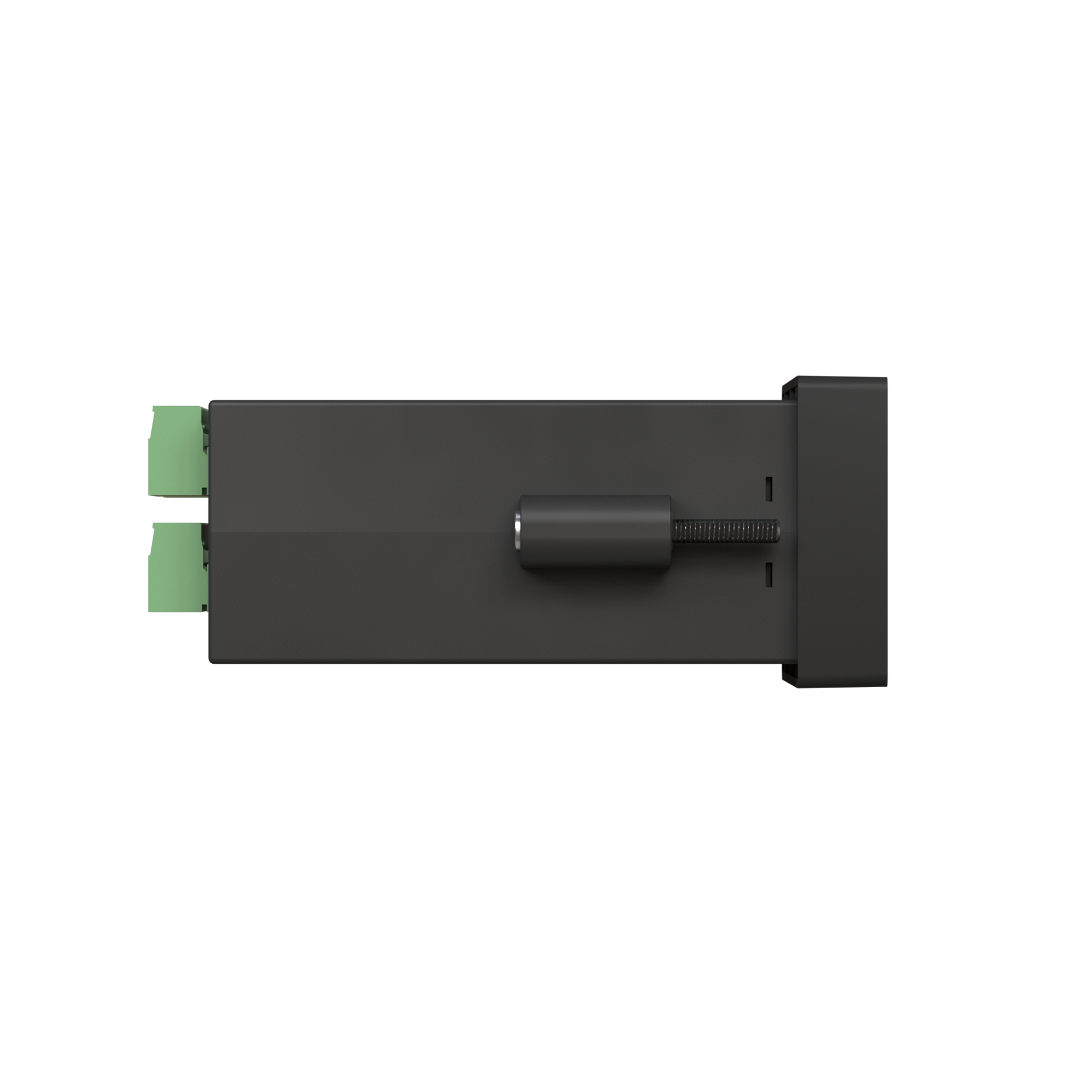

ЭСТРА-ИКИ
Защитное реле с автономным источником питания ЭСТРА-ИКИ, как аналог иностранного решения, с автономным источником питания для малогабаритных ячеек с твердой или элегазовой изоляцией, с расширенной гарантией, оперативным сроком отгрузки, технической поддержкой в формате 24/7
Отрасли применения:
Для добывающей промышленности
Для предприятий добычи и обогащения руд цветных металлов
Для железорудных карьеров
Для золотодобывающих предприятий
Для предприятий по добыче и обогащению редкоземельных металлов
Для распределительных электрических сетей
Для тепловых электростанций
Для объектов возобновляемой энергетики
Для объектов городской инфраструктуры
#PROP_TITLE#
—
#PROP_VALUE#
10
дней средний срок отгрузки нашей продукции заказчикам
10
лет гарантии предоставляется на всю линейку наших устройств
24/7
техническая поддержка: бесплатная помощь в подборе оборудования
Часто задаваемые вопросы
Вопрос-ответ
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Защитное реле ЭСТРА-ИКИ обеспечивает защиту трансформаторов мощностью до 4 МВА и устанавливается в трансформаторных подстанциях распределительных сетей среднего напряжения в релейных отсеках КСО, КРУ, КРУН, КТП, на релейных панелях и пультах управления. Для получения сигналов тока используются маломощные трансформаторы тока, устанавливаемые на бушинги.
Функции защит:
1) Максимальная токовая защита:
- без выдержки времени;
- с независимой выдержкой времени;
- с зависимой от тока выдержкой времени.
2) Защита от от фазных замыканий на землю:
- по вычисленному значению тока 3I0;
- по измеренному значению тока 3I0.
3) Отключение от внешних защит.
Функции защит:
1) Максимальная токовая защита:
- без выдержки времени;
- с независимой выдержкой времени;
- с зависимой от тока выдержкой времени.
2) Защита от от фазных замыканий на землю:
- по вычисленному значению тока 3I0;
- по измеренному значению тока 3I0.
3) Отключение от внешних защит.
Общие технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания | 24В |
| Количество входов для измерения токов | 4 |
| Измеряемые токи | IA, IB, IC, 3I0 |
| Количество дискретных выходов | 1 |
| Количество дискретных входов | 1 |
| Интерфейс подключения | RS485/USB-C |
| Протокол обмена данными | ModBus RTU |
Параметры аналоговых выходов
| Параметр | Значение |
|---|---|
| Номинальная частота переменного тока | 50Гц |
| Рабочий диапазон частоты переменного тока | 45 - 55Гц |
| Количество входов измерения токов | 4 |
| Измеряемые токи | IA, IB, IC,3I0 |
| Номинальный фазный ток | 250А |
| Основная относительная погрешность измерения токов (в диапазоне от 10А до 40А) | ±20% |
| Основная относительная погрешность измерения токов (в диапазоне от 40А до 250А) | ±10% |
Параметры дискретного входа
| Параметр | Значение |
|---|---|
| Номинальное напряжение входных сигналов | 24В |
| Рабочий диапазон входного напряжения | 18 - 36В |
| Длительность входного сигнала, достаточного для срабатывания | 20 мс |
Параметры выходов сигнализации
| Параметр | Значение |
|---|---|
| Количество выходов | 3 |
| Тип реле | Бистабильное |
| Коммутируемый постоянный ток напряжением 240В при активно-индуктивной нагрузке и постоянной времени до 0,04с | 0,15А |
| Коммутируемый переменный ток напряжением 250В при активно-индуктивной нагрузке и cosF = 0,4 | 5А |
| Коммутируемый переменный ток напряжением 250В при активно-индуктивной нагрузке и cosF = 1 | 8А |
| Время срабатывания | ≤ 10мс |
Параметры оперативного питания
| Параметр | Значение |
|---|---|
| Номинальное напряжение оперативного тока | =24В |
| Рабочий диапазон напряжения оперативного тока | 18 - 36В |
| Потребление от цепей оперативного тока, не более | 1Вт |
| Время готовности устройства к действию после подачи напряжения оперативного питания, не более | 100мс |
| Минимальный входной ток по токовым цепям (одна фаза) для питания защиты от ТТ | 10А |
Сервисные функции
| Сервисные функции |
|---|
| Интерфейс USB type C для подключения ПК |
| Последовательный интерфейс RS-485 с протоколом обмена MODBUS RTU |
| Индикатор и клавиатура для настройки и просмотра текущих параметров |
| Хранение уставок в энергонезависимой памяти |
| Настраиваемые дискретные выходы сигнализации |
| Светодиодная индикация |
| Парольная защита на ввод и изменение уставок |
Технические характеристики
|
Габаритные размеры устройства
|
113*52*99 мм |
|
Масса устройства
|
≤ 0,5 кг |
|
Рабочий диапазон температур
|
-40/+55 С |
| Обозначение изделия | Наименование изделия | Количество |
|---|---|---|
| ЭСТРА-ИКИ | Защитное реле | 1 шт |
| Ответные части разъемов | 1 комплект | |
| Комплект трансформаторов тока | 1 шт | |
| Кабель USB type C | 1 шт | |
| Паспорт | 1 шт | |
| Руководство по эксплуатации | По запросу | |
| Программное обеспечение | По запросу |
